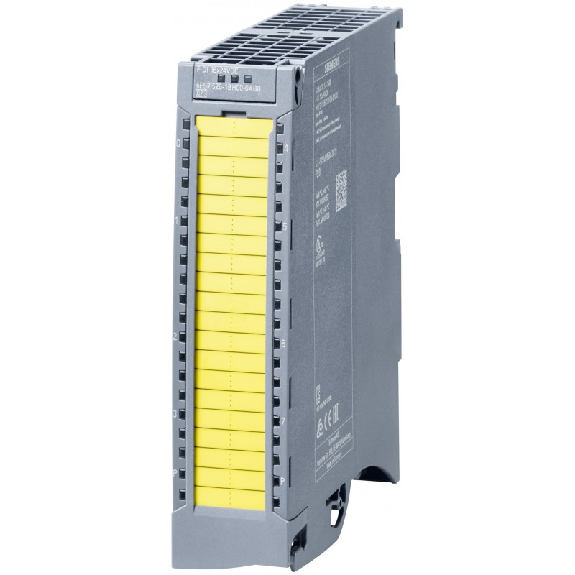

Modulo con 16 ingressi digitali 24Vdc 6ES75261BH000AB0

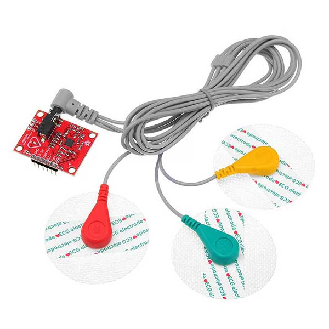

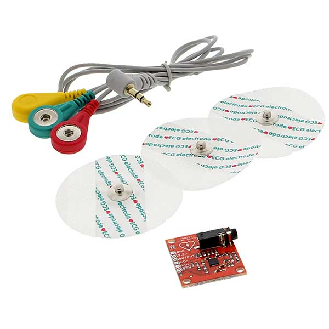

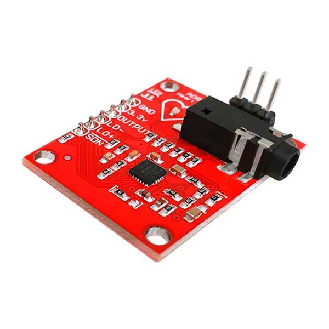

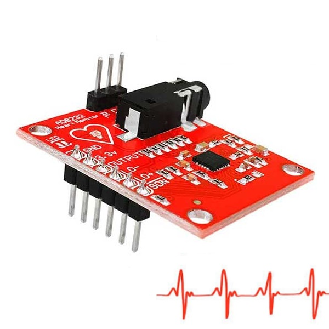

Modulo ECG basato sul chip AD8232 è progettato per consentire il monitoraggio della frequenza cardiaca tramite un elettrocardiogramma (ECG) . I segnali rilevati vengono acquisiti tramite tre elettrodi posizionati sui rispettivi punti del corpo: RA (braccio destro), LA (braccio sinistro) e RL (gamba destra) . Questo permette al modulo di rilevare lattività elettrica del cuore e fornire una lettura della frequenza cardiaca in tempo reale . Inoltre, il modulo è dotato di un indicatore LED che pulsa al ritmo del battito cardiaco rilevato, offrendo una rappresentazione visiva immediata della frequenza cardiaca monitorata . È importante notare che questo prodotto non è un dispositivo medico e non è destinato ad essere utilizzato come tale, né è concepito per diagnosticare o trattare qualsiasi condizione medica . Piuttosto, è pensato per scopi educativi, di ricerca o per il monitoraggio della frequenza cardiaca a fini di benessere personale . Per utilizzare il modulo, è necessario collegarlo a un microcontrollore o a una scheda di sviluppo, come ad esempio Arduino, Raspberry Pi o una scheda di valutazione . Questo consente di elaborare i segnali dell'ECG e di visualizzarli o di trasmetterli a un dispositivo esterno per l'analisi . Nota: per l'utilizzo è necessario saldare i pin strip inclusi nella confezione sulle apposite piazzole del modulo . Specifiche tecniche Tensione di alimentazione 3,3V Uscita analogica Rilevamento elettrodi staccati Pin di spegnimento Indicatore LED Jack da 3,5 mm per connessione di pad biomedici Applicazioni Monitoraggio della frequenza cardiaca Front-end per elettrocardiogramma (ECG) Fitness Videogiochi Acquisizione segnale biopotenziale La confezione comprende Sensore ECG x1 Cavo ECG x1 Elettrodi superficiali x3 Documentazione e link utili AD2832 datashet Heart Rate Monitor Arduino
