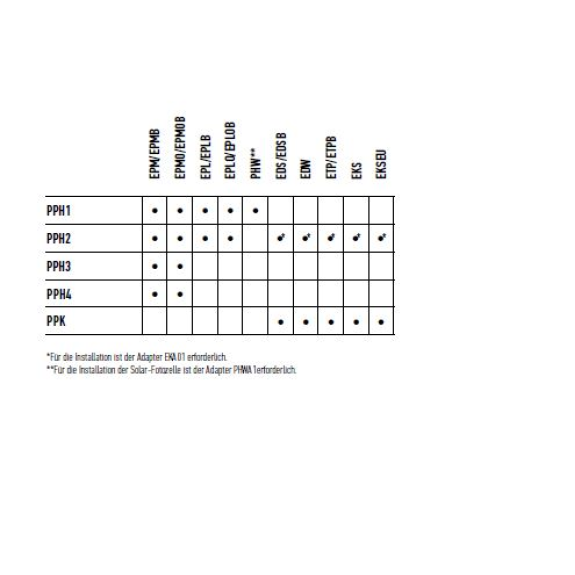

Colonna per fotocellule serie ERA PPH1

Coppia di Fotocellule FAAC XP 20B D da parete orientabile 20M BUS Mod . 785103 Le nuove fotocellule orientabili XP 20B D sono composte da un trasmettitore ed un ricevitore a raggi infrarossi modulati con portata fino a 20m . L'oscuramento del fascio luminoso provoca il cambiamento di stato del ricevitore . Sistema con alimentazione da BUS 2easy, due soli fili non polarizzati 24V, possibilità di installare fino a 16 coppie di fotocellule sullo stesso impianto e protezione da interferenze prodotte da fonti luminose esterne (es . fari LED autoveicoli) . Le nuove fotocellule XP 20B D, sia installate a parete che su colonnetta di supporto, consentono una regolazione meccanica del raggio sullasse orizzontale di 180° (-90° +90°) e dispongono di un autoallineamento ottico verticale particolarmente utile quando la zona da proteggere non si trovi perfettamente in piano . Dimensioni estremamente compatte: 41 x 130 x 42 mm . Possibilità di entrata cavi sia dal retro che dalla parte inferiore del contenitore (16 mm) e di montaggio su colonnette . CARATTERISTICHE TECNICHE Modello: XP 20B D Tensione di alimentazione: BUS 2easy, a 2 fili non polarizzati 24V Distanza max fotocellule: 20 m Tipologia di installazione: a parete Grado di protezione: IP54 Angolo di autoallineamento: ± 7° (20 m) ± 13,5° (5 m) Angolo di orientamento orizzontale: -90° +90° Dimensioni (LxPxH): 41,5 x 42,5 x 130 mm Corrente assorbita: Rx (10 mA) + Tx (10 mA) Temperatura ambiente di esercizio: -20°C ÷ +55°C Nota: Possibilità di installazione fino a 16 coppie di fotocellule sullo stesso impianto.

Coppia di fotocellule fisse 10° da esterno, con collegamento via Nice BlueBus Mod . EPMB Sicure: dispositivo di tipo D secondo la norma EN12453 che permette di rilevare ostacoli presenti sullasse ottico tra trasmettitore (TX) e ricevitore (RX) . Utilizzando la funzione di fototest è possibile raggiungere la categoria 2 di sicurezza ai guasti secondo la norma EN 954-1 . Tecnologie allavanguardia: circuito antiabbagliamento che elimina le possibili interferenze della luce solare . Pratiche: angolo di ricezione 10° . I modelli EPM, EPMO, EPMA e EPMAO consentono 2 livelli di portata . Resistenti, anche in versione antieffrazione: scocca in ABS resistente agli agenti atmosferici . Tecnologia Nice BlueBUS: tutti i modelli sono disponibili con sistema Nice BlueBUS, che consente un facile collegamento alla centrale di tutti i dispositivi con soli due fili, semplicemente collegandoli in parallelo e selezionando i ponticelli di indirizzamento a seconda della funzione richiesta . Il sistema acquisisce in modo automatico i dispositivi collegati alla rete BlueBUS . Sincronizzazione automatica tra più coppie di fotocellule per evitare altre interferenze tra i dispositivi . Interfaccia IB: consente di collegare fotocellule con tecnologia Nice BlueBUS a centrali dotate di ingressi per contatti tradizionali . Caratteristiche Tecniche Portata stimata (m): fino a 15 per disassamento TX-RX massimo ± 5 (il dispositivo può segnalare un ostacolo anche in condizioni metereologiche avverse) Alimentazione: il dispositivo può essere collegato solo a reti “BlueBUS” dalla quale preleva l’alimentazione elettrica e invia i segnali di uscita Orientabilità fotocellula: No Grado di protezione (IP): 44 Temperatura di funzionamento: -20 ÷ +50 Dimensioni (mm): 50x29x80 h Peso(g): 140g

Coppia di Fotocellule FAAC XP 20 D da parete orientabile 20M - Sistema con alimentazione tradizionale 24V del trasmettitore e del ricevitore Mod . 785102.  La nuove fotocellule orientabili XP 20 D sono composte da un trasmettitore ed un ricevitore a raggi infrarossi modulati con portata fino a 20 m . L’oscuramento del fascio luminoso provoca il cambiamento di stato del ricevitore. Le nuove fotocellule XP 20 D, sia installate a parete che su colonnetta di supporto, consentono una regolazione meccanica del raggio sull’asse orizzontale di 180° (-90° +90°) e dispongono di un autoallineamento ottico verticale particolarmente utile quando la zona da proteggere non si trovi perfettamente in piano. Dimensioni estremamente compatte: 41 x 130 x 42 mm . Possibilità di entrata cavi sia dal retro che dalla parte inferiore del contenitore (16 mm) e di montaggio su colonnette. La fotocellula è alloggiata su un supporto rotante dotato di lente ad alte prestazioni progettata per ottimizzare l’efficienza del raggio in qualunque direzione . Il supporto rotante viene bloccato nella posizione desiderata grazie ad un resistente blocco rotazione ad innesto (all’occorrenza rimovibile con un cacciavite CARATTERISTICHE TECNICHE Modello: XP 20 D Tensione di alimentazione: 24V_ - 24V~ Distanza max fotocellule: 20 m Tipologia di installazione: a parete Grado di protezione: IP54 Angolo di autoallineamento: ± 7° (20 m) ± 13,5° (5 m) Angolo di orientamento orizzontale: -90° +90° Dimensioni (LxPxH): 41,5 x 42,5 x 130 mm Corrente assorbita: Rx (30 mA) + Tx (20 mA) Tipo di contatti: N.C . Portata Contatti: 60VA / 24W Temperatura ambiente di esercizio: -20°C ÷ +55°C
