Barrière immatérielle

SH4-14-1800-SM-8-5 = SH4 STANDARD MUTING Res=14mm H=1800mm Rec.Connectors=8poles+5 poles

SH4-14-1800-SM-8 = SH4 STANDARD MUTING Res=14mm H=1800mm Rec.Connector=8poles

SH4-14-1350-C-5-5 = SH4 CASCADE Res=14mm H=1350mm Rec.Connectors=5poles+5poles

SH4-30-1050-C-5-5 = SH4 CASCADE Res=30mm H=1050mm Rec.Connectors=5poles+5poles

SH4-14-0600-B-5 = SH4 BASE Res=14mm H=600mm Rec.Connector=5poles

Barrière immatérielle de sécurité Principe de fonctionnement: Emetteur + Récepteur Distance de détection: 0,2 20 m Résolution: 30 mm Hauteur contrôlée: 1800 mm Fonctions disponibles: Redémarrage manuel/automatique, EDM, Muting L/T 2 signaux, Muting partiel, Filtre de muting, Override Type de sortie: 2 x PNP-NO (sortie de sécurité OSSD) avec EDM Tension de fonctionnement: 24 Vcc ± 20 % Raccordement: Pigtail M12-5 pôles (émetteur), Pigtail M12-8 pôles (récepteur) Dimensions: 35 x 40 x 1809 mm Classe de protection: IP65, IP67 (EN 60529) Température de fonctionnement: -30+55°C Type: Type 4 Niveau d'intégrité de la sécurité: SIL 3, SILCL 3, PL e Série: SH4 Standard Muting

SH4-30-1950-A-12-5 = SH4 ADVANCED Res=30mm H=1950mm Rec.Connectors=12poles+5 poles

SH4-30-1950-A-12 = SH4 ADVANCED Res=30mm H=1950mm Rec.Connector=12poles

Barrage immatériel de sécurité Variante deTec: deTec2 Core Type: Type 2 Pièce du système: Émetteur Résolution: 30 mm Portée: 15 m Hauteur du champ de protection: 900 mm Raccordement du système: Connecteur mâle M12, 5 pôles Indice de protection: IP65, IP67 Domaine d'utilisation: Environnement industriel standard Compris dans la livraison: Émetteur Série: deTec2 Core

Rideau d'automatisation commutable Principe du capteur: Émetteur / récepteur Plus petit objet détectable (MDO): Faisceau parallèle, 45 mm Portée de travail: 1,5 m Entraxe des faisceaux: 40 mm Sortie de lumière optique: Flat Stabilisateur en aluminium: Sans stabilisateur Hauteur de détection: 280 mm Source d'émission: Lumière infrarouge Sortie de commutation: PNP Temps de réponse: 19 ms Raccordement: Câble avec connecteur mâle M8, 4 pôles Tension d'alimentation Uv: CC24 V, ± 20 % Dimensions (l x H x P): 25 mm x 352,4 mm x 8,2 mm Indice de protection: IP65 Température de fonctionnement: 25 °C . . . +55 °C Série: SLG

Barrière immatérielle de sécurité Principe de fonctionnement: Emetteur + Récepteur Distance de détection: 0,2 20 m Résolution: 30 mm Hauteur contrôlée: 2250 mm Fonctions disponibles: Redémarrage manuel/automatique, EDM, Muting L/T 2 signaux, Muting partiel, Filtre de muting, Override Type de sortie: 2 x PNP-NO (sortie de sécurité OSSD) avec EDM Tension de fonctionnement: 24 Vcc ± 20 % Raccordement: Pigtail M12-5 pôles (émetteur), Pigtail M12-8 pôles (récepteur) Dimensions: 35 x 40 x 2259 mm Classe de protection: IP65, IP67 (EN 60529) Température de fonctionnement: -30+55°C Type: Type 4 Niveau d'intégrité de la sécurité: SIL 3, SILCL 3, PL e Série: SH4 Standard Muting

SH4-14-1200-A-12 = SH4 ADVANCED Res=14mm H=1200mm Rec.Connector=12poles

SH4-14-1650-SM-8 = SH4 STANDARD MUTING Res=14mm H=1650mm Rec.Connector=8poles

SH4-14-1350-A-12-5 = SH4 ADVANCED Res=14mm H=1350mm Rec.Connectors=12poles+5 poles

Colonne de miroirs et d'appareils Modèle: Colonnes miroirs avec miroir traversant Convient pour: Barrages immatériels de sécurité, Barrières de sécurité multifaisceaux Convient pour hauteur de champ de protection: 1.500 mm Longueur de miroir: 1.532 mm Hauteur de colonne: 1.716,5 mm Largeur du miroir: 125 mm

Barrière de sécurité multifaisceaux Pièce du système: Émetteur / récepteur dans un seul boîtier Portée: 0,5 m . . . 7,5 m Nombre de faisceaux: 2 Entraxe des faisceaux: 500 mm Sorties de sécurité (OSSD): 2 PNP à semi-conducteurs Raccordement: Connecteur mâle M12, 4 pôles Particularité: Actuator Sensor Interface remplace la connexion du système Tension d'alimentation Uv: 24 V DC (19,2 V DC . . . 28,8 V DC) Section du boîtier: 52 mm x 55,5 mm Embout à LED de visualisation intégrée: Non Indice de protection: IP65 (EN 60529) Température de service: 30 °C . . . +55 °C Type: Type 4 (CEI 61496-1) Niveau d'intégrité de la sécurité: SIL3 (CEI 61508), SILCL3 (EN 62061) Catégorie: Catégorie 4 (EN ISO 13849) Niveau de performance: PL e (EN ISO 13849) Série: M4000 Standard A/P

SH4-30-0300-A-12-5 = SH4 ADVANCED Res=30mm H=300mm Rec.Connectors=12poles+5 poles

Barrière de passage Pièce du système: Émetteur + Récepteur Portée: 0,3 4m Réglage: Potentiomètre Hauteur contrôlée: 90 mm Écartement des faisceaux: 10 mm Objet minimum détectable: Ø5 mm Nombre de faisceaux: 10 Source d'émission: LED, Lumière infrarouge Sortie de commutation: NPN + PNP Type de commutation: Contact à fermeture (NO) Temps de réponse transition light/dark: 500 µs Temps de réponse transition dark/light: 5 ms Fréquence de commutation: 110 Hz Raccordement: Connecteur mâle M12-A, 4 pôles Tension d'alimentation: 10 - 26Vdc Dimensions: 45 mm x 145 mm x 20 mm Matériau du boîtier: PBT Indice de protection: IP67 (EN 60529) Température de fonctionnement: 0°C+ 50° C (sans givrage) Homologations: CE, cULus Accessoires fournis: 4 écrous M18x1 - 1 clé de réglage - 2 équerre à 90° Référence des composants: BX10S/00-HB6X, BX10R/AD-HB6X Série: BX10

Safety sensor R=3 beams h=800mm max . range=60m Auto-manual restart + EDM, Long Range

SH4-14-0300-A-12-5 = SH4 ADVANCED Res=14mm H=300mm Rec.Connectors=12poles+5 poles

Barrière immatérielle de sécurité Ultra-slim Typ4 (PLe SIL3), Protection main, hauteur protégée 480mm, résolution 20mm, NPN/PNP, câble 5m, IP67

SH4-14-0300-S-8 = SH4 STANDARD Res=14mm H=300mm Rec.Connector=8poles

SH4-14-0750-S-8 = SH4 STANDARD Res=14mm H=750mm Rec.Connector=8poles

Réseau optique Principe de fonctionnement: Réseau optique Principe de détection: Barrage optique unidirectionnel Caractéristique faisceau: Divergent Longueur active AL 1: 300 mm Portée: 0...2,1 m Type de lumière: Infrarouge Plus petite pièce typ.: 7,0 avec t 0,5 x Sn, R0 = 2,1 m Sortie analogique: Tension 010 V Sortie de commutation: PNP Type de commutation: Contact à fermeture (NO) Raccordement: Connecteur mâle M12x1 Tension d'emploi Ub: 20...28 VDC Dimensions: 22 x 350.1 x 43,2 mm Matériau du boîtier: Aluminium, anodisé Face sensible, matériau: PMMA Homologation / conformité: CE, WEEE Série: BLG 1-030

SH4-14-1950-SM-8-5 = SH4 STANDARD MUTING Res=14mm H=1950mm Rec.Connectors=8poles+5 poles

Colonne de miroirs et d'appareils Modèle: Colonnes à miroirs avec 4 miroirs individuels ajustables maximum Convient pour: Barrières de sécurité multifaisceaux Convient au nombre de faisceaux: 2 Hauteur de colonne: 985 mm Hauteur du premier faisceau au-dessus du sol: 400 mm Type de renvoi: Vertical(e)

Miroir pour barrières immatérielles Hauteur protégée: 160 mm Utilisable: Avec les barrières immatérielles de sécurité LS2/LS4/LP4 Fonction: Miroir de renvoi pour barrières immatérielles de sécurité

Barrière immatérielle de sécurité Ultra-slim Typ4 (PLe SIL3), Protection main, hauteur protégée 400mm, résolution 10mm, NPN/PNP, câble 5m, IP67

SH4-30-1800-B-5 = SH4 BASE Res=30mm H=1800mm Rec.Connector=5poles

SH4-14-0300-A-12 = SH4 ADVANCED Res=14mm H=300mm Rec.Connector=12poles

SH4-30-0600-B-5 = SH4 BASE Res=30mm H=600mm Rec.Connector=5poles

SH4-30-1200-S-8 = SH4 STANDARD Res=30mm H=1200mm Rec.Connector=8poles

Barrage immatériel de sécurité pour zones explosives Type: Type 4 Principe du capteur: Émetteur Résolution: 30 mm Hauteur du champ de protection: 1.800 mm Portée: 15 m Raccordement du système: Connecteur mâle M12, 5 pôles Indice de protection: IP65, IP67 Sécurité: Type 4 (CEI 61496-1), SIL3 (CEI 61508), PL e (ISO 13849-1) Homologations Ex: ATEX II 3G/3D Série: deTec4 Core Ex II 3GD

SH4-30-0900-A-12 = SH4 ADVANCED Res=30mm H=900mm Rec.Connector=12poles

Barrière immatérielle de sécurité Ultra-slim Typ4 (PLe SIL3), Protection main, hauteur protégée 560mm, résolution 10mm, NPN/PNP, câble 5m, IP67

Barrage immatériel de sécurité Variante deTec: deTec4 Ex II 3GD Niveau de sécurité: Type 4, PL e, SIL3, SILCL3 Pièce du système: Émetteur Résolution: 30 mm Portée: 30 m Hauteur du champ de protection: 1.800 mm Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles) Connecteur d'extension: Dépend du connecteur système (sans connexion dextension ou avec connecteur femelle M12, 5 pôles) Homologations Ex: Ex II 3G/3D Indice de protection: IP65 Contenu de la livraison: Émetteur Domaine d'utilisation: Zones explosibles Série: deTec

Barrage immatériel de sécurité Type: Type 4 Variante deTec: deTec4 Pièce du système: Émetteur Résolution: 14 mm Portée: 20 m Hauteur du champ de protection: 900 mm Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles) Connecteur d'extension: Dépend du connecteur système (sans connexion dextension ou avec connecteur femelle M12, 5 pôles) Tension d'alimentation: 24Vdc (19,2 V . . . 28,8 V) Indice de protection: IP65, IP67 Température de service: 30 °C . . . +55 °C Domaine d'utilisation: Environnement industriel standard Compris dans la livraison: Émetteur Série: deTec4

SH4-14-0900-C-5-5 = SH4 CASCADE Res=14mm H=900mm Rec.Connectors=5poles+5poles

SH4-14-1650-A-12-5 = SH4 ADVANCED Res=14mm H=1650mm Rec.Connectors=12poles+5 poles

SH4-30-0450-A-12-5 = SH4 ADVANCED Res=30mm H=450mm Rec.Connectors=12poles+5 poles

SH4-14-2100-A-12 = SH4 ADVANCED Res=14mm H=2100mm Rec.Connector=12poles

Support pour SG-PSB - SG-P

SH4-14-0750-C-5-5 = SH4 CASCADE Res=14mm H=750mm Rec.Connectors=5poles+5poles

SH4-30-0900-B-5 = SH4 BASE Res=30mm H=900mm Rec.Connector=5poles

SH4-30-0600-SM-8-5 = SH4 STANDARD MUTING Res=30mm H=600mm Rec.Connectors=8poles+5 poles

Barrage immatériel de sécurité Pièce du système: 1 Twin-Stick Utilisation: miniTwin2 comme appareil autonome ou comme appareil de fin de cascade Type de fixation: Fixation C-Fix ou L-Fix Portée: 8 m Résolution: 14 mm Hauteur du champ de protection: 1.200 mm Raccordement du système: Connecteur mâle M12, 5 pôles Série: miniTwin2

Colonne de miroirs et d'appareils Modèle: Colonnes miroirs avec miroir traversant Convient pour: Barrages immatériels de sécurité, Barrières de sécurité multifaisceaux Convient pour hauteur de champ de protection: 1.800 mm Longueur de miroir: 1.832 mm Hauteur de colonne: 2.216,5 mm

Accessoire d'inhibition (muting) Description: Bras dinhibition (muting), long Utilisation: Pour inhibition (muting) parallèle (L-Muting ou T-Muting) Convient pour: deTec, deTem Longueur: 400 mm Diamètre: 18 mm

Capteur photoélectrique de sécurité monofaisceau Format: Cylindrique fileté, M18 x 1, faisceau radial Principe du capteur: Barrière Principe de détection: Récepteur Portée Sn: 5 m (ExG=2) Lumière: LED, Lumière rouge Sortie de commutation: Totem-pole Unité de commande à utiliser: SBCR03 Raccordement: Connecteur mâle M12, 4 pôles Tension d'alimentation: 10-30Vdc Matériau du boîtier: Métallique Dimensions (diamètre x longueur): M18 x 107.6 mm Indice de protection: IP67 (EN 60529) Température de service: 20 °C .. . +55 °C Homologations: CE, TÜV Sécurité: Type 4, PL e, SIL 3, SILCL 3 Série: SH

SH4-4-1200-A-12-5 = SH4 ADVANCED Res=Body H=1200mm Rec.Connectors=12poles+5 poles

Barrage immatériel de sécurité Type: Type 4 Variante deTec: deTec4 Pièce du système: Émetteur Domaine d'utilisation: Environnement industriel standard Résolution: 30 mm Portée: 30 m Hauteur du champ de protection: 450 mm Raccordement du système: Dépend du connecteur système (connecteur mâle M12, 5 pôles ou 8 pôles) Connecteur d'extension: Dépend du connecteur système (sans connexion dextension ou avec connecteur femelle M12, 5 pôles) Tension d'alimentation: 24Vdc (19,2 V . . . 28,8 V) Indice de protection: IP65, IP67 Température de service: 30 °C . . . +55 °C Compris dans la livraison: Émetteur Série: deTec4

SH4-30-0750-S-8 = SH4 STANDARD Res=30mm H=750mm Rec.Connector=8poles

SH4-30-1650-B-5 = SH4 BASE Res=30mm H=1650mm Rec.Connector=5poles

Barrière immatérielle de sécurité Principe de fonctionnement: Emetteur + Récepteur Distance de détection: 0,2 20 m Résolution: 30 mm Hauteur contrôlée: 2100 mm Fonctions disponibles: Redémarrage manuel/automatique, EDM, Muting L/T 2 signaux, Muting partiel, Filtre de muting, Override Type de sortie: 2 x PNP-NO (sortie de sécurité OSSD) avec EDM Tension de fonctionnement: 24 Vcc ± 20 % Raccordement: Pigtail M12-5 pôles (émetteur), Pigtail M12-8 pôles (récepteur) Dimensions: 35 x 40 x 2109 mm Classe de protection: IP65, IP67 (EN 60529) Température de fonctionnement: -30+55°C Type: Type 4 Niveau d'intégrité de la sécurité: SIL 3, SILCL 3, PL e Série: SH4 Standard Muting

Rideau d'automatisation commutable Principe du capteur: Émetteur / récepteur Plus petit objet détectable (MDO): Faisceau parallèle, 45 mm Portée de travail: 1,5 m Entraxe des faisceaux: 40 mm Sortie de lumière optique: Flat Stabilisateur en aluminium: Avec stabilisateur Hauteur de détection: 440 mm Source d'émission: Lumière infrarouge Sortie de commutation: PNP Temps de réponse: 38 ms Raccordement: Câble avec connecteur mâle M8, 4 pôles Tension d'alimentation Uv: CC24 V, ± 20 % Dimensions (l x H x P): 36,5 mm x 512,4 mm x 12,4 mm Indice de protection: IP65 Température de fonctionnement: 25 °C . . . +55 °C Série: SLG

SH4-30-0450-B-5 = SH4 BASE Res=30mm H=450mm Rec.Connector=5poles

Safety sensor R=3 beams h=800mm max . range=60m Muting 4 inputs - auto-man restart, EDM

SH4-30-1800-A-12 = SH4 ADVANCED Res=30mm H=1800mm Rec.Connector=12poles

SH4-30-1050-S-8 = SH4 STANDARD Res=30mm H=1050mm Rec.Connector=8poles

SH4-30-0900-A-12-5 = SH4 ADVANCED Res=30mm H=900mm Rec.Connectors=12poles+5 poles

SH4-30-1350-A-12-5 = SH4 ADVANCED Res=30mm H=1350mm Rec.Connectors=12poles+5 poles

Rideau d'automatisation commutable Version: Fermé Entraxe des faisceaux: 4 mm Zone de détection (l x H): 250 mm x 200 mm Sortie de commutation: PNP, NPN Temps de réponse: < 0,1 ms Raccordement: Connecteur mâle M12, 4 pôles Tension d'alimentation Uv: 18-30Vdc Matériau du boîtier: Aluminium verni Indice de protection: IP65 Température de fonctionnement: 0 °C . . . +60 °C Série: FLG

SH4-4-0900-SM-8-5 = SH4 STANDARD MUTING Res=Body H=900mm Rec.Connectors=8poles+5 poles

Rideau d'automatisation mesurant Version: Pro - Advanced functionality Principe du capteur/ Émetteur / récepteur Hauteur de détection: 850 mm Entraxe des faisceaux: 50 mm Portée de travail: 5 m Source d'émission: LED, Lumière infrarouge Sortie de commutation: Push-pull : PNP/NPN Communication: IO-Link, analogique Interface: 2 x analogiques + 2 x Q (IO-Link) Raccordement: - Connecteur mâle M12, 5 pôles, 0,22 m- Connecteur mâle M12, 8 pôles, 0,27 m- Connecteur femelle M12, 4 pôles, codage D, 0,19 m Tension d'alimentation Uv: CC 19,2 V . . . 28,8 V Matériau du boîtier: Aluminium Vitre frontale: PMMA Indice de protection: IP65, IP67 Température de fonctionnement: 30 °C . . . +55 °C Série: MLG-2 Pro

SH4-3-0800-S-8 = SH4 STANDARD Res=Body H=800mm Rec.Connector=8poles

SH4-14-0750-SM-8-5 = SH4 STANDARD MUTING Res=14mm H=750mm Rec.Connectors=8poles+5 poles

Capteur photoélectrique de sécurité monofaisceau Format: Cylindrique fileté, M18 x 1, faisceau axial Principe du capteur: Barrière Principe de détection: Récepteur Portée Sn: 10 m (ExG=4) Source d'émission: LED, Lumière rouge Sortie de commutation: Totem-pôle Raccordement: Connecteur mâle M12, 4 pôles, 90° Tension d'alimentation: 10-30Vdc Dimensions (diamètre x longueur): M18 x 83,2 mm Matériau du boîtier: PBT Matériau de la tête active: Verre Indice de protection: IP67 (EN 60529) Température de service: 20 °C .. . +55 °C Homologations: CE, TÜV Sécurité: Type 2, PL c, SIL 1, SILCL 1 Accessoires fournis: 2 x écrous Série: SH

SH4-30-2250-S-8 = SH4 STANDARD Res=30mm H=2250mm Rec.Connector=8poles

SH4-30-0450-A-12 = SH4 ADVANCED Res=30mm H=450mm Rec.Connector=12poles

SH4-14-1950-C-5-5 = SH4 CASCADE Res=14mm H=1950mm Rec.Connectors=5poles+5poles

SH4-30-0600-S-8 = SH4 STANDARD Res=30mm H=600mm Rec.Connector=8poles

SH4-14-1650-C-5-5 = SH4 CASCADE Res=14mm H=1650mm Rec.Connectors=5poles+5poles

SH4-30-0900-C-5-5 = SH4 CASCADE Res=30mm H=900mm Rec.Connectors=5poles+5poles

Rideau d'automatisation mesurant Version: Pro Communication: IO-Link, analogique Interface: 2 x analogiques + 2 x Q (IO-Link) Entraxe des faisceaux: 2,5 mm Portée de travail: 2 m Hauteur de détection: 145 mm Série: MLG-2 Pro

SH4-14-0600-A-12 = SH4 ADVANCED Res=14mm H=600mm Rec.Connector=12poles

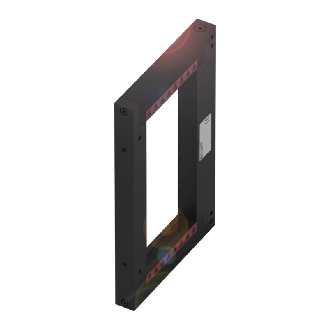

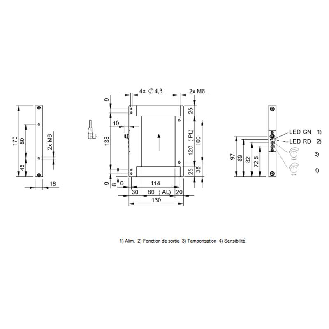

Cadre optique dynamique Format: Cadre Principe de fonctionnement: Barrage optique unidirectionnel Fenêtre active (PL× AL): 120 x 80 mm Réglage: Potentiomètre 270° (2x) Source d'émission: LED, Lumière infrarouge Sortie de commutation: PNP dyn . (1x) Type de commutation: Contact à fermeture (NO) Mode de commutation: Commutation sombre Fréquence de commutation: 100 Hz Dynamic Fonction temps: Retard au déclenchement dynamique T = 5300 ms Raccordement: Connecteur mâle M8 3 pôles Tension d'alimentation: 10-30Vdc Dimensions: 18 x 170 x 140 mm Matériau du boîtier: Aluminium Classe de protection: IP67 (IEC 60529) Température ambiante: -10...55 °C Homologation / conformité: CE, WEEE, EAC Série: A

Barrière de sécurité multifaisceaux Version: Advanced Pièce du système: Récepteur Portée: 0,5 m . . . 70 m, configurable Nombre de faisceaux: 2 Entraxe des faisceaux: 500 mm Raccordement du système: Connecteur mâle Hirschmann M26, 12 pôles Connecteur d'extension: Connecteur mâle M12, 5 pôles Outil d'alignement laser intégré: oui Embout à LED de visualisation intégrée: non Série: M4000 Advanced

SH4-4-0900-A-12-5 = SH4 ADVANCED Res=Body H=900mm Rec.Connectors=12poles+5 poles

Rideau d'automatisation commutable Portée de travail: 1,5 m Entraxe des faisceaux: 40 mm Sortie de lumière optique: Slim Stabilisateur en aluminium: Avec stabilisateur Hauteur de détection: 280 mm Sortie de commutation: PNP Temps de réponse: 19 ms Raccordement: Câble avec connecteur mâle M8, 4 pôles Tension d'alimentation: 24Vdc Dimensions (l x H x P): 36,5 mm x 352,4 mm x 12,4 mm Matériau du boîtier: PMMA Indice de protection: IP65 Température de fonctionnement: 25 °C +55 °C Série: SLG

Capteur photoélectrique de sécurité monofaisceau Format: Cylindrique fileté, M18 x 1, faisceau radial Principe du capteur: Barrière Principe de détection: Récepteur Portée Sn: 5 m (ExG=2) Lumière: LED, Lumière rouge Sortie de commutation: Totem-pole Unité de commande à utiliser: SBCR03 Raccordement: Connecteur mâle M12, 4 pôles Tension d'alimentation: 10-30Vdc Matériau du boîtier: Plastique, PBT Dimensions (diamètre x longueur): M18 x 107.6 mm Indice de protection: IP67 (EN 60529) Température de service: 20 °C .. . +55 °C Homologations: CE, TÜV Sécurité: Type 4, PL e, SIL 3, SILCL 3 Série: SH
