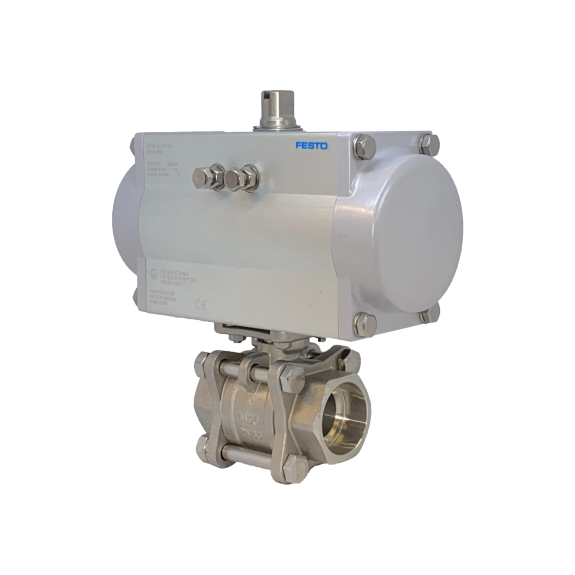

Vanne à sphère en inox corps 3 pièces - 2/2 - 3" SW - PN63 - 180°C - Cde pneumatique double effet
957,14 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
2 articles en stock
Frais de livraison min. :Offert
Livraison standard entre le 17/10 et le 19/10
Vendu et expédié par
Marque : ASCO
Titre : Vanne à sphère en inox corps 3 pièces - 2/2 - 3" SW - PN63 - 180°C - Cde pneumatique double effet
La vanne à sphère en inox corps 3 pièces est un équipement de haute qualité conçu pour des applications industrielles exigeantes. Avec sa commande manuelle et ses caractéristiques techniques avancées, cette vanne offre des performances fiables et durables.
- Voies : 2
- Diamètre nominal : DN 80
- Raccordement : à souder 3" SW (socket weld Ø89,8mm) selon ANSI B 16.11
- Passage : intégral
- Pression maximale : 63 bar
- Corps : en acier inox 1.4408 (CF8M)
- Sphère : en acier inox 1.4408
- Sièges : en PTFE chargé 15% de fibre de verre
- Joint de tige : en FKM (Viton)
- Compensation d'usure : système par rondelles Belleville
- Plage de température : du fluide de -25°C à +180°C
- Commande : pneumatique
- Actionneur : double effet Festo Série DFPD
- Pression de pilotage : minimum 6 bar
Cette vanne de la marque ASCO, de la catégorie vanne, est un choix idéal pour les applications nécessitant fiabilité et performance. Sa construction robuste en inox et ses composants de haute qualité en font un équipement durable et efficace pour vos besoins industriels.
Caractéristiques
- Nom/numéro du modèle
- BASP.004.003
- Référence DirectIndustry
- 0007818247
Description
Titre : Vanne à sphère en inox corps 3 pièces - 2/2 - 3" SW - PN63 - 180°C - Cde pneumatique double effet
La vanne à sphère en inox corps 3 pièces est un équipement de haute qualité conçu pour des applications industrielles exigeantes. Avec sa commande manuelle et ses caractéristiques techniques avancées, cette vanne offre des performances fiables et durables.
- Voies : 2
- Diamètre nominal : DN 80
- Raccordement : à souder 3" SW (socket weld Ø89,8mm) selon ANSI B 16.11
- Passage : intégral
- Pression maximale : 63 bar
- Corps : en acier inox 1.4408 (CF8M)
- Sphère : en acier inox 1.4408
- Sièges : en PTFE chargé 15% de fibre de verre
- Joint de tige : en FKM (Viton)
- Compensation d'usure : système par rondelles Belleville
- Plage de température : du fluide de -25°C à +180°C
- Commande : pneumatique
- Actionneur : double effet Festo Série DFPD
- Pression de pilotage : minimum 6 bar
Cette vanne de la marque ASCO, de la catégorie vanne, est un choix idéal pour les applications nécessitant fiabilité et performance. Sa construction robuste en inox et ses composants de haute qualité en font un équipement durable et efficace pour vos besoins industriels.
