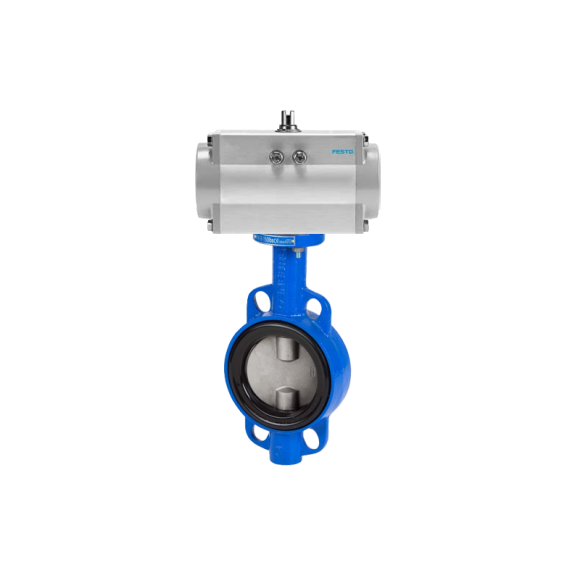

Vanne papillon WAFER - GG20/EPDM - DN50 - GN10/16 ANSI150 - PN16 - Pneu simple effet NF - Pour HVAC
360,47 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
4 articles en stock
Frais de livraison min. :Offert
Livraison standard entre le 29/11 et le 01/12
Vendu et expédié par
Marque : ASCO
Titre : Vanne papillon WAFER - GG20/EPDM - DN50 - GN10/16 ANSI150 - PN16 - Pneu simple effet NF - Pour HVAC
Description : La vanne papillon WAFER à commande pneumatique est un équipement essentiel pour les systèmes HVAC. Son design compact et efficace en fait un choix idéal pour réguler le flux de fluide dans les installations industrielles.
- Type : WAFER à oreilles de centrage
- Diamètre nominal (DN) : 50
- Raccordement : Entre brides EN 1092 PN 10/16 et ANSI 150
- Corps : Fonte coulée EN-GJL-200 (GG-20) avec peinture époxy
- Papillon : Acier inox 1.4408 (CF8M)
- Manchette : EPDM
- Pression de service maximale : 16 bar
- Plage de température : -20°C à +120°C
- Ecartement : Suivant EN 558-1 Série 20
- Actionneur : Simple effet Festo Série DFPD
- Fonctionnement : Normalement fermée
- Commande : Pneumatique
- Pression de pilotage : Minimum 6 bar
Cette vanne papillon de la marque ASCO est conçue pour répondre aux exigences des applications HVAC, offrant fiabilité et performance optimale dans un environnement industriel exigeant.
Caractéristiques
- Nom/numéro du modèle
- BUWP.023.050
- Référence DirectIndustry
- 0007818313
Description
Titre : Vanne papillon WAFER - GG20/EPDM - DN50 - GN10/16 ANSI150 - PN16 - Pneu simple effet NF - Pour HVAC
Description : La vanne papillon WAFER à commande pneumatique est un équipement essentiel pour les systèmes HVAC. Son design compact et efficace en fait un choix idéal pour réguler le flux de fluide dans les installations industrielles.
- Type : WAFER à oreilles de centrage
- Diamètre nominal (DN) : 50
- Raccordement : Entre brides EN 1092 PN 10/16 et ANSI 150
- Corps : Fonte coulée EN-GJL-200 (GG-20) avec peinture époxy
- Papillon : Acier inox 1.4408 (CF8M)
- Manchette : EPDM
- Pression de service maximale : 16 bar
- Plage de température : -20°C à +120°C
- Ecartement : Suivant EN 558-1 Série 20
- Actionneur : Simple effet Festo Série DFPD
- Fonctionnement : Normalement fermée
- Commande : Pneumatique
- Pression de pilotage : Minimum 6 bar
Cette vanne papillon de la marque ASCO est conçue pour répondre aux exigences des applications HVAC, offrant fiabilité et performance optimale dans un environnement industriel exigeant.
