Vanne papillon WAFER - GG20/EPDM - DN65 - GN10/16 ANSI150 - PN16 - Pneu double effet - Pour HVAC
351,89 €TTC
Quantité
Paiement sécurisé
Virement bancaire
Informations de livraison
Plus que 1 en stock
Ne tardez pas à commander
Frais de livraison min. :Offert
Livraison standard entre le 28/11 et le 30/11
Vendu et expédié par
Marque : ASCO

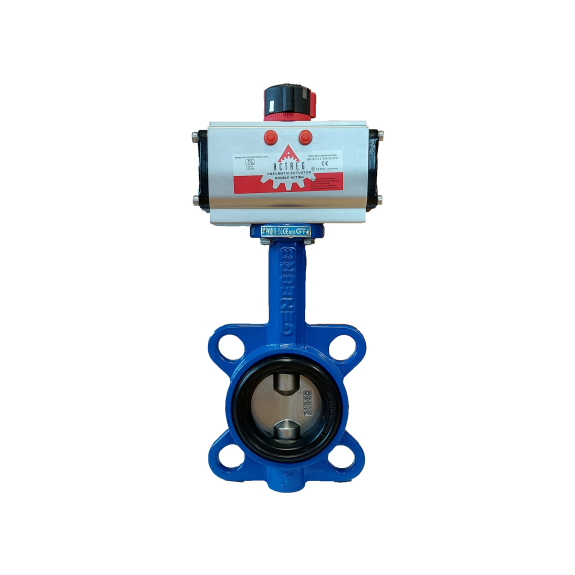

Titre : Vanne papillon WAFER - GG20/EPDM - DN65 - GN10/16 ANSI150 - PN16 - Pneu double effet - Pour HVAC
La vanne papillon WAFER de la marque ASCO est un équipement essentiel pour les systèmes de chauffage, ventilation et climatisation (HVAC). Cette vanne à commande pneumatique est conçue pour offrir une performance optimale dans les environnements industriels exigeants.
- Type : WAFER à oreilles de centrage
- DN : 65
- Raccordement : entre brides EN 1092 PN 10/16 et ANSI 150
- Corps : en fonte coulée EN-GJL-200 (GG-20) avec peinture époxy
- Papillon : en acier inox 1.4408 (CF8M)
- Manchette : en EPDM
- Pression de service maximale : 16 bar
- Plage de température du fluide : de -20°C à +120°C
- Ecartement : suivant EN 558-1 Série 20
- Fonctionnement : Muni d'un actionneur double effet Actreg Série ADA
- Commande : pneumatique, pression de pilotage minimum 6 bar
Cette vanne papillon est spécialement conçue pour assurer un contrôle précis du flux de fluide dans les systèmes HVAC, garantissant une performance fiable et efficace. Son design robuste et ses matériaux de haute qualité en font un choix idéal pour les applications industrielles.
Caractéristiques
- Nom/numéro du modèle
- BUWP.020.065
- Référence DirectIndustry
- 0007823119
Description
Titre : Vanne papillon WAFER - GG20/EPDM - DN65 - GN10/16 ANSI150 - PN16 - Pneu double effet - Pour HVAC
La vanne papillon WAFER de la marque ASCO est un équipement essentiel pour les systèmes de chauffage, ventilation et climatisation (HVAC). Cette vanne à commande pneumatique est conçue pour offrir une performance optimale dans les environnements industriels exigeants.
- Type : WAFER à oreilles de centrage
- DN : 65
- Raccordement : entre brides EN 1092 PN 10/16 et ANSI 150
- Corps : en fonte coulée EN-GJL-200 (GG-20) avec peinture époxy
- Papillon : en acier inox 1.4408 (CF8M)
- Manchette : en EPDM
- Pression de service maximale : 16 bar
- Plage de température du fluide : de -20°C à +120°C
- Ecartement : suivant EN 558-1 Série 20
- Fonctionnement : Muni d'un actionneur double effet Actreg Série ADA
- Commande : pneumatique, pression de pilotage minimum 6 bar
Cette vanne papillon est spécialement conçue pour assurer un contrôle précis du flux de fluide dans les systèmes HVAC, garantissant une performance fiable et efficace. Son design robuste et ses matériaux de haute qualité en font un choix idéal pour les applications industrielles.
