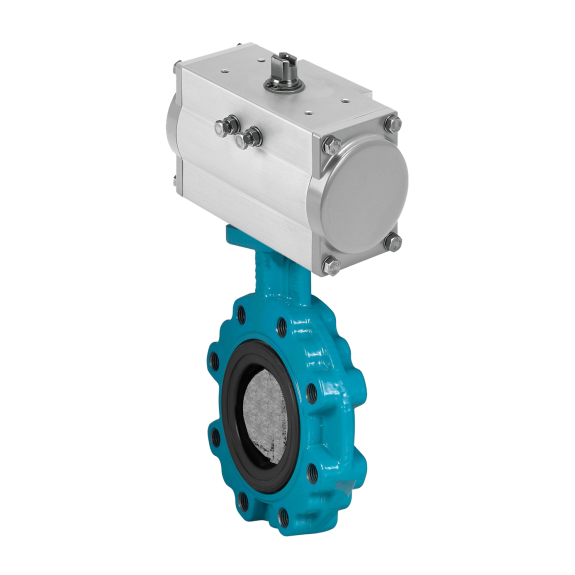

Vanne papillon pneumatique double effet DN100BULP.012.100

La vanne papillon pneumatique double effet DN100 est conçue pour les environnements industriels exigeants. Elle offre une robustesse et une performance optimales grâce à sa construction en fonte EN-GJS-400-15 (GGG40) et son papillon en acier inox CF8M. Adaptée pour un montage entre brides PN16, elle supporte une pression de service maximale de 16 bar.

Équipée d'un actionneur double effet Festo Série DFPD, cette vanne assure un contrôle précis des fluides. Sa manchette remplaçable en NBR et son axe en acier inox AISI 420 garantissent une durabilité accrue. Elle fonctionne efficacement dans une plage de température du fluide de -10°C à +100°C.

Caractéristiques principales :

• Type : LUG à oreilles taraudées
• DN : 100
• Raccordement : à placer entre brides PN16
• Pression de service maximale : 16 bar
• Corps : en fonte EN-GJS-400-15 (GGG40) revêtu époxy 250 µm (RAL 5021)
• Papillon : en acier inox CF8M, 1.4408
• Axe : en acier inox AISI 420, 1.4021
• Manchette : remplaçable en NBR
• Plage de température du fluide : de -10°C à +100°C
• Plage de température ambiante : de -10°C à +70°C
• Encombrement : suivant ISO 5752/20, EN 558-1/20, API 609 catégorie A
• Test d'étanchéité : suivant EN 12266-1/P12 taux de fuite A
• Fonctionnement : Muni d'un actionneur double effet Festo Série DFPD
• Commande : pneumatique
• Pression de pilotage : minimum 6 bar
