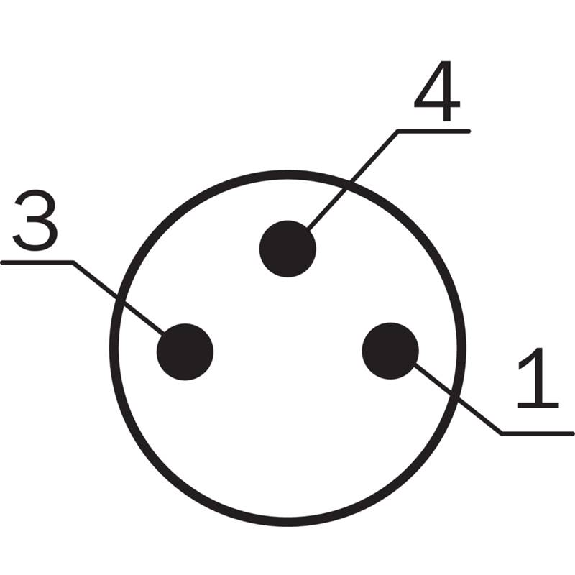

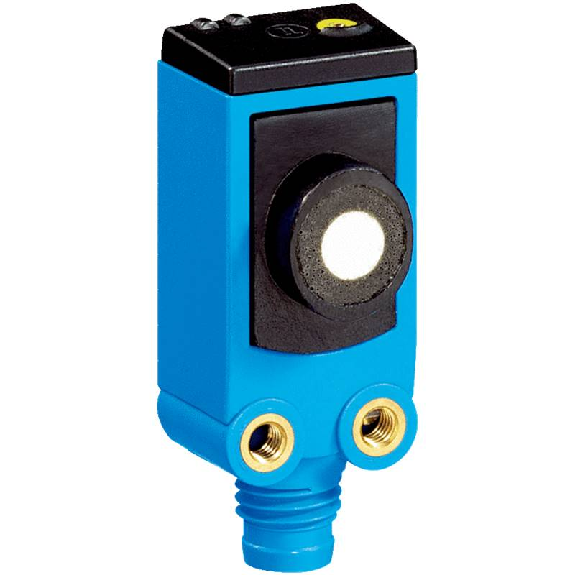

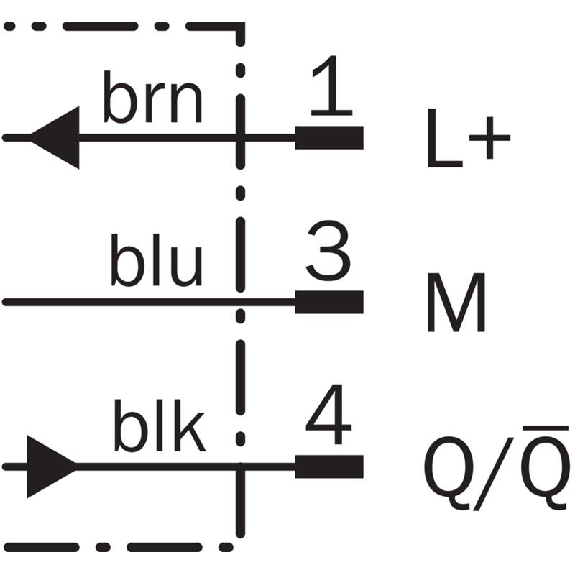

Ultrason PNP P=150mm NO/NF / M08 3P

Capteurs à ultrasons • Fonctions: Contrôle des marques de collage et des doubles épaisseurs pour le papier, carton, métal et plastique• Distance de montage: 20 mm .. . 60 mm, 40 mm ± 3 mm (réglage d'usine) • Temps de réponse: 2,5 ms (Configurable avec le logiciel Connect+) • Sortie de commutation: 2 x PNP (200 mA) (Sorties de commutation Q1 et Q2 protégées contre les courts-circuits) (Q1: sortie de commutation double couche, Q2: sortie de commutation pas de matériau / couche unique, chacune contact NF) (PNP: actif = Uv - (< 2 V) / inactif = 0 V , NPN: actif = 2 V / inactif = Uv.) • Fréquence des ultrasons: 400 kHz • Mode de raccordement:- Câble de raccordement à extrémité ouverte: 7 x 0,25 mm2, 2 m, PUR- Émetteur: câble de connexion vers le récepteur avec connecteur mâle M8, 3 pôles, 1 m, PUR- Récepteur: câble de connexion vers l'émetteur avec connecteur femelle M8, 3 pôles, 1,2 m, PUR• Affichage: 2 x LED • Tension d'alimentation: 20-30Vdc• Indice de protection: IP65 • Température de fonctionnement: +5 °C .. . +60 °C• Poids: 130 g• Série: UD18

Capteur à ultrasons avec sortie numérique• Format: Parallélépipèdique• Mode de fonctionnement- Détecteur à réflexion (fenêtre)- Détecteur à réflexion (point d'action)- Barrage à réflexion• Portée: 20...100 mm • Portée nominale Sn: 70 mm• Fidélité de répétition: ± 0,15 % P.E• Sortie de commutation: PNP• Mode de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 20-30Vdc• Dimensions: 20,1 x 42,5 x 23 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: -25...70 °C• Homologation / conformité: CE, EAC, WEEE• Série: R06K1

Ultrsonic sensor hybrid housing, 80-1200 mm, uscita I/O Link, conn . M12 with teach-in button, cULus

Capteur à ultrasons avec sortie numérique • Format: Parallélépipèdique• Mode de fonctionnement: - Détecteur à réflexion (fenêtre)- Détecteur à réflexion (point d'action)- Barrage à réflexion• Portée: 20...250 mm• Portée Sn: 150 mm• Fidélité de répétition: ± 0,15 % P.E . • Sortie de commutation: PNP• Mode de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 25 Hz• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 20-30Vdc• Dimensions: 12 x 42,5 x 21,6 mm• Matériau du boîtier: ABS• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Classe de protection: IP67• Température ambiante: -25...70 °C• Homologation / conformité: CE, EAC, WEEE, UKCA • Série: R06K1

Capteur à ultrasons avec sortie numérique • Format: Parallélépipèdique• Mode de fonctionnement:- Détecteur à réflexion (fenêtre)- Détecteur à réflexion (point d'action)- Barrage à réflexion• Portée: 50...350 mm• Portée nominale Sn: 240 mm• Fidélité de répétition: ± 0,15 % P.E• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 25 Hz • Synchronisation: Externe, nombre quelconque de capteurs• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 20-30Vdc• Dimensions: 20,1 x 42,5 x 23 mm• Matériau du boîtier: ABS• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Homologation / conformité: CE, EAC, WEEE, UKCA • Classe de protection: IP67 (IEC 60529) • Température ambiante: -25...70 °C• Homologation / conformité: CE, EAC, WEEE • Série: R06K1

Capteur à ultrasons• Format: Cylindrique, M18 x 1, faisceau radial• 3 modes: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 20 mm .. . 150 mm, 250 mm• Sortie numérique: 1 x NPN• Temps de réponse: 32 ms• Interface de communication: -• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Poids: 20 g• Série: UM18-2 Core

Capteur à ultrasons• Format: Cylindrique, M18 x 1, faisceau axial• 3 modes: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 20 mm .. . 150 mm, 250 mm• Sortie numérique: 1 x PNP• Temps de réponse: 32 ms• Interface de communication: -• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Poids: 15 g• Série: UM18-2 Core

Capteur à ultrasons• Format: Cylindrique, M18 x 1, faisceau axial• 3 modes: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 20 mm .. . 150 mm, 250 mm• Sortie numérique: 1 x PNP• Temps de réponse: 32 ms• Interface de communication: -• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Poids: 20 g• Série: UM18-2 Core

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 10 .. . 200 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO) ou NF• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

Détecteur reflex à ultrasons• Format: Parallélépipédique• Type de détection: Barrière reflex• Distance de commutation: 200 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

Données générales Plage de détection Sd 10 … 200 mm Plage de détection valeur finale Sde 30 … 200 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Dérive en température < 0,18 % Sde/K Temps d'activation ton < 15 ms Temps de désactivation toff < 15 ms Fréquence sonique 380 kHz Réglage Teach-in Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie PNP à fermeture (NO) / à ouverture (NC) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Largeur / Diamètre 10,4 mm Hauteur / Longueur 27 mm Profondeur 14 mm Version de raccordement Connecteur déporté M8, L=200 mm

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 30 .. . 250 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Entrée: Synchro• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Mode: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 30 mm .. . 250 mm, 350 mm• Sortie numérique: 1 x PNP• Temps de réponse: 32 ms• Interface de communication: -• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Poids: 15 g• Série: UM18-2 Pro

Capteur à ultrasons• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Modes de fonctionnement: - Point de commutation (DtO)- Fenêtre de commutation/arrière-plan (ObSB)• Portée de travail, portée limite: 350 mm .. . 3.400 mm, 5.000 mm• Sortie numérique: 2 x PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Temps de réponse: 180 ms• Fréquence de commutation: 4 Hz • Interface de communication: -• Mode de raccordement: Connecteur mâle M12, 5 pôles • Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 62,2 mm x 62,2 mm x 32,7 mm• Matériau du boîtier: Plastique (PBT, PET)• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Série: UC30

Capteur à ultrasons• Format: Cylindrique fileté, M12 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Mode: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 40 mm .. . 240 mm, 350 mm• Réglage: Teach• Sortie numérique: 1 x PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Temps de réponse: 30 ms• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12 mm x 12 mm x 55,1 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP67 • Température fonctionnement: –25 °C .. . +70 °C• Série: UM12
