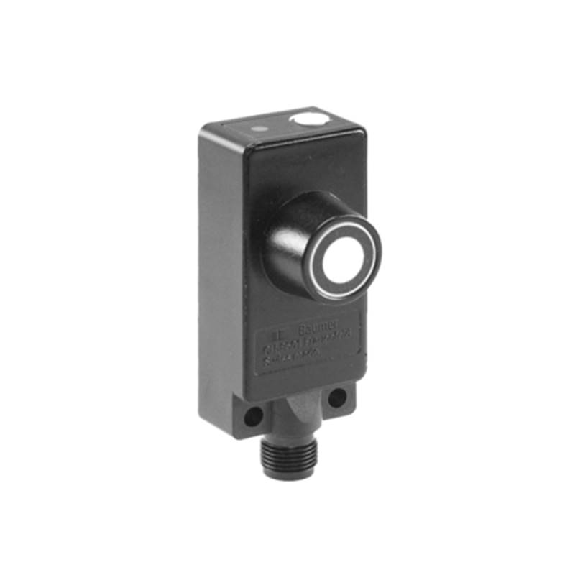

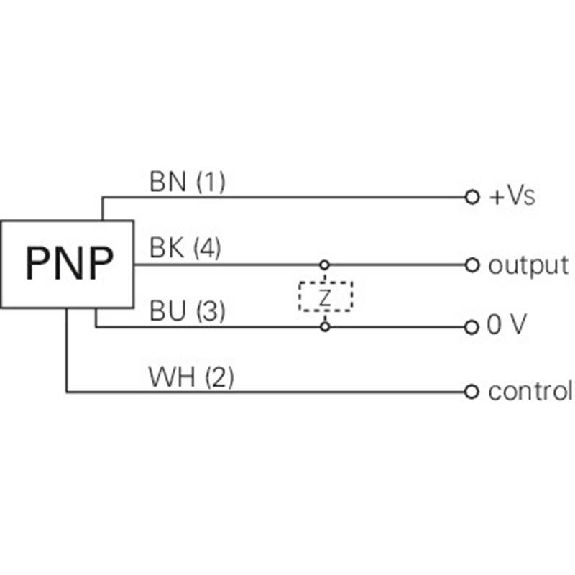

Ultrason Directe PNP NO P60-400mm Pot. 12-30VDC / M12 4P

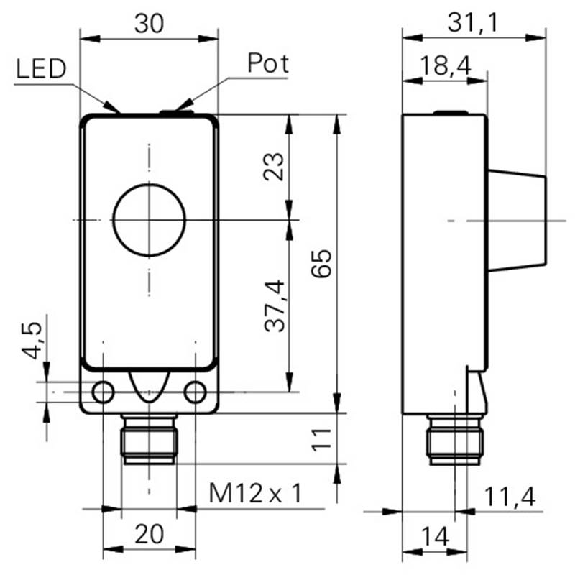

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 60 .. . 400 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Entrée: Synchro• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons à 2 seuils • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Portée: 60 à 400mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 65x30x18mm• Degré de protection: IP 67

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 60 .. . 400 mm• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Entrée: Synchro• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons à 2 seuils • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 60 .. . 400 mm• Réglage: Teach-in• Sortie de commutation: NPN• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 60 .. . 400 mm• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Entrée: Synchro• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur de mesure de distance à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Plage de détection: 60 .. . 400 mm• Réglage: Potentiomètre• Sortie analogique: Tension, 0-10V• Raccordement: Connecteur mâle M12, 4 pôles, 3 fils• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur de mesure de distance à ultrasons • Format: Cylindrique fileté, M12 x 1• Type de détection: Directe sur l'objet• Plage de détection Sd: 60 .. . 400 mm• Réglage: Teach-in• Sortie analogique: Courant, 0-10mA / 10-0mA• Tension d'alimentation: 15-30Vdc• Diamètre: Ø 12 mm• Longueur totale du boîtier: 70 mm• Raccordement: Connecteur mâle M12, 4 pôles• Indice de protection: IP67

Détecteur de mesure de distance à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation Sd: 60 .. . 400 mm• Réglage: Teach-in• Sortie analogique: Tension, 0-10V / 10-0V• Raccordement: Connecteur mâle M12, 4 pôles, 3 fils• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67 • Température de fonctionnement -10 .. . +60 °C

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Portée: 30 à 250 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Entrée: Synchro• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Degré de protection: IP 67• Température de fonctionnement: -10 .. . +60 °C

Ultrsonic sensor hybrid housing, 60-800 mm . analog . 0-10 V+ PNP NO/NC, conn . M12 with teach-in button, cULus

Détecteur de mesure de distance à ultrasons• Type de détection: Directe sur l'objet• Boîtier rectangulaire: 65*30*18mm• Portée: 60 à 400mm• Réglage: Teach-in• Tension d'alimentation: 15-30VDC• Sortie analogique: courant • Mode de raccordement: Connecteur M12 4 pôles, 3 fils• Degré de protection: IP 67

Ultrsonic sensor hybrid housing, 60-800 mm, analog . 4-20 mA+ PNP NO/NC, conn . M12 with teach-in button, cULus

Données générales Plage de détection Sd 100 … 1000 mm Plage de détection valeur finale Sde 100 … 1000 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Synchronisation Oui Version multiplex Sur demande Dérive en température < 0,1 % Sde/K Temps d'activation ton(synch on) < 50 ms Temps de désactivation toff (synch on) < 50 ms Fréquence sonique 240 kHz Réglage Potentiomètre Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie NPN à fermeture (NO) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Matériau du boîtier Polyester / Zinc coulé Largeur / Diamètre 30 mm Hauteur / Longueur 65 mm Profondeur 31 mm Version de raccordement Connecteur M12

Données générales Exécution spéciale Chimiquement robuste Plage de détection Sd 60 … 400 mm Plage de détection valeur initiale Sdc 60 … 400 mm Plage de détection valeur finale Sde 60 … 400 mm Reproductibilité 0,5 mm Résolution < 0,3 mm Temps d'activation ton < 60 ms Temps de désactivation toff < 60 ms Dérive en température < 2 % Sde Fréquence sonique 400 kHz Réglage Teach-in Aide de réglage LED clignotante Indication réception LED jaune / LED rouge Autorisations/certificats Ecolab Données électriques Plage de tension +Vs 15 … 30 VDC Consommation max. (sans charge) 55 mA Circuit de sortie Sortie de courant Signal de sortie 4 ... 20 mA / 20 ... 4 mA Courant de sortie 20 mA Résistance de charge +Vs max. < 1100 Ohm Résistance de charge +Vs min. < 400 Ohm Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Cylindrique avec filetage Matériau du boîtier Acier inoxydable 1.4435 (V4A) Revêtement face active Parylene Matériau joint torique FFKM Face du détecteur résistant à la pression 6 bar, 20'000 cycle Largeur / Diamètre 18 mm Hauteur / Longueur 91,5 mm

Détecteur de mesure de distance à ultrasons • Format: Cylindrique fileté, M12 x 1 • Type de détection: Directe sur l'objet• Plage de détection Sd: 60 .. . 400 mm• Réglage: Teach-in• Sortie analogique: Tension, 0-10V / 10-0V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 15-30Vdc• Diamètre: Ø 12 mm• Longueur totale du boîtier: 70 mm• Matériau du boîtier: Laiton nickelé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C
