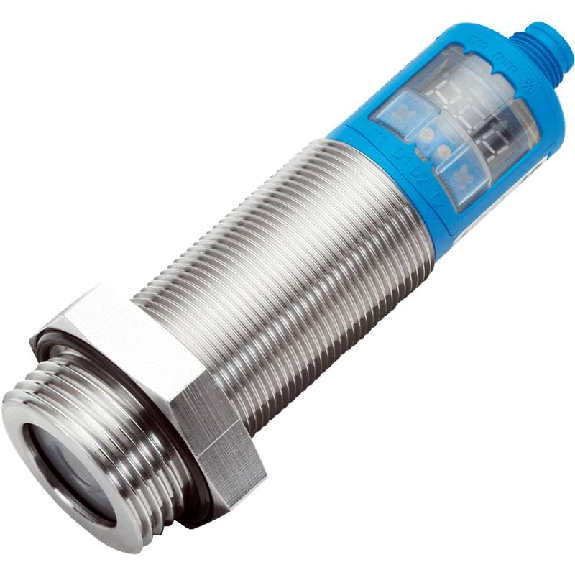

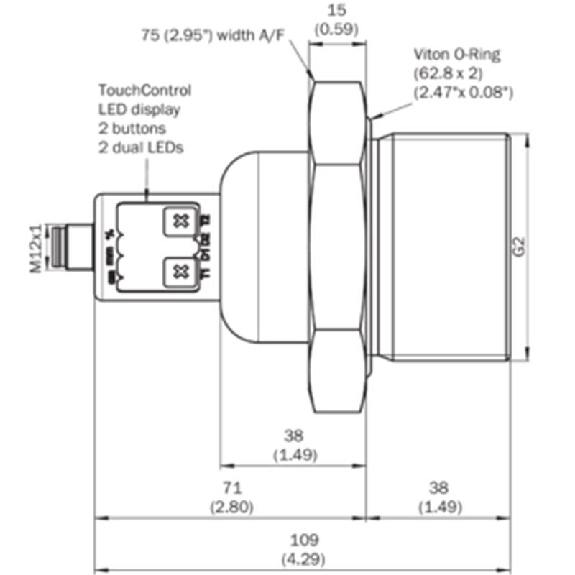

Ultrason p/mesure de niveau P350-3400mm (8000mm) ANA+PNP, G2

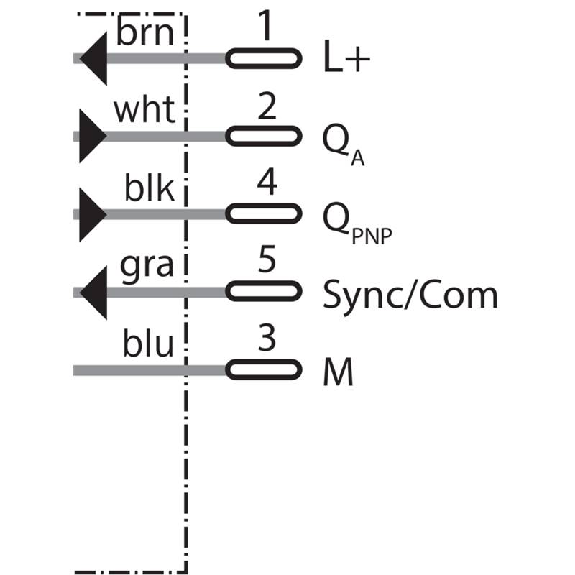

Capteur de niveau à ultrasons• Distance de détection dans un réservoir: 350 mm .. . 3.400 mm• Distance de détection dans un tube plongeur: 350 mm .. . 8.000 mm• Pression du process: 0 bar .. . 6 bar, surpression• Signal de sortie: 1 x PNP + 4 mA .. . 20 mA / 0 V .. . 10 V• Raccord process: G 2 A PN 6• Température de process: –25 °C .. . +70 °C• Mode de raccordement: Connecteur cylindrique M12 x 1, 5 pôles• Matériau du boîtier: PVDF, PBT, TPU• Série: UP56

Capteur de niveau à ultrasons• Distance de détection dans un réservoir: 85 mm .. . 350 mm• Distance de détection dans un tube plongeur: 85 mm .. . 1.500 mm• Pression du process: 0 bar .. . 6 bar, surpression• Signal de sortie: 1 x PNP + 4 mA .. . 20 mA / 0 V .. . 10 V• Raccord process: G 1 A• Température de process: –25 °C .. . +70 °C• Mode de raccordement: Connecteur cylindrique M12 x 1, 5 pôles• Tension d'alimentation: 9-30Vdc• Matériau du boîtier: Acier inoxydable 1.4571, PBT, TPU• Série: UP56

Capteur de niveau à ultrasons• Distance de détection dans un réservoir: 200 mm .. . 1.300 mm• Distance de détection dans un tube plongeur: 200 mm .. . 5.000 mm• Pression du process: 0 bar .. . 6 bar, surpression• Signal de sortie: 1 x PNP + 4 mA .. . 20 mA / 0 V .. . 10 V• Raccord process: G 1 A• Température de process: –25 °C .. . +70 °C• Mode de raccordement: Connecteur cylindrique M12 x 1, 5 pôles• Tension d'alimentation: 9-30Vdc• Matériau du boîtier: Acier inoxydable 1.4571, PBT, TPU• Série: UP56

Capteur de niveau à ultrasons• Distance de détection dans un réservoir: 30 mm .. . 250 mm• Distance de détection dans un tube plongeur: 30 mm .. . 990 mm• Pression du process: 0 bar .. . 6 bar, surpression• Signal de sortie: 1 x PNP + 4 mA .. . 20 mA / 0 V .. . 10 V• Raccord process: G 1 A• Température de process: –25 °C .. . +70 °C• Raccordement: Connecteur cylindrique M12 x 1, 5 pôles• Tension d'alimentation: 9-30Vdc• Matériau du boîtier: Acier inoxydable 1.4571, PBT, TPU• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Série: UP56

Capteur à ultrasons• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Modes de fonctionnement: Elimination de premier plan/zone de détection• Portée de travail, portée limite: 350 mm .. . 3.400 mm, 5.000 mm • Sortie analogique: 1 x 0 V .. . 10 V (= 100 kO) (basculement automatique sur la sortie de courant ou de tension, en fonction de la charge), 1 x 4 mA .. . 20 mA (= 500 O) (pour 4 mA .. . 20 mA et Uv = 20 V charge max . = 100 O) (basculement automatique sur la sortie de courant ou de tension, en fonction de la charge)• Temps de réponse: 180 ms (le lissage en aval du signal analogique peut prolonger de 200 % le temps de réponse en fonction de l'application) • Entrée multifonction (MF): 1 x MF• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 62,2 mm x 62,2 mm x 32,7 mm• Matériau du boîtier: Plastique (PBT, PET)• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Série: UC30

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 350 .. . 2500 mm• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Entrée: Synchro• Raccordement: Câble 2 m• Tension d'alimentation: 15-30Vdc• Dimensions: Ø 30 (44,5) x 95 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 350 .. . 2500 mm• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Entrée: Synchro• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 15-30Vdc• Dimensions: Ø 30 (44,5) x 95 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

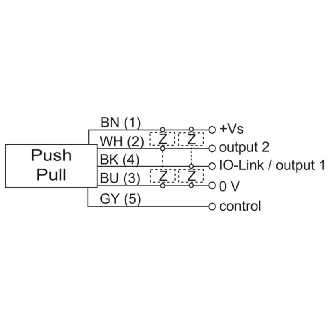

Capteur à ultrasons• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Modes de fonctionnement: - Point de commutation (DtO)- Fenêtre de commutation/arrière-plan (ObSB)• Portée de travail, portée limite: 350 mm .. . 3.400 mm, 5.000 mm• Sortie numérique: 1 x push-pull : PNP/NPN• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Temps de réponse: 180 ms• Fréquence de commutation: 4 Hz• Interface de communication: IO-Link, V1.0• Entrée multifonction (MF): 1 x MF• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 62,2 mm x 62,2 mm x 32,7 mm• Matériau du boîtier: Plastique (PBT, PET)• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +70 °C• Série: UC30

Détecteur à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Distance de commutation Sd: 350 .. . 2500 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Temps d'activation ton/toff: < 160 ms• Entrée: Synchro• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions: Ø 30 (44,5) x 95 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -25 .. . +60 °C

Détecteur à ultrasons à 2 seuils • Format: Cylindrique fileté, M30 x 1.5• Type de détection: Directe sur l'objet• Distance de commutation: 350 .. . 2500 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 30 mm (44,5 mm)• Longueur: 95 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

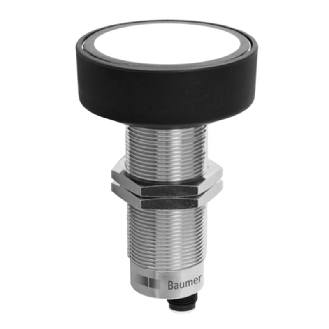

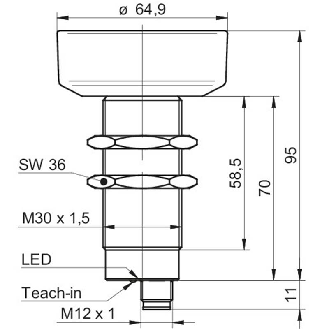

Capteur à ultrasons avec sortie numérique• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe de fonctionnement:- Barrage à réflexion- Détecteur à réflexion (point d'action)- Détecteur à réflexion (fenêtre)• Portée: 600...8000 mm• Portée nominale Sn: 6000 mm• Sortie de commutation: PNP (x2)• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 3 Hz• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 65 x 116,2 mm• Matériau du boîtier: Laiton nickelé, PBT, TPU• Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: M30M1

Détecteur à ultrasons à 2 seuils • Format: Cylindrique fileté, M30 x 1.5• Type de détection: Directe sur l'objet• Distance de commutation: 350 .. . 2500 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Diamètre: 30 mm (44,5 mm)• Longueur: 95 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Capteur de niveau à ultrasons• Distance de détection dans un réservoir: 200 mm .. . 1.300 mm• Distance de détection dans un tube plongeur: 200 mm .. . 5.000 mm• Pression du process: 0 bar .. . 6 bar, surpression• Signal de sortie: 2 x PNP• Raccord process: G 1 A• Température de process: –25 °C .. . +70 °C• Mode de raccordement: Connecteur cylindrique M12 x 1, 5 pôles• Tension d'alimentation: 9-30Vdc• Matériau du boîtier: Acier inoxydable 1.4571, PBT, TPU• Série: UP56

Capteur à ultrasons avec sortie analogique• Format: Parallélépipèdique• Principe de détection: Directe sur l'objet• Plage de mesure: 50...350 mm• Portée nominale Sn: 240 mm• Fidélité de répétition: ± 0,15 % P.E• Sortie analogique: 4…20 mA• Caractéristique de sortie: Linéaire croissant/décroissant• Synchronisation: Externe, nombre quelconque de capteurs• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 20-30Vdc• Dimensions: 20,1 x 42,5 x 23 mm• Matériau du boîtier: ABS• Face sensible, matériau: Mousse PU/Résine époxy/Verre• Classe de protection: IP67 (IEC 60529) • Température ambiante: -25...70 °C• Homologation / conformité: CE, EAC, WEEE, UKCA • Série: R06K1

Capteur à ultrasons avec sortie analogique• Format: Parallélépipèdique• Principe de détection: Directe sur l'objet• Plage de mesure: 20…250 mm• Portée nominale Sn: 150 mm• Fidélité de répétition: ± 0,15 % P.E . • Sortie analogique: 0…10 V• Caractéristique de sortie: Linéaire croissant/décroissant• Synchronisation: Externe, nombre quelconque de capteurs• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 20-30Vdc• Dimensions: 12 x 42.5 x 21.6 mm• Matériau du boîtier: ABS• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Classe de protection: IP67• Température ambiante: -25...70 °C• Homologation / conformité: CE, EAC, WEEE, UKCA• Série: R06K1
