Ultrason Directe Push-Pull NO P3-150mm Teach focal / M08 4P+C

Détecteur à ultrasons• Format: Parallélépipédique• Version: IO-Link • Principe de détection: Directe sur l'objet • Plage de détection Sd: 15 … 500 mm• Réglage: qTeach, Line-Teach, IO-Link• Reproductibilité: 0,5 mm• Sortie de commutation: Push-pull• Interface: IO-Link V1.1, 38,4 kBaud (COM 2)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P: 12,9 mm x 32,2 mm x 23 mm• Matériau du boîtier: Plastique (ASA, PMMA)• Indice de protection: IP67• Température de fonctionnement: -25 … +65 °C• Série: U300

Données générales Plage de détection Sd 10 … 200 mm Plage de détection valeur finale Sde 30 … 200 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Dérive en température < 0,18 % Sde/K Temps d'activation ton < 15 ms Temps de désactivation toff < 15 ms Fréquence sonique 380 kHz Réglage Teach-in Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie PNP à fermeture (NO) / à ouverture (NC) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Largeur / Diamètre 10,4 mm Hauteur / Longueur 27 mm Profondeur 14 mm Version de raccordement Connecteur déporté M8, L=200 mm

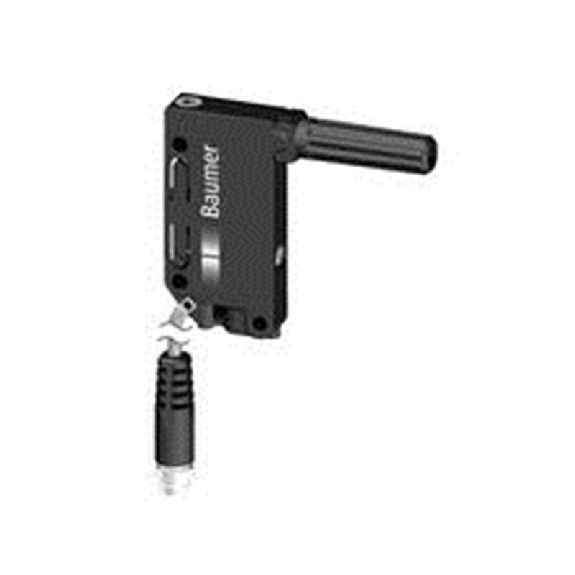

Détecteur de mesure de distance à ultrasons• Format: Parallélépipédique, faisceau latéral avec focalisateur• Type de détection: Directe sur l'objet• Plage de détection Sd: 30 .. . 200 mm• Réglage: Teach-in• Sortie analogique: Tension, 0-10V• Raccordement: Câble avec connecteur M8, 4 pôles, 200 mm• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 8,6 x 48,8 x 57,7 mm• Matériau du boîtier: PA 12• Indice de protection: IP67 • Température de fonctionnement: 0 .. . +60 °C• Série: 09

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 10 .. . 200 mm• Réglage: Teach-in• Sortie de commutation: NPN• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 10 .. . 200 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100...1000 mm• Réglage: qTeach ou déporté, 1 point ou "fenêtre• Sortie de commutation: Push-Pull• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 18 x 45 x 32 mm• Matériau du boîtier: Plastique (ASA, PmmA) • Indice de protection: IP67 • Température de fonctionnement: -25 .. . +65 °C • Série: NextGen

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 10 .. . 200 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO) ou NF• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 40 .. . 400 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons à 2 seuils• Format: Parallélépipédique• Version: IO-Link dual channel • Principe de détection: Directe sur l'objet • Plage de détection Sd: 15 … 500 mm• Réglage: qTeach, Line-Teach, IO-Link• Reproductibilité: 0,5 mm• Sortie de commutation: Push-pull• Interface: IO-Link V1.1, 38,4 kBaud (COM 2)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P: 12,9 mm x 32,2 mm x 23 mm• Matériau du boîtier: Plastique (ASA, PMMA)• Indice de protection: IP67• Température de fonctionnement: -25 … +65 °C• Série: U300

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Fonction multiplexage: Oui

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100...1000 mm• Réglage: qTeach• Sortie de commutation: Push-Pull• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Câble PUR (4 x 0,25 mm²), 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 18 x 45 x 32 mm• Materiau du boîtier: Plastique (ASA, PmmA)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +65 °C• Série: NextGen

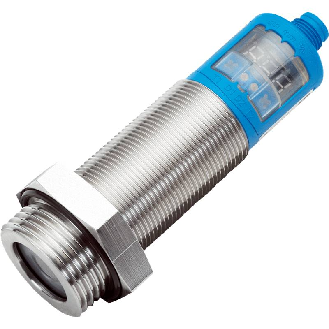

Détecteur à ultrasons• Format: Cylindrique fileté, M18 x 1• Type de détection: Directe sur l'objet• Distance de commutation: 100...1000 mm• Réglage: qTeach ou déporté 1 point ou fenêtre• Sortie de commutation: Push-Pull• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 18 mm • Longueur totale du boîtier: 64 mm • Longueur de filetage utile: 36 mm • Matériau du boîtier: Laiton nickelé/ TR90 • Indice de protection: IP67• Température de fonctionnement -25 .. . +70 °C • Série: UR18

Détecteur à ultrasons• Format: Parallélépipédique• Version: IO-Link • Principe de détection: Directe sur l'objet • Plage de détection Sd: 15 … 500 mm• Réglage: qTeach, Line-Teach, IO-Link• Reproductibilité: 0,5 mm• Sortie de commutation: Push-pull• Interface: IO-Link V1.1, 38,4 kBaud (COM 2)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P: 12,9 mm x 32,2 mm x 23 mm• Matériau du boîtier: Plastique (ASA, PMMA)• Indice de protection: IP67• Température de fonctionnement: -25 … +65 °C• Série: U300
