Ultrason Directe M30 ANA 4-20mA/0-10V P=350-5000mm Axial / M12 5P

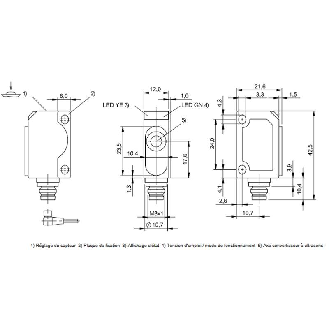

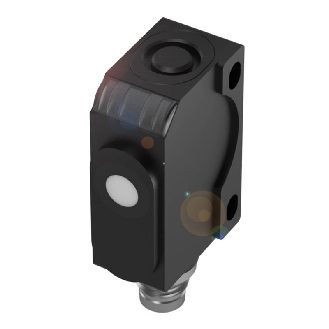

Capteur à ultrasons avec sortie analogique• Format: Parallélépipédique• Principe de détection: Directe sur l'objet • Portée: 350...5000 mm• Portée nominale: Sn: 3400 mm• Fidélité de répétition: ± 0,15 % P.E . • Sortie analogique: 0…10 V / 4…20 mA• Caractéristique de sortie: Linéaire croissant/décroissant• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 9-30Vdc • Dimensions: 62,2 x 62,2 x 32,7 mm• Matériau du boîtier: PBT• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Classe de protection: IP67 (IEC 60529) • Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: Q62K1

Capteur à ultrasons avec sortie numérique• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe de fonctionnement:- Barrage à réflexion- Détecteur à réflexion (point d'action)- Détecteur à réflexion (fenêtre)- Mesure analogique (courbe)• Portée: 350...5000 mm • Portée nominale Sn: 3400 mm• Fidélité de répétition: ± 0,15 % P.E.• Sortie de commutation: PNP (x2)• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 4 Hz• Sortie analogique: 0...10 V / 4...20 mA• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 47,5 x 113,2 mm• Matériau du boîtier: Laiton, PBT, TPU• Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: M30M1

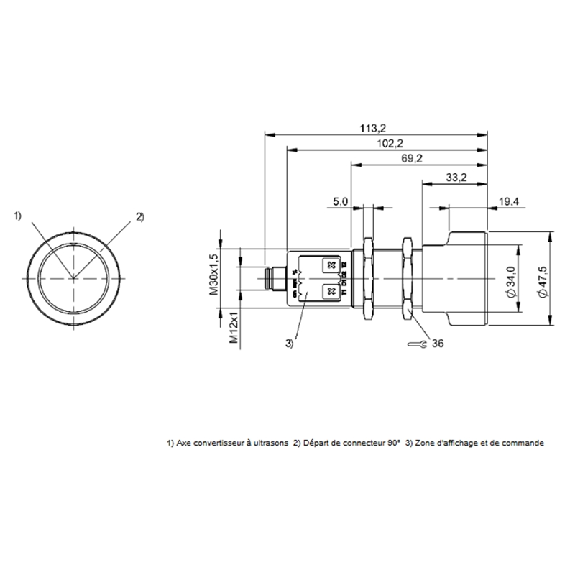

Capteur à ultrasons avec sortie analogique et numérique• Format: Cylindrique, M30 x 1.5, faisceau axial• Mode de fonctionnement:- Détecteur à réflexion (fenêtre)- Détecteur à réflexion (point d'action)- Barrage à réflexion- Mesure analogique (courbe)• Portée: 350...5000 mm• Portée nominale Sn: 3400 mm• Fidélité de répétition: ± 0,15 % P.E . • Sortie analogique: 0…10 V / 4…20 mA• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Fréquence de commutation: 4 Hz• Synchronisation: Interne, 10 capteurs max• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 47,5 x 113,2 mm• Matériau du boîtier: Laiton; PBT, TPU• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: M30M1

Capteur à ultrasons haute pression avec sortie analogique et numérique• Format: Cylindrique fileté, M30 x 1• Principe de détection: Directe sur l'objet • Portée: 200...5000 mm• Dispositif de réglage: Touche (2x)• Fidélité de répétition: ± 0,15 % P.E . • Sortie analogique: 4-20mA/0-10Vdc• Caractéristique de sortie: Linéaire croissant/décroissant • Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 5 Hz• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 30 x 114.5 mm• Raccord process: G 1" • Matériau du boîtier: Acier inoxydable (1.4571); PBT, TPU• Face sensible, matériau: PTFE • Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Résistance à la pression max.: 6 bar • Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA • Série: M30E2

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 350...5000 mm• Portée nominale: Sn 3400 mm• Fidélité de répétition: ± 0,15 % P.E.• Sortie analogique: 0…10 V / 4…20 mA• Caractéristique de sortie: Linéaire croissant/décroissant• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimention: 9-30Vdc• Dimensions: Ø 47,5 x 113,2 mm• Matériau du boîtier: Laiton nickelé, PBT, TPU• Face sensible, matériau: Mousse PU/Résine époxy/Verre• Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: M30M1

Capteur à ultrasons avec sortie analogique• Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Principe de détection: Directe sur l'objet• Portée: 200...2000 mm• Portée nominale Sn: 1300mm• Réglage: Touche (2x)• Fidélité de répétition: ± 0,15 % P.E . • Sortie analogique: 0…10 V / 4…20 mA• Caractéristique de sortie: Linéaire croissant/décroissant• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 30 x 94.5(50.5) mm• Matériau du boîtier: Laiton, PBT, TPU• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: M30M1

Capteur à ultrasons avec sortie analogique• Format: Cylindrique, M30 x 1,5, faisceau axial• Principe de détection: Directe sur l'objet • Portée: 200...2000 mm• Portée Sn: 1300 mm• Réglage: Touche (2x)• Sortie analogique: 0...10 V / 4...20 mA• Caractéristique de sortie: Linéaire croissant/décroissant• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 30 x 94,5 mm• Matériau du boîtier: Acier inoxydable, PBT, TPU• Face sensible, matériau: Mousse PU/Résine époxy/Verre• Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: M30E1

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonction: Mesure• Portée de travail, portée limite: 350 mm .. . 3.400 mm, 5.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie analogique: 4-20mA ou 0-10V• Résolution: 12 bit• Temps de réponse: 180 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 47,5 mm x 47,5 mm x 102 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonctions: Mesure et détection (3 modes)• Portée de travail, portée limite: 350 mm .. . 3.400 mm, 5.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie analogique: 4-20mA ou 0-10V• Résolution: 12 bit• Sortie numérique: 1 x PNP• Type de commutation: Contact NO/NF• Fréquence de commutation: 4 Hz • Temps de réponse: 180 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 47,5 mm x 47,5 mm x 102 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur à ultrasons avec sortie numérique• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe de fonctionnement:- Barrage à réflexion- Détecteur à réflexion (point d'action)- Détecteur à réflexion (fenêtre)- Mesure analogique (courbe)• Portée: 200...2000 mm• Portée nominale Sn: 1300 mm• Fidélité de répétition: ± 0,15 % P.E.• Sortie de commutation: PNP (x2)• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 8 Hz• Sortie analogique: 0...10 V / 4...20 mA• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 30 x 94.5(50.5) mm• Matériau du boîtier: Laiton, PBT, TPU• Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: M30M1

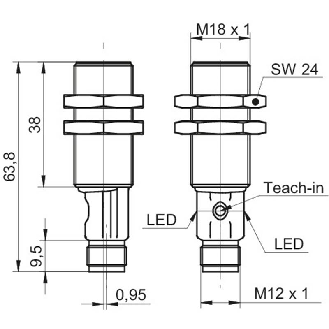

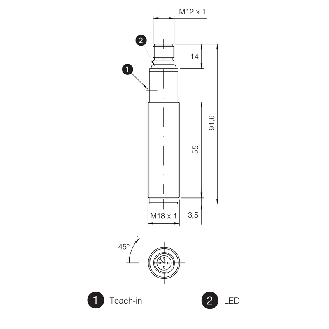

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Mode: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 65 mm .. . 350 mm, 600 mm• Sortie analogique: 4..20mA, 12 bit• Temps de réponse: 64 ms• Interface de communication: -• Entrée: 1 x MF (apprentissage par teach-in)• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Poids: 25 g• Série: UM18-2 Pro

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonctions: Mesure et détection (3 modes)• Portée de travail, portée limite: 600 mm .. . 6.000 mm, 8.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie analogique: 4-20mA ou 0-10V• Résolution: 12 bit• Sortie numérique: 1 x PNP• Type de commutation: Contact NO/NF• Fréquence de commutation: 3 Hz• Temps de réponse: 240 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 65 mm x 65 mm x 105 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur à ultrasons avec sortie analogique et numérique• Format: Cylindrique, M30 x 1.5, faisceau axial• Mode de fonctionnement:- Détecteur à réflexion (fenêtre)- Détecteur à réflexion (point d'action)- Barrage à réflexion- Mesure analogique (courbe)• Portée: 200...2000 mm • Portée nominale Sn: 1300 mm• Fidélité de répétition: ± 0,15 % P.E.• Sortie analogique: 0…10 V / 4…20 mA• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Fréquence de commutation: 8 Hz• Synchronisation: Interne, 10 capteurs max• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimention: 9-30Vdc• Dimensions: Ø 47,5 x 113,2 mm• Matériau du boîtier: Laiton; PBT, TPU• Face sensible, matériau: Mousse PU/Résine époxy/Verre• Classe de protection: IP67 (IEC 60529)• Température ambiante: -25...70 °C• Homologation / conformité: cULus LISTED, CE, EAC, WEEE, UKCA• Série: M30M1

Capteur à ultrasons haute pression avec sortie analogique • Format: Cylindrique fileté, M30 x 1• Mode de fonctionnement:- Détecteur à réflexion (point d'action)- Mesure analogique (courbe)- Détecteur à réflexion (fenêtre)- Barrage à réflexion• Portée: 85...1500 mm• Dispositif de réglage: Touche (2x)• Fidélité de répétition: ± 0,15 % P.E . • Sortie analogique: 4-20mA/0-10Vdc• Caractéristique de sortie: Linéaire croissant/décroissant • Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 9 Hz• Synchronisation: Interne, 10 capteurs max.• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions: Ø 30 x 114.5 mm• Raccord process: G 1" • Matériau du boîtier: Acier inoxydable (1.4571); PBT, TPU• Face sensible, matériau: PTFE • Classe de protection IEC 60529: IP67• Température ambiante: -25...70 °C• Résistance à la pression max.: 6 bar • Série: M30E2

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonction: Mesure• Portée de travail, portée limite: 600 mm .. . 6.000 mm, 8.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie analogique: 4-20mA ou 0-10V• Résolution: 12 bit• Temps de réponse: 240 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 65 mm x 65 mm x 105 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2
