Ultrason Barrage

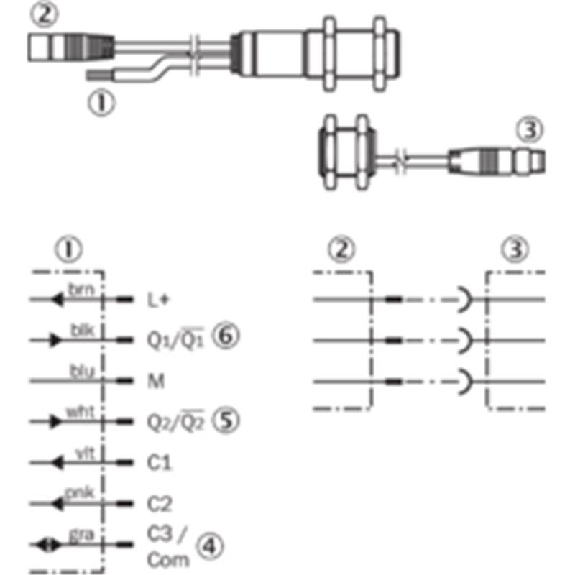

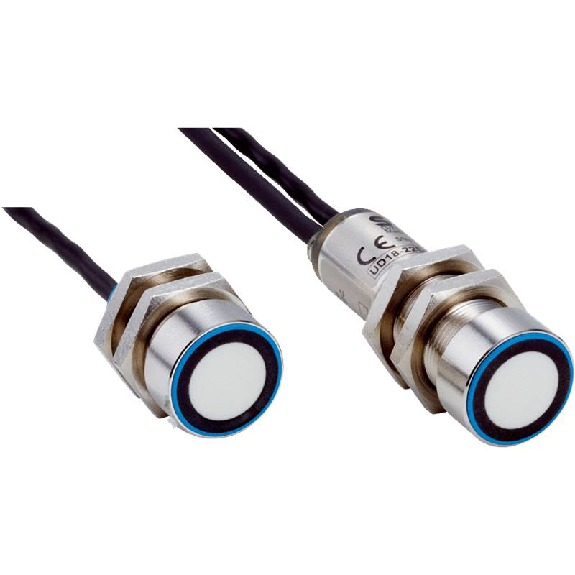

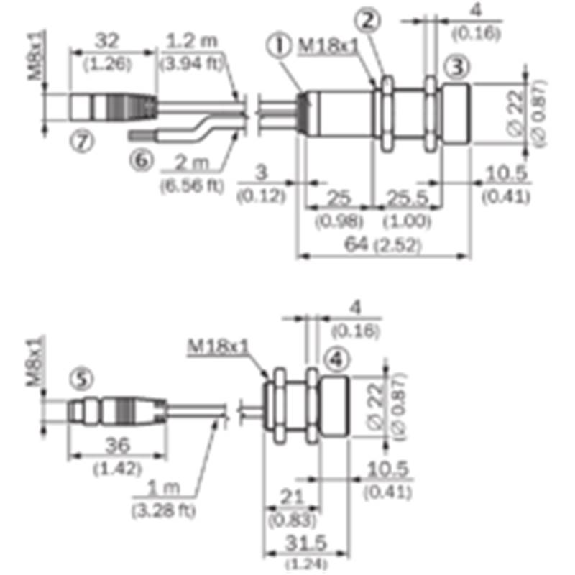

Capteurs à ultrasons • Fonctions: Contrôle des marques de collage et des doubles épaisseurs pour le papier, carton, métal et plastique• Distance de montage: 20 mm .. . 60 mm, 40 mm ± 3 mm (réglage d'usine) • Temps de réponse: 2,5 ms (Configurable avec le logiciel Connect+) • Sortie de commutation: 2 x PNP (200 mA) (Sorties de commutation Q1 et Q2 protégées contre les courts-circuits) (Q1: sortie de commutation double couche, Q2: sortie de commutation pas de matériau / couche unique, chacune contact NF) (PNP: actif = Uv - (< 2 V) / inactif = 0 V , NPN: actif = 2 V / inactif = Uv.) • Fréquence des ultrasons: 400 kHz • Mode de raccordement:- Câble de raccordement à extrémité ouverte: 7 x 0,25 mm2, 2 m, PUR- Émetteur: câble de connexion vers le récepteur avec connecteur mâle M8, 3 pôles, 1 m, PUR- Récepteur: câble de connexion vers l'émetteur avec connecteur femelle M8, 3 pôles, 1,2 m, PUR• Affichage: 2 x LED • Tension d'alimentation: 20-30Vdc• Indice de protection: IP65 • Température de fonctionnement: +5 °C .. . +60 °C• Poids: 130 g• Série: UD18

Détecteur à ultrasons• Format: Parallélépipédique, faisceau latéral• Type de détection: Barrage (émetteur) • Distance de commutation: 700 mm avec récepteur UEDK• Sortie de commutation: -• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: 0 .. . +60 °C

Données générales Emetteur / Récepteur Emetteur Plage de détection Sd 0 … 700 mm Plage de détection valeur finale Sde 0 … 700 mm Fréquence sonique 220 kHz Aide de réglage LED clignotante Indication de fonctionnement LED jaune Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 22 mA Ondulation résiduelle < 10 % Vs Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Matériau du boîtier Polyester / Zinc coulé Largeur / Diamètre 30 mm Hauteur / Longueur 65 mm Profondeur 18,5 mm Version de raccordement Connecteur M12

Détecteur de mesure de distance à ultrasons• Format: Cylindrique fileté, M18 x 1• Principe du capteur: Barrière simple• Principe de détection: Emetteur• Distance de commutation: 0.. . 2000 mm• Réglage: -• Sortie: -• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 64.3 mm• Longueur de filetage utile: 37.3 mm• Matériau du boîtier: Acier inoxydable (V2A)/ TR90• Revêtement face active: PEEK• Indice de protection: IP67, IP69• Température de fonctionnement: -25 .. . +65 °C• Série: UR18

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrage (émetteur) • Distance de commutation: 0 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: -• Type de commutation: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur de mesure de distance à ultrasons• Format: Cylindrique fileté, M18 x 1• Principe du capteur: Barrière simple• Principe de détection: Récepteur• Distance de commutation: 0.. . 2000 mm• Réglage: qTeach, Line-Teach, IO-Link• Sortie: Push-pull• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 64.3 mm• Longueur de filetage utile: 37.3 mm• Matériau du boîtier: Acier inoxydable (V2A)/ TR90• Revêtement face active: PEEK• Indice de protection: IP67, IP69• Température de fonctionnement: -25 .. . +65 °C• Série: UR18

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrage (récepteur) • Distance de commutation : 0 .. . 700 mm avec émetteur USDK• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Antivalente (NO+NF)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrage (récepteur) • Distance de commutation : 0 .. . 700 mm avec émetteur USDK• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Antivalente (NO+NF)• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrage (récepteur) • Distance de commutation: 0 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Indice de protection: IP67• Température de fonctionnement: 0 .. . +60 °C

Capteur à ultrasons• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 1100 mm (0 .. . 1100 mm)• Réglage: Aucun• Angle de faisceau: ± 9° • Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Temps de réponse: 1 ms• Fréquence de commutation: 500 Hz• Raccordement: Câble 2 m, PVC• Tension d'alimentation: 19-30Vdc• Dimensions: 25 mm x 50 mm x 13 mm• Matériau du boîtier: PBTP• Indice de protection: IP67• Température de fonctionnement: - 15°C…+ 60°C• Homologations: CE• Série: UH

Capteur à ultrasons• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 1100 mm (0 .. . 1100 mm)• Réglage: Aucun• Angle de faisceau: ± 9° • Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Temps de réponse: 1 ms• Fréquence de commutation: 500 Hz• Raccordement: Câble 2 m, PVC• Tension d'alimentation: 19-30Vdc• Dimensions: 25 mm x 50 mm x 13 mm• Matériau du boîtier: PBTP• Indice de protection: IP67• Température de fonctionnement: - 15°C…+ 60°C• Homologations: CE• Série: UH

Capteur à ultrasons• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 1100 mm (0 .. . 1100 mm)• Réglage: Aucun• Angle de faisceau: ± 9° • Sortie de commutation: NPN• Type de commutation: Contact à fermeture (NO)• Temps de réponse: 1 ms• Fréquence de commutation: 500 Hz• Raccordement: Câble 2 m, PVC• Tension d'alimentation: 19-30Vdc• Dimensions: 25 mm x 50 mm x 13 mm• Matériau du boîtier: PBTP• Indice de protection: IP67• Température de fonctionnement: - 15°C…+ 60°C• Homologations: CE• Série: UH

Capteur à ultrasons• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Émetteur + Récepteur• Portée Sn: 1100 mm (0 .. . 1100 mm)• Réglage: Aucun• Angle de faisceau: ± 9° • Sortie de commutation: NPN• Type de commutation: Contact à ouverture (NF)• Temps de réponse: 1 ms• Fréquence de commutation: 500 Hz• Raccordement: Câble 2 m, PVC• Tension d'alimentation: 19-30Vdc• Dimensions: 25 mm x 50 mm x 13 mm• Matériau du boîtier: PBTP• Indice de protection: IP67• Température de fonctionnement: - 15°C…+ 60°C• Homologations: CE• Série: UH
