Ultrason Directe M18 PNP NF P100-1000mm Teach Prod. chim. / M12 4P

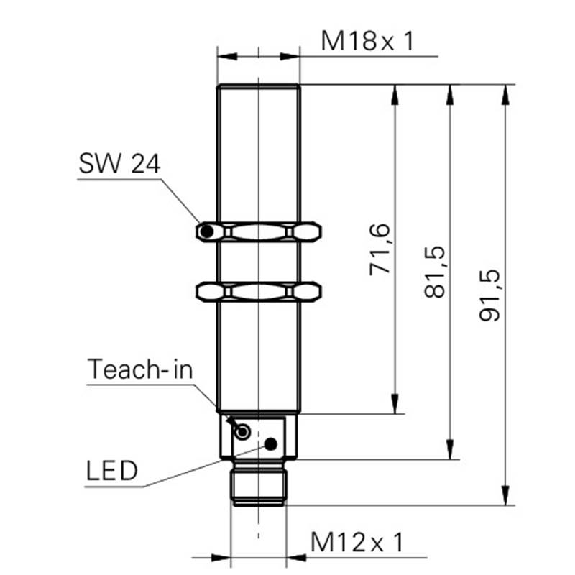

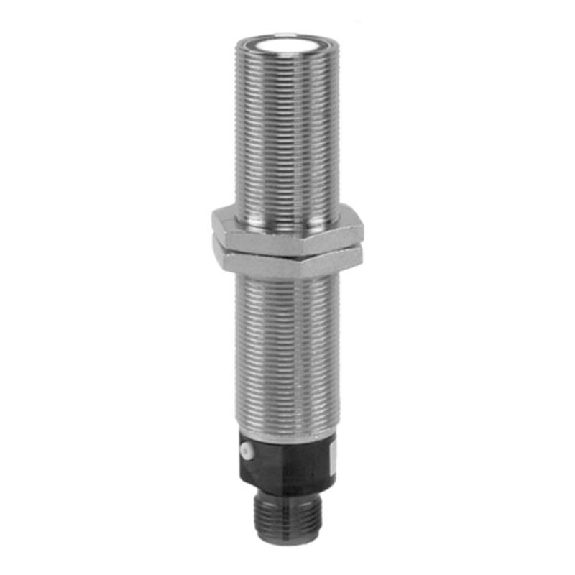

Détecteur à ultrasons• Format: Cylindrique fileté, M18 x 1, inox (V4A)• Exécution spéciale: Résistant aux produits chimiques• Type de détection: Directe sur l'objet• Distance de commutation Sd: 60 .. . 400 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 15-30Vdc• Diamètre: 18 mm• Longueur totale du boîtier: 91,5 mm• Matériau du boîtier: Acier inoxydable 1.4435 (V4A)• Face du détecteur résistant à la pression: 6 bar• Indice de protection: IP67• Température de fonctionnement: 0 .. . +60 °C

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Entrée: Synchro• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Fonction multiplexage: Oui

Détecteur de mesure de distance à ultrasons • Format: Cylindrique fileté, M18 x 1, faisceau axial• Type de détection: Directe sur l'objet• Réglage: Teach-in• Plage de détection Sd: 100 .. . 1000 mm• Sortie analogique: Tension, 0-10V / 10-0V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 15-30Vdc• Dimensions: M18 x 90 mm• Indice de protection: IP67

Détecteur à ultrasons à 2 seuils • Format: Cylindrique fileté, M30 x 1.5• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: NPN• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 30 mm• Longueur: 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Données générales Plage de détection Sd 100 … 1000 mm Plage de détection valeur finale Sde 100 … 1000 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Synchronisation Oui Version multiplex Sur demande Dérive en température < 0,1 % Sde/K Temps d'activation ton(synch on) < 50 ms Temps de désactivation toff (synch on) < 50 ms Fréquence sonique 240 kHz Réglage Potentiomètre Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie NPN à fermeture (NO) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Matériau du boîtier Polyester / Zinc coulé Largeur / Diamètre 30 mm Hauteur / Longueur 65 mm Profondeur 31 mm Version de raccordement Connecteur M12

Détecteur de mesure de distance à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Réglage: Teach-in• Sortie analogique: Courant, 4-20mA / 20-4mA• Raccordement: Connecteur mâle M12, 4 pôles, 3 fils• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur de mesure de distance à ultrasons • Format: Cylindrique fileté, M30 x 1.5, faisceau axial• Type de détection: Directe sur l'objet• Version: Standard• Distance de commutation Sd: 100 .. . 1000 mm• Réglage: Teach-in• Sortie analogique: Tension, 0-10V / 10-0V• Raccordement: Connecteur mâle M12, 4 pôles, 3 fils• Tension d'alimentation: 15-30Vdc• Dimensions: Ø 30 x 70 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons à 2 seuils • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100 .. . 1000 mm• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Entrée: Synchro• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrière reflex• Distance de commutation: 0 .. . 1000 mm• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 100...1000 mm• Réglage: qTeach ou déporté, 1 point ou "fenêtre• Sortie de commutation: Push-Pull• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 18 x 45 x 32 mm• Matériau du boîtier: Plastique (ASA, PmmA) • Indice de protection: IP67 • Température de fonctionnement: -25 .. . +65 °C • Série: NextGen

Détecteur à ultrasons• Format: Cylindrique fileté, M18 x 1• Type de détection: Directe sur l'objet• Distance de commutation: 100...1000 mm• Réglage: qTeach ou déporté 1 point ou fenêtre• Sortie de commutation: Push-Pull• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 18 mm • Longueur totale du boîtier: 64 mm • Longueur de filetage utile: 36 mm • Matériau du boîtier: Laiton nickelé/ TR90 • Indice de protection: IP67• Température de fonctionnement -25 .. . +70 °C • Série: UR18

Détecteur de mesure de distance à ultrasons • Format: Cylindrique fileté, M18 x 1• Type de détection: Directe sur l'objet• Distance de commutation: 100...1000 mm• Réglage: qTeach ou déporté• Sortie analogique: 0-10V / 10-0V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 18 mm • Longueur totale du boîtier: 64 mm • Longueur de filetage utile: 36 mm • Matériau du boîtier: Laiton nickelé/ TR90• Indice de protection: IP67• Température de fonctionnement: -25 .. . +70 °C• Série: UR18
