Ultrason Barrage PNP NO/NF P=60mm / M08 3P+C

Capteur à ultrasons• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Modes de fonctionnement réglables: - Point de commutation (DtO)- Fenêtre de commutation/arrière-plan (ObSB)• Portée de travail, portée limite: 13 mm .. . 100 mm, 150 mm• Temps de réponse: 24 ms• Sortie numérique: 1 x NPN• Fréquence de commutation: 30 Hz• Interface de communication: -• Mode de raccordement: Connecteur M8, mâle, 3 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (l x H x P): 16 mm x 40,1 mm x 16,7 mm• Matériau du boîtier: Plastique ABS• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UC4

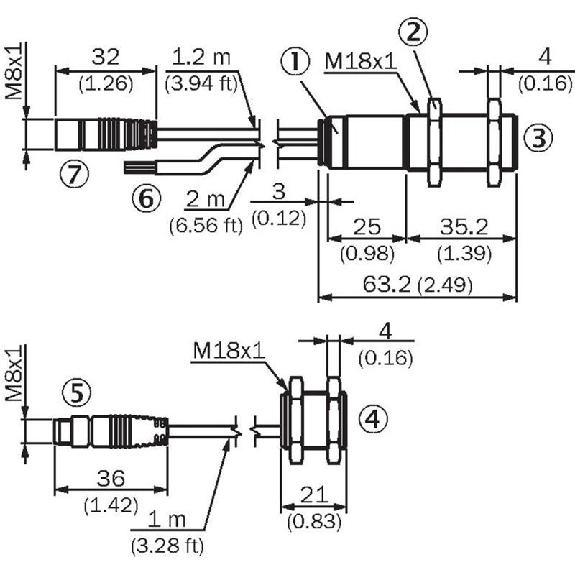

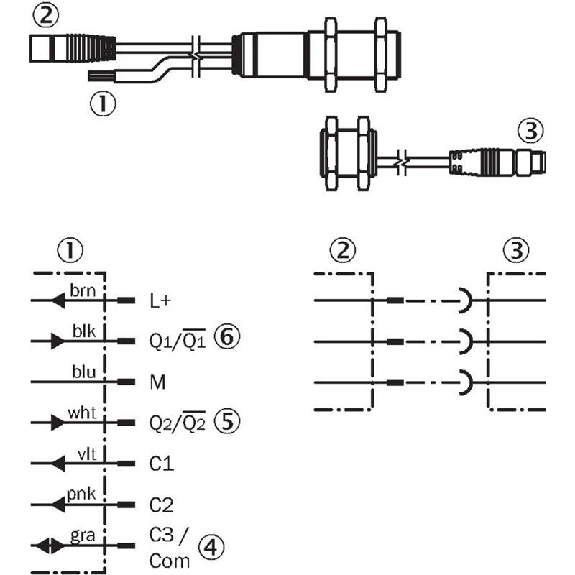

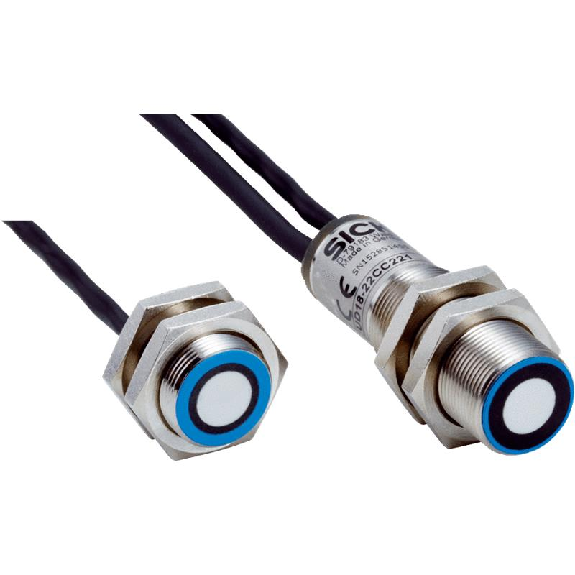

Capteur à ultrasons• Temps de réponse: 5,5 ms• Sortie numérique: 2 x NPN• Interface de communication: -• Poids: 160 g• Mode de raccordement: Câble de raccordement à extrémité ouverte: 7 x 0,25 mm2, 2 m, PUR, Émetteur: câble de connexion vers le récepteur avec connecteur mâle M8, 3 pôles, 1 m, PUR, Récepteur: câble de connexion vers l'émetteur avec connecteur femelle M8, 3 pôles, 1,2 m, PUR• Série: UD18

Capteur à ultrasons avec sortie numérique• Format: Parallélépipèdique• Mode de fonctionnement- Détecteur à réflexion (fenêtre)- Détecteur à réflexion (point d'action)- Barrage à réflexion• Portée: 20...100 mm • Portée nominale Sn: 70 mm• Fidélité de répétition: ± 0,15 % P.E• Sortie de commutation: PNP• Mode de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 20-30Vdc• Dimensions: 20,1 x 42,5 x 23 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: -25...70 °C• Homologation / conformité: CE, EAC, WEEE• Série: R06K1

Ultrsonic sensor hybrid housing, 80-1200 mm, uscita I/O Link, conn . M12 with teach-in button, cULus

Capteur à ultrasons avec sortie numérique • Format: Parallélépipèdique• Mode de fonctionnement: - Détecteur à réflexion (fenêtre)- Détecteur à réflexion (point d'action)- Barrage à réflexion• Portée: 20...250 mm• Portée Sn: 150 mm• Fidélité de répétition: ± 0,15 % P.E . • Sortie de commutation: PNP• Mode de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 25 Hz• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 20-30Vdc• Dimensions: 12 x 42,5 x 21,6 mm• Matériau du boîtier: ABS• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Classe de protection: IP67• Température ambiante: -25...70 °C• Homologation / conformité: CE, EAC, WEEE, UKCA • Série: R06K1

Données générales Plage de détection Sd 10 … 200 mm Plage de détection valeur finale Sde 30 … 200 mm Hystérésis typ. 4 % Sde Reproductibilité 0,5 mm Dérive en température < 0,18 % Sde/K Temps d'activation ton < 15 ms Temps de désactivation toff < 15 ms Fréquence sonique 380 kHz Réglage Teach-in Aide de réglage LED clignotante Indication de l'état de sortie LED verte Données électriques Plage de tension +Vs 12 … 30 VDC Consommation max. (sans charge) 35 mA Circuit de sortie PNP à fermeture (NO) / à ouverture (NC) Courant de sortie 200 mA Tension résiduelle Vd <2 VDC Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Parallélépipédique Largeur / Diamètre 10,4 mm Hauteur / Longueur 27 mm Profondeur 14 mm Version de raccordement Connecteur déporté M8, L=200 mm

Capteur à ultrasons avec sortie numérique • Format: Parallélépipèdique• Mode de fonctionnement:- Détecteur à réflexion (fenêtre)- Détecteur à réflexion (point d'action)- Barrage à réflexion• Portée: 50...350 mm• Portée nominale Sn: 240 mm• Fidélité de répétition: ± 0,15 % P.E• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Fréquence de commutation: 25 Hz • Synchronisation: Externe, nombre quelconque de capteurs• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 20-30Vdc• Dimensions: 20,1 x 42,5 x 23 mm• Matériau du boîtier: ABS• Face sensible, matériau: Mousse PU/Résine époxy/Verre • Homologation / conformité: CE, EAC, WEEE, UKCA • Classe de protection: IP67 (IEC 60529) • Température ambiante: -25...70 °C• Homologation / conformité: CE, EAC, WEEE • Série: R06K1

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation: 10 .. . 200 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO) ou NF• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

Détecteur reflex à ultrasons• Format: Parallélépipédique• Type de détection: Barrière reflex• Distance de commutation: 200 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions: 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA)• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C• Série: SONUS

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrage (récepteur) • Distance de commutation : 0 .. . 700 mm avec émetteur USDK• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Antivalente (NO+NF)• Raccordement: Câble 2 m• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrage (récepteur) • Distance de commutation : 0 .. . 700 mm avec émetteur USDK• Réglage: Potentiomètre• Sortie de commutation: PNP• Type de commutation: Antivalente (NO+NF)• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C
