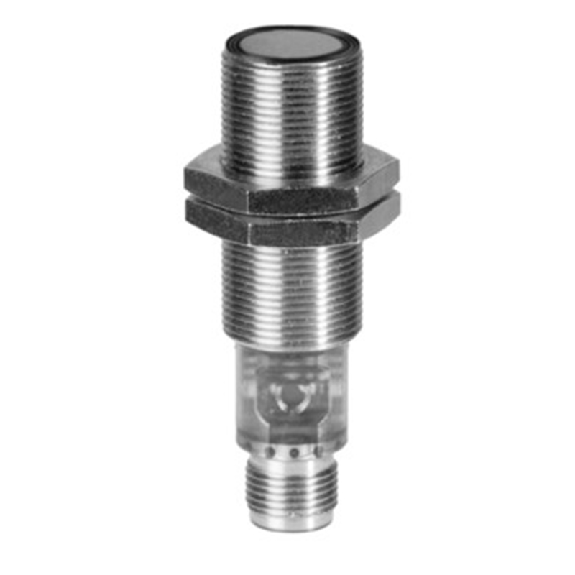

Ultrason Directe M18 ANA 4-20mA P20-1500mm qTeach IO-Link Inox M12 5P

Capteur à ultrasons• Format: Cylindrique, M18 x 1, faisceau axial• 3 modes: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 20 mm .. . 150 mm, 250 mm• Sortie numérique: 1 x PNP• Temps de réponse: 32 ms• Interface de communication: -• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Poids: 20 g• Série: UM18-2 Core

Capteur à ultrasons• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe de détection: Directe sur l'objet• Portée Sn: 400 mm (50 .. . 400 mm)• Réglage: Teach-in• Précision de répétition: 0,50%• Angle de faisceau: 10° ± 2°• Résolution: ± 1 mm• Sortie de commutation: NPN• Type de commutation: Contact (NO/NF)• Fréquence de commutation: 10 Hz • Raccordement: Câble 2 m, PVC• Tension d'alimentation: 10-30Vdc• Longueur: 83,6 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –20 °C .. . +70 °C• Homologations: CE, cULus • Série: UK1

Détecteur à ultrasons à 2 seuils• Format: Parallélépipédique• Version: IO-Link dual channel • Principe de détection: Directe sur l'objet • Plage de détection Sd: 15 … 500 mm• Réglage: qTeach, Line-Teach, IO-Link• Reproductibilité: 0,5 mm• Sortie de commutation: Push-pull• Interface: IO-Link V1.1, 38,4 kBaud (COM 2)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P: 12,9 mm x 32,2 mm x 23 mm• Matériau du boîtier: Plastique (ASA, PMMA)• Indice de protection: IP67• Température de fonctionnement: -25 … +65 °C• Série: U300

Ultrasonic sensor M18 PNP adjustable hysteresis/standard window/NO+NF . 150-1600 mm câble 2m with teach-in button, plastic, cULus

Ultrasonic sensor M18 analog . 4-20 mA+ NPN NO/NC 50-400 mm conn . M12 with teach-in button, AISI316L stainless steel housing, cULus

Capteur à ultrasons• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• 3 modes: Avant plan, Arrière plan ou Fenêtre• Portée de travail, portée limite: 13 mm .. . 150 mm, 250 mm• Sortie numérique: 1 x PNP• Mode de commutation: Commutation claire ou sombre• Temps de réponse: 24 ms• Fréquence de commutation: 25Hz• Interface de communication: -• Mode de raccordement: Connecteur M8, mâle, 3 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (l x H x P): 16 mm x 40,1 mm x 16,7 mm• Matériau du boîtier: Plastique ABS• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UC4

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonction: Détection (3 modes)• Portée de travail, portée limite: 65 mm .. . 350 mm, 600 mm• Affichage: Afficheur LED, 2 x LED• Sortie numérique: 2 x PNP• Type de commutation: Contact NO/NF• Fréquence de commutation: 12 Hz• Temps de réponse: 64 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonction: Détection (3 modes)• Portée de travail, portée limite: 350 mm .. . 3.400 mm, 5.000 mm• Affichage: Afficheur LED, 2 x LED• Sortie numérique: 2 x PNP• Type de commutation: Contact NO/NF• Fréquence de commutation: 4 Hz• Temps de réponse: 180 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 47,5 mm x 47,5 mm x 102 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Détecteur à ultrasons• Format: Parallélépipédique• Type de détection: Barrière reflex• Distance de commutation: 0 .. . 200 mm• Réglage: Teach-in• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 20 x 42 x 15 mm• Matériau du boîtier: Polyester • Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur à ultrasons• Format: Cylindrique fileté, M30 x 1.5• Type de détection: Barrière reflex• Distance de commutation: 0 .. . 3000 mm• Réglage: Teach-in • Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 30 mm (44,5 mm)• Longueur: 95 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67• Température de fonctionnement: -10 .. . +60 °C

Détecteur de mesure de distance à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 2000 mm• Réglage: Teach-in• Sortie analogique: Tension, 0-10V / 10-0V• Raccordement: Connecteur mâle M12, 4 pôles, 3 fils• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67 • Température de fonctionnement -10 .. . +60 °C

Détecteur de mesure de distance à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Plage de détection: 60 .. . 400 mm• Réglage: Potentiomètre• Sortie analogique: Tension, 0-10V• Raccordement: Câble 2 m• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67 • Température de fonctionnement -10 .. . +60 °C

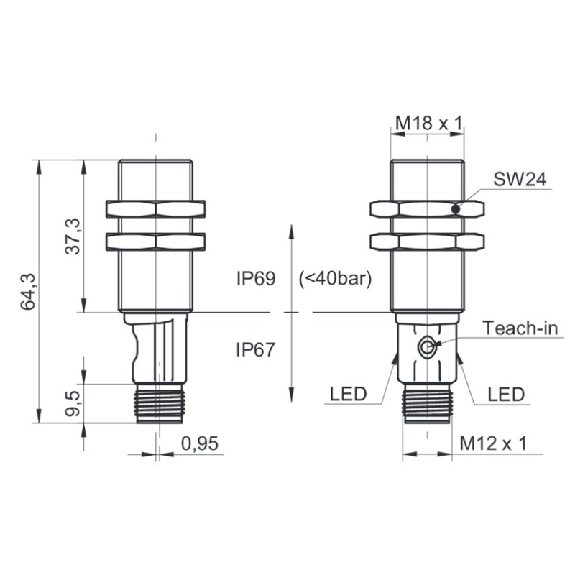

Données générales Exécution spéciale Chimiquement robuste Plage de détection Sd 60 … 400 mm Plage de détection valeur initiale Sdc 60 … 400 mm Plage de détection valeur finale Sde 60 … 400 mm Reproductibilité 0,5 mm Résolution < 0,3 mm Temps d'activation ton < 60 ms Temps de désactivation toff < 60 ms Dérive en température < 2 % Sde Fréquence sonique 400 kHz Réglage Teach-in Aide de réglage LED clignotante Indication réception LED jaune / LED rouge Autorisations/certificats Ecolab Données électriques Plage de tension +Vs 15 … 30 VDC Consommation max. (sans charge) 55 mA Circuit de sortie Sortie de courant Signal de sortie 4 ... 20 mA / 20 ... 4 mA Courant de sortie 20 mA Résistance de charge +Vs max. < 1100 Ohm Résistance de charge +Vs min. < 400 Ohm Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Cylindrique avec filetage Matériau du boîtier Acier inoxydable 1.4435 (V4A) Revêtement face active Parylene Matériau joint torique FFKM Face du détecteur résistant à la pression 6 bar, 20'000 cycle Largeur / Diamètre 18 mm Hauteur / Longueur 91,5 mm
