Ultrason Directe M18 2x PNP-NO/NC Câble

Détecteur de mesure de distance à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Plage de détection: 60 .. . 400 mm• Réglage: Potentiomètre• Sortie analogique: Tension, 0-10V• Raccordement: Câble 2 m• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67 • Température de fonctionnement -10 .. . +60 °C

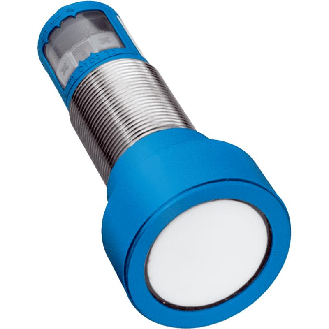

Capteur à ultrasons• Format: Cylindrique fileté, M30 x 1,5, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Fonction: Détection (3 modes)• Portée de travail, portée limite: 65 mm .. . 350 mm, 600 mm• Affichage: Afficheur LED, 2 x LED• Sortie numérique: 2 x PNP• Type de commutation: Contact NO/NF• Fréquence de commutation: 12 Hz• Temps de réponse: 64 ms• Interface de communication: -• Entrée multifonction (MF): 1 x MF• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 9-30Vdc• Dimensions (l x H x P): 30 mm x 30 mm x 84 mm• Matériau du boîtier: Laiton nickelé, PBT• Indice de protection: IP65, IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: UM30-2

Données générales Exécution spéciale Chimiquement robuste Plage de détection Sd 60 … 400 mm Plage de détection valeur initiale Sdc 60 … 400 mm Plage de détection valeur finale Sde 60 … 400 mm Reproductibilité 0,5 mm Résolution < 0,3 mm Temps d'activation ton < 60 ms Temps de désactivation toff < 60 ms Dérive en température < 2 % Sde Fréquence sonique 400 kHz Réglage Teach-in Aide de réglage LED clignotante Indication réception LED jaune / LED rouge Autorisations/certificats Ecolab Données électriques Plage de tension +Vs 15 … 30 VDC Consommation max. (sans charge) 55 mA Circuit de sortie Sortie de courant Signal de sortie 4 ... 20 mA / 20 ... 4 mA Courant de sortie 20 mA Résistance de charge +Vs max. < 1100 Ohm Résistance de charge +Vs min. < 400 Ohm Ondulation résiduelle < 10 % Vs Protégé contre courts-circuits Oui Protégé contre inversion polarité Oui Données mécaniques Forme du boîtier Cylindrique avec filetage Matériau du boîtier Acier inoxydable 1.4435 (V4A) Revêtement face active Parylene Matériau joint torique FFKM Face du détecteur résistant à la pression 6 bar, 20'000 cycle Largeur / Diamètre 18 mm Hauteur / Longueur 91,5 mm

Détecteur de mesure de distance à ultrasons• Format: Cylindrique fileté, M18 x 1• Type de détection: Directe sur l'objet• Version: IO-Link dual channel• Distance de commutation: 20 .. . 1500 mm• Réglage: qTeach, Line-Teach, IO-Link• Sortie analogique: 4 .. . 20 mA / 20 .. . 4 mA• Interface: IO-Link V1.1, 38,4 kBaud (COM 2)• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: 18 mm • Longueur totale du boîtier: 64,3 mm • Longueur de filetage utile: 37,3 mm • Matériau du boîtier: Acier inoxydable (V2A)/ TR90• Revêtement face active: PEEK• Indice de protection: IP67, IP69• Température de fonctionnement: -25 .. . +70 °C• Série: UR18

Détecteur de mesure de distance à ultrasons • Format: Parallélépipédique• Type de détection: Directe sur l'objet• Distance de commutation Sd: 200 .. . 2000 mm• Réglage: Teach-in• Sortie analogique: Tension, 0-10V / 10-0V• Raccordement: Connecteur mâle M12, 4 pôles, 3 fils• Tension d'alimentation: 15-30Vdc• Dimensions (L x H x P): 30 mm x 65 mm x 31(18) mm• Matériau du boîtier: Polyester / Zinc coulé • Indice de protection: IP67 • Température de fonctionnement -10 .. . +60 °C

Détecteur à ultrasons à 2 seuils• Format: Parallélépipédique• Version: IO-Link dual channel • Principe de détection: Directe sur l'objet • Plage de détection Sd: 15 … 500 mm• Réglage: qTeach, Line-Teach, IO-Link• Reproductibilité: 0,5 mm• Sortie de commutation: Push-pull• Interface: IO-Link V1.1, 38,4 kBaud (COM 2)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P: 12,9 mm x 32,2 mm x 23 mm• Matériau du boîtier: Plastique (ASA, PMMA)• Indice de protection: IP67• Température de fonctionnement: -25 … +65 °C• Série: U300
