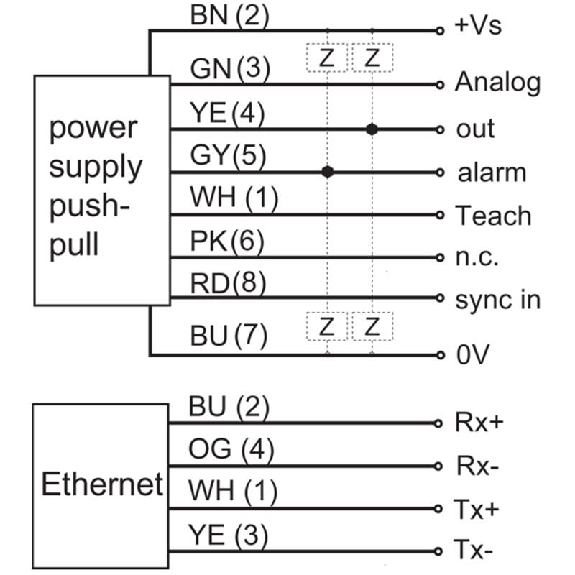

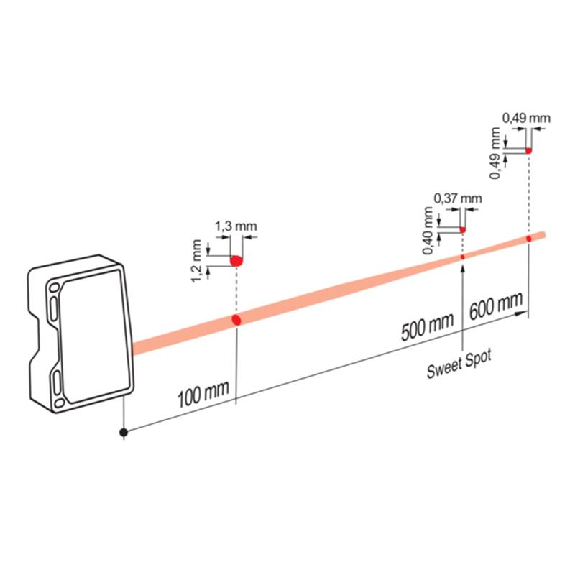

Laser de mesure Point Sd=100-600mm ANA+PUSH/PULL

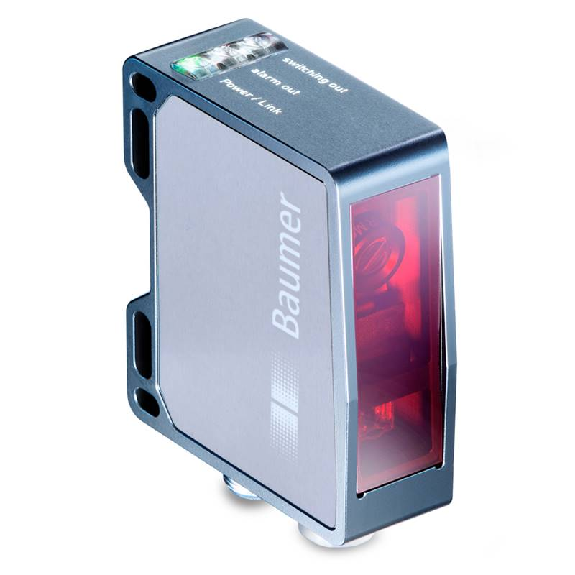

Détecteur de mesure de distances• Version: OM70 laser point basic• Distance de mesure Sd: 100 .. . 1000 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 3 .. . 63 µm• Reproductibilité: 1 … 32 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2 .. . 10mA / 0-10V / 0 .. . 5 Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface de communication: Ethernet TCP/IP• Protocole: Profinet, Modbus TCP, OPC UA, UDP streaming• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Version: OM70 laser point• Distance de mesure Sd: 30 .. . 70 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 0,7 .. . 1 µm• Reproductibilité: 0,1 … 0,3 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2 .. . 10mA / 0-10V / 0 .. . 5 Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface: Ethernet TCP/IP• Protocole: Profinet, Modbus TCP, OPC UA, UDP streaming• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Version: OM70 laser point basic• Distance de mesure Sd: 150 .. . 1500 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 3 .. . 63 µm• Reproductibilité: 3 … 63 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2 .. . 10mA / 0-10V / 0 .. . 5 Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface de communication: Ethernet TCP/IP• Protocole: Profinet, Modbus TCP, OPC UA, UDP streaming• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Version: OM70 laser line basic• Distance de mesure Sd: 150 .. . 150 mm• Plage de mesure Mr: 1350 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 3 .. . 63 µm• Reproductibilité: 3 … 63 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2 .. . 10mA / 0-10V / 0 .. . 5 Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface: Ethernet TCP/IP• Protocole: Profinet, Modbus TCP, OPC UA, UDP streaming• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Version: OM70 laser point• Distance de mesure Sd: 50 .. . 250 mm• Réglage: Touch Display, RS485• Résolution: 1,4 .. . 6,3 µm• Reproductibilité: 0,3 … 2 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et RS 485• Signal de sortie: 4-20mA / 0-10V• Sortie commutation: Push-pull• Fréquence de mesure: 2500 Hz• Interface de communication: RS485• Raccordement: Connecteur M12 8-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Version: OM70 laser ligne• Distance de mesure Sd: 100 … 600 mm• Plage de mesure Mr: 500 mm• Réglage: Touch Display, RS485• Résolution: 3 … 24 µm• Reproductibilité: 1 … 9 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Circuit de sortie: Analogique et RS 485• Signal de sortie: 4-20mA / 0-10V• Sortie commutation: Push-pull• Fréquence de mesure: 2500 Hz• Interface de communication: RS485• Raccordement: Connecteur M12 8-pôles• Tension d'alimentation: 15-28Vdc• Dimensions: 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Version: OM70 laser point basic• Distance de mesure Sd: 150 .. . 1500 mm• Réglage: Touch Display, RS485• Résolution: 13 … 125 µm• Reproductibilité: 3 … 63 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et RS 485• Signal de sortie: 4-20mA / 0-10V• Sortie commutation: Push-pull• Fréquence de mesure: 2500 Hz• Interface de communication: RS485• Raccordement: Connecteur M12 8-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Version: OM70 laser point• Distance de mesure Sd: 50 .. . 250 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 1,4 .. . 6,3 µm• Reproductibilité: 0,3 … 2 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2-10mA / 0-10Vdc / 0-5Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface de communication: Ethernet TCP/IP• Protocole: Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Face avant (optique): Verre• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Version: OM70 laser ligne• Distance de mesure Sd: 100 .. . 1000 mm• Plage de mesure Mr: 900 mm• Réglage: Touch Display, RS485• Résolution: 3 .. . 63 µm• Reproductibilité: 1 … 32 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Circuit de sortie: Analogique et RS 485• Signal de sortie: 4-20mA / 0-10V• Sortie commutation: Push-pull• Fréquence de mesure: 2500 Hz• Interface de communication: RS485• Raccordement: Connecteur M12 8-pôles• Tension d'alimentation: 15-28Vdc• Dimensions: 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

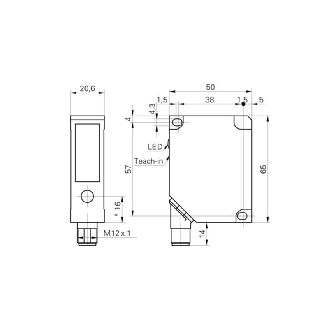

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: de 100 .. . 600 mm• Résolution: 0,015 .. . 0,67 mm• Réglage: Teach-in: Touche / ext.• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

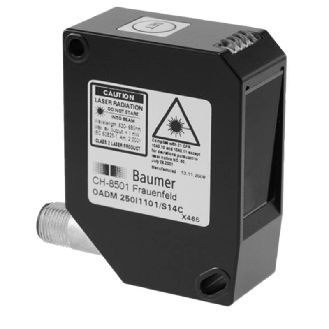

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 100 .. . 600 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Détecteur de mesure de distances• Version: OM70 laser line basic• Distance de mesure Sd: 30 … 70 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 0,7 … 1 µm • Reproductibilité: 0,1 … 0,3 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Ligne• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20 mA / 2-10 mA / 0-10 VDC / 0-5 VDC• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface de communication: Ethernet TCP/IP• Protocole: Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Face avant (optique): Verre• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Détecteur de mesure de distances• Distance de mesure Sd: 16 … 120 mm• Réglage: Teach-in: Touche / IO-Link.• Reproductibilité: 1 … 13 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20 mA / 2-10 mA• Sortie commutation: Push-pull• Fréquence de mesure: 5000 Hz• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 13 x 37 x 34,5 mm• Matériau du boîtier: Zinc moulé sous pression• Face avant (optique): Verre• Indice de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM20

Détecteur de mesure de distances• Distance de mesure Sd: 16 … 26 mm• Réglage: Teach-in: Touche / IO-Link.• Reproductibilité: 1 µm • Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 0-10Vdc / 0-5Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 5000 Hz• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13 x 37 x 34,5 mm• Matériau du boîtier: Zinc moulé sous pression• Face avant (optique): Verre• Indice de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Plage de détection: de 100 .. . 500 mm• Résolution: 0,12 .. . 2,5 mm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C
