Laser de mesure P=0,15-300m PNP/NPN (x2), SSI

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Plage de détection: 30 .. . 50 mm• Résolution: < 10 µm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur de mesure de distance• Format: Parallélépipédique• Principe de fonctionnement: Triangulation• Principe de détection Optique divergente• Portée: 100...600 mm• Précision: ±1,5 % P.E . • Fidélité de répétition: 0.5 % FS• Résolution: 100...500 µm• Réglage: Touche (2x)• Sortie analogique: Tension 1…10 V• Caractéristique de sortie: Linéaire croissant/décroissant• Taille du spot lumineux: Ø 15 mm à 600 mm• Source d'émission: Laser, Lumière rouge• Sortie de commutation: PNP/NPN • Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 18-30Vdc• Dimensions: 30 x 100,5 x 73,2 mm• Matériau du boîtier: Zinc, moulé sous pression• Classe de protection: IP65• Température ambiante: -20…50 °C• Homologation / conformité: CE, EAC, WEEE • Série: 66M

Capteur de mesure de déplacement• Format: Parallélépipédique• Type: Tête optique seule• Plage de mesure: 250 mm .. . 450 mm• Précision: ± 0,16 mm• Résolution: 5 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 700 µm x 2.400 µm (350 mm)• Sortie analogique: 4-20mA / 0-10V• Sortie numérique: 5 x PNP, NPN• Interface de communication: Série RS422• Mode de raccordement: Câble de 0,5 m avec connecteur mâle• Matériau du boîtier: Aluminium• Série: OD Precision

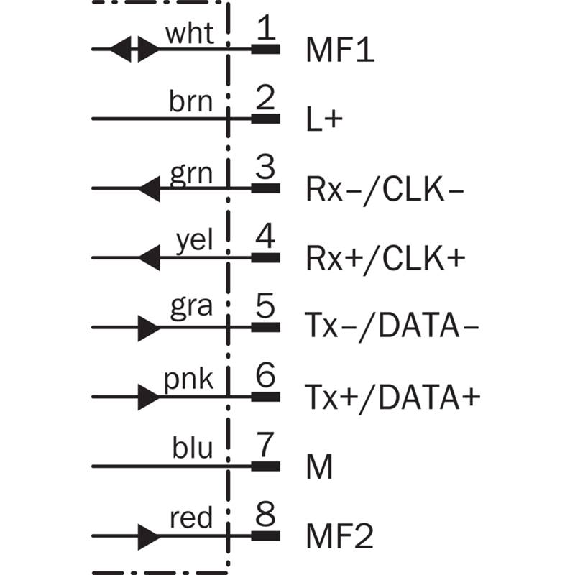

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 220 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 3 mm• Précision: ± 6 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Sortie de commutation: Push-pull : PNP/NPN (x2)• Interface de communication: SSI• Raccordement: Connecteur mâle, M16, 8 pôles• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 61 mm x 85 mm x 166 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –10 °C .. . +55 °C, (–10 °C .. . +75 °C, fonctionnement avec refroidisseur)• Série: DME4000

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 30 .. . 70 mm• Résolution: 0,004 .. . 0,02 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, faisceau divergent • Portée: 45...85 mm• Précision: ±1 % FS • Résolution: max . 20 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Taille du spot lumineux: Ø 0.8 mm dans le point de focalisation• Caractéristique faisceau: Focus typique à 7,5 mm• Sortie analogique: Tension 0…10 V, linéaire croissant• Mode de raccordement: Connecteur mâle M12, 4 pôles, orientable• Tension d'alimentation: 18-28Vdc• Dimensions: 17 x 50 x 50 mm• Matériau du boîtier: ABS• Classe de protection: IP67• Température ambiante: 0…45 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 26K
