Laser de mesure P=0,2-460m Eth. PROFIBUS RS422 SSI 4-20mA

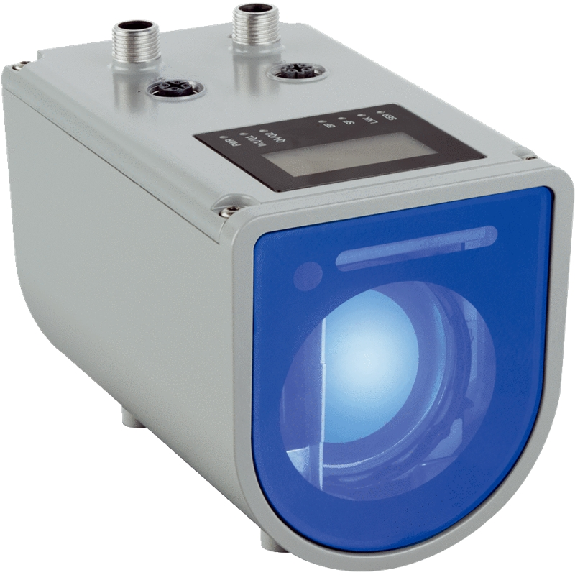

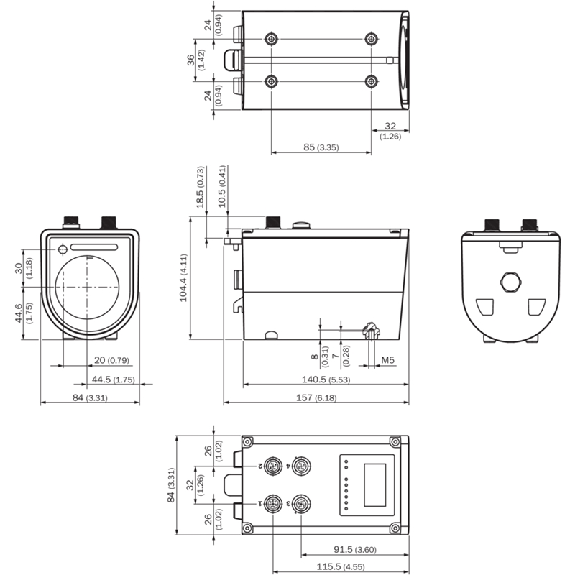

Capteur de distance à longue portée• Objet à mesurer: Objets naturels• Principe de mesure: HDDM+• Plage de mesure: 0,2 m .. . 460 m, 6 % de réémission, 90 % de réémission• Précision: Typ . ± 15 mm• Répétabilité: max . 1 mm, voir caractéristiques de précision de répétition• Source d'émission: Lumière infrarouge (905 nm, Laser de mesure)• Classe laser: 1 également avec fonctionnement parallèle du laser de mesure et d’alignement• Sortie numérique: 2 .. . 4 Push-pull : PNP/NPN• Sortie analogique: 1 4 mA .. . 20 mA• Interface de communication: Ethernet, RS422, SSI• Mode de raccordement: Connecteur cylindrique M12 x 1• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 84 mm x 104,4 mm x 140,5 mm• Matériau du boîtier: Métal (Alliage d’aluminium (AlSi12))• Indice de protection: IP65, IP67• Série: Dx1000

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,2 m .. . 1.500 m, sur bande réflecteur « Diamond Grade »• Répétabilité: max . 1 mm, voir caractéristiques de précision de répétition• Interface de communication: Ethernet, Série, SSI• Type: Sortie courant• Précision: Typ . ± 15 mm• Classe laser: 1 également avec fonctionnement parallèle du laser de mesure et d’alignement• Série: Dx1000

Capteur de distance• Distance max : 7m (noir 6% au blanc 90%)• Laser rouge classe II, taille de spot 10mm à 7m• Sortie analogique 0 . . 20mA ou 4 . . 20mA ajustable• Precision de mesure : +/- 3mm• Repetabilite: 1mm

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 20.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max: 1 mm• Précision de mesure: ± 7 mm• Temps de réponse minimal: 15 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance• Format: Parallélépipédique• Plage de mesure: 0,2 m .. . 70 m, 90 % de réémission• Résolution: 12 bit • Reproductibilité: 1 mm • Precision de détection : +/- 3mm• Source d'émission: Laser rouge, classe 2• Sortie analogique: 0 mA .. . 20 mA / 4 mA .. . 20 mA • Entrée multifonction (MF): 1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Indice de protection: IP65 • Température de fonctionnement: –10 °C .. . +45 °C• Poids: 1.000 g

Capteur de distance à longue portée• Plage de mesure: 0,2 m .. . 70 m, 90 % de réémission, 0,2 m .. . 30 m, 6 % de réémission• Répétabilité: 1 mm• Précision: ± 3 mm• Sortie analogique: 0 mA .. . 20 mA / 4 mA .. . 20 mA• Puissance absorbée: Typ . 22 W• Source d'émission: Laser, Lumière rouge visible, Classe 2• Chauffages: Oui• Entrée multifonction (MF): Oui• Matériau du boîtier: Métal (aluminium moulé sous pression)• Matériau de la vitre frontale: Verre• Raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation Uv: 10-30Vdc• Dimensions (l x H x P): 69 mm x 50 mm x 153 mm• Indice de protection: IP65• Série: Dx500

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 100 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Interface de communication: PROFIBUS DP• Précision: ± 2 mm• Chauffages: non• Classe laser: 2• Température d'utilisation: -20°C . . +55°C• Série: Dx100

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 100 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Interface de communication: PROFIBUS DP• Précision: ± 2 mm• Chauffages: oui• Classe laser: 2• Température d'utilisation: -40°C . . +55°C• Série: Dx100

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 20.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max: 1 mm• Précision de mesure: ± 7 mm• Temps de réponse minimal: 15 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20mA• Sortie numérique: 1 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 200 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 1 mm• Interface de communication: PROFIBUS DP• Précision: ± 2,5 mm• Chauffages: non• Classe laser: 2• Température d'utilisation: -20°C . . +55°C• Série: Dx100

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 200 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 1 mm• Précision: ± 2,5 mm• Source d'émission: Laser, Lumière rouge visible, Classe 2• Chauffages: Oui• Interface de communication: PROFIBUS DP• Entrée multifonction (MF): 1 • Raccordement: Connecteur mâle, M12, compatible SPEEDCON™• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 69,4 mm x 82,5 mm x 100,2 mm• Matériau du boîtier: Métal (aluminium moulé sous pression)• Indice de protection: IP65• Température d'utilisation: -20°C . . +55°C• Série: Dx100

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 0-10V• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 100 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Interface de communication: SSI• Précision: ± 2 mm• Chauffages: non• Classe laser: 2• Température d'utilisation: -20°C . . +55°C• Série: Dx100
