Laser de mesure P=400mm ±200mm, PNP, 0-5V, IO Link, M12 4P+C

Détecteur de mesure de distances• Version: OM70 laser line basic• Distance de mesure Sd: 30 … 70 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 0,7 … 1 µm • Reproductibilité: 0,1 … 0,3 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Ligne• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20 mA / 2-10 mA / 0-10 VDC / 0-5 VDC• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface de communication: Ethernet TCP/IP• Protocole: Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Face avant (optique): Verre• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 12.000 mm• Résolution: 0.1mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 10 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière infrarouge, Classe 1• Sortie numérique: 2 x push-pull : PNP/NPN• Interface de communication: IO-Link• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C• Série: Dx35

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Matériau du boîtier: Acier inoxydable• Série: OD Mini

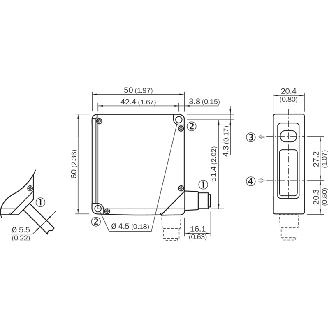

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 100 mm .. . 400 mm• Précision: ± 1,2 µm• Résolution: 75 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 1,8 mm x 3,5 mm (250 mm)• Sortie analogique: 4-20mA• Sortie numérique: 2 x PNP• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

Capteur de distance à longue portée• Objet à mesurer: Objets naturels• Plage de mesure: 0,2 m .. . 155 m, 6 % de réémission, 0,2 m .. . 460 m, 90 % de réémission• Répétabilité: = 1 mm, voir caractéristiques de précision de répétition• Précision: Typ . ± 15 mm• Source d'émission: Lumière infrarouge (905 nm, Laser de mesure)• Classe laser: 1 également avec fonctionnement parallèle du laser de mesure et d’alignement• Sortie numérique: 0 .. . 2 Push-pull : PNP/NPN• Interface de communication: Ethernet, PROFIBUS DP, RS422, SSI• Type de sortie analogique: Sortie courant, 4-20mA• Mode de raccordement: Connecteur cylindrique M12 x 1• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 84 mm x 104,4 mm x 140,5 mm• Matériau du boîtier: Métal (Alliage d’aluminium (AlSi12))• Indice de protection: IP65, IP67• Série: Dx1000

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 25 à 45 mm• Fidélité de répétition: 1 % P.E.• Résolution: max . 30 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 1 mm à 45 mm• Sortie analogique: courant, 4…20 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push-pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Fréquence de commutation: 70 Hz• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 21M
