Inclinomètre plage de mesure ±60°, 4-20mA, M12 8P

Il utilise le même boîtier que la boussole KB 14 et possède la même robustesse et la simplicité d’emploi que celle-ci. La visée et la lecture sur l’échelle sont faites simultanément, l’appareil tenu d’une seule main, sans réglage préalable. Le tambour comporte deux échelles : à gauche : division +90° (100°) à -90° (100°) à droite : division en %, de + 150 % à -150 %. Table des cosinus au dos de l’appareil. Livré avec housse.

Inclinomètre avec limite d'interruption sur 2 axes à utiliser en statique ou en mouvement VEGA TSW-G \n\nLe VEGA TSW-G est un interrupteur d’inclinaison deux axes, avec 2 relais à seuil réglables et 1 gyroscope tri-axial de haute qualité . Compact et robuste, il est insensible aux vibrations et peut supporter des environnements difficiles comme les véhicules tout-terrain, les camions à benne basculante, les grues, les nacelles à ciseaux , les plateformes, les équipements lourds, les équipements de construction, mais aussi plus généralement dans le domaine industriel comme l'automatisme our les machines spéciales.\n\nLe TSW-G utilise des accéléromètres MEMS pour la détection du niveau de gravité et un gyroscope triaxial pour la mesure d'angle dans des conditions vibrantes ou dynamiques.\n\nCet interrupteur d’inclinaison 2 axes possède une architecture de processeur 32 bits à grande vitesse qui exécute un algorithme de filtrage statistique avancé pour estimer les angles X et Y dans des conditions dynamiques . Il a des relais intégrés pour gérer la   commutation et pour se déclencher lorsque l'angle de seuil configuré par l'utilisateur est dépassé . Le TSW-G a un taux rafraichissement allant jusqu'à 20 Hz . Il s'agit d'un capteur à semi-conducteurs de haute fiabilité, idéal pour les applications OEM.\n\nLa sortie est disponible dans un débit de données configurable . Il dispose de 2 relais, avec chacun 2 seuils.\n\nChacun des 2 axes peut être paramètré indépendamment et disposent de 2 seuils de déclenchement . Vous pouvez donc paramétrer un seuil ou une plage de déclenchement . Par exemple, si vous utilisez le N/O du relais et que vous paramétrez un premier niveau à 10° et le deuxième à 30°, le relais passera en position fermé dans cette plage . En dehors de cette plage, le relais sera en position Ouvert . Si vous programmez un seuil, le relais passera en position Fermé dès que le seuil sera dépassé.\n\n \n Détection d'inclinaison sur deux axes +/-180° Pitch et +/-60° Roll \n Résolution : 0,01° \n Précision : ±0.5° (1σ) (statique) ±1 ̊ (1σ) (dynamique) \n Taux de rafraîchissement : 1/10/20 Hz \n Interface : RS232 et RS485 \n Protocole : ASCII et MODBUS RTU \n Vitesse de transmission : 9600, 19200, 38400, 56700, 115200 \n Relais :\n \n Nbre de relais : 2 \n Limite des seuils :\n \n X : 90° \n Y : 60° \n \n \n Tension d'interruption : 220VDC, 250 VAC \n Courant d'interruption : 2A \n \n \n Température de fonctionnement : -40°C à +85°C \n Tenue aux chocs : 20g \n Indice de protection : IP67 \n Compact : 98 mm (L) x 64 mm (W) x 39 mm (H)   \n Consommation : 180 mA @ 12V   \n Alimentation : de 9 à 32V DC \n Port de connexion : connecteur circulaire M8 \n Poids : 500g \n Boitier en aluminium \n Vendu seul : sans câble et sans afficheur \n \n\nLe lien de téléchargement du software vous sera fourni avec le materiel.\n\nL’inclinomètre 2 axes TSW-G est largement utilisé dans l’industrie pour la mesure et/ou surveillance de l’inclinaison . Il peut être utilisé avec soit une connexion avec un PC/Terminal, un système d’acquisition ou avec un afficheur . Quelle que soit l'utilisation qui en est faite, les relais sont actifs.\n\nDans le premier cas les informations provenant des 2 axes sont envoyées vers le PC (ou un terminal) ou un système d’acquisition .  Le traitement se fait en fonction des besoins de l’application . Il peut être fait en temps réel ou alors les informations peuvent être enregistrées pour un traitement ultérieur . Ainsi, vous programmez l'inclinomètre dans un premier temps, puis l'utiliser in-situ avec vos propres préréglages de seuil.\n\nVous pouvez déclencher une alerte visuelle ou sonore via votre système acquisition si l'inclinaison dépasse le seuil programmé.\n\nDans le deuxième cas, les informations en provenance de l’inclinomètre sont lues sur l’afficheur . Cela est très souvent utilisé pour le réglage ou la mesure d’inclinaison.\n\nEn résumé, cette version avec relais permet en plus de l’affichage ou de l’acquisition des données (voir TS2D ) d’avoir des seuils réglables pour le déclenchement des relais.\n\n Photos non contractuelles \n\n Fiche technique VEGA TSW-G \n\n VEGA_TSW-G_DS_ARN_E_v2.0.14 \n\n \n\nNous avons d'autres inclinomètres à vous proposer, contactez-nous pour plus d'informations\n\nhttps://positek.fr/inclinometre-et-capteur-inclinaison/

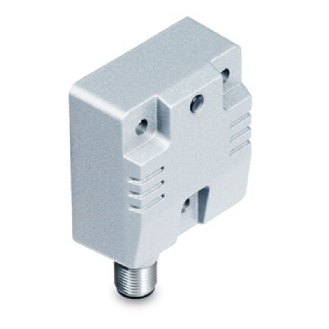

Inclinomètre • Nombre des dimensions: 2 dimensions, boîtier vertical• Plage de mesure: ±10° (Analogique avec remise à zéro)• Liaison série: Analogique 4...20 m• Raccordement: Embase mâle M12, 8 pôles (Analogique)• Alimentation: 8...36 VDC• Dimensions (L x H x P): 48 mm x 24 mm x 52 mm• Boîtier: Aluminium, pelliculé• Indice de protection: IP66, IP67, IP68, IP69K• Température d'utilisation: -40...+85 °C • Série: GIM500R - 2 dimensions

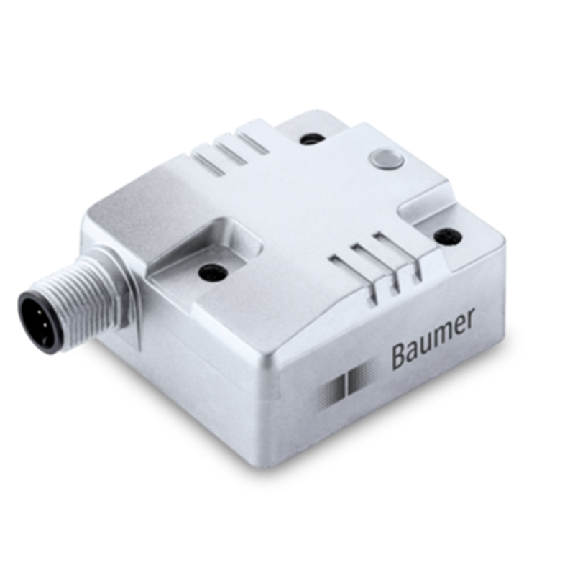

Inclinomètre• Nombre des dimensions: 1 dimension• Plage de mesure: 0...180° (Analogique avec remise à zéro)• Liaison série: Analogique 4...20 mA • Raccordement: Embase mâle M12, 8 points (Analogique) • Alimentation: 8...36 VDC• Dimensions (L x H x P): 48 mm x 24 mm x 52 mm• Boîtier: aluminium, pelliculé• Indice de protection: IP66, IP67, IP68, IP69K• Température d'utilisation: -40...+85 °C• Série: GIM500R - 1 dimension

Inclinomètre• Nombre des dimensions: 1 dimension• Plage de mesure: 0...360°• Liaison série: Analogique 0...10 VDC• Raccordement: Câble 0,3 m, Standard 5x0,5 mm² • Alimentation: 12...30 VDC• Dimensions (L x H x P): 48 mm x 14 mm x 45 mm• Boîtier: Aluminium, anodisé• Indice de protection: IP67, IP69K• Température d'utilisation: -40...+85 °C• Série: GIM140R - 1 dimension, analogique

Capteur d'inclinaison• Sortie analogique: 4..20 mA• Plage angulaire min.: -30°• Plage angulaire max.: +30°• Classe de protection selon CEI 60529: IP 67 • Raccordement: Connecteur M12x1
