Inclinomètre numérique biaxial à seuils programmables TSW-G

Inclinomètre numérique biaxial à seuils programmables TSW-G

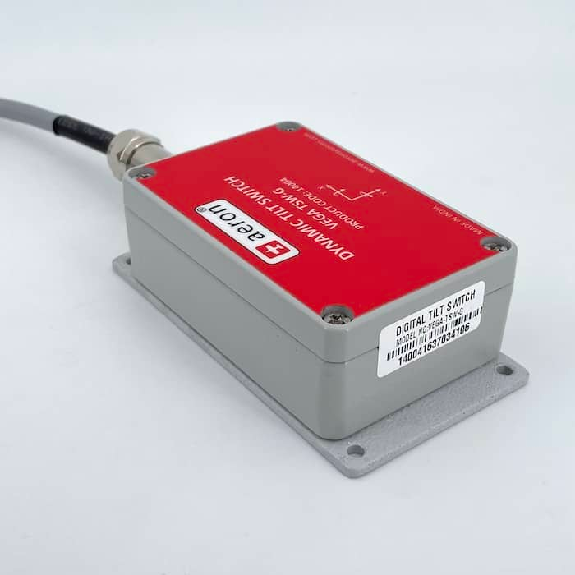

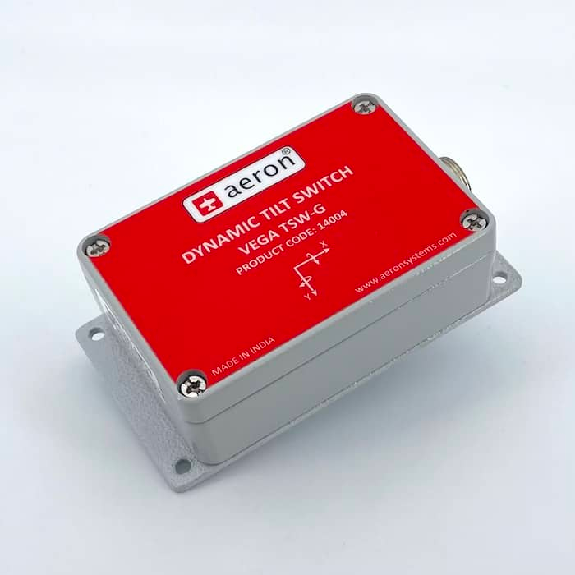

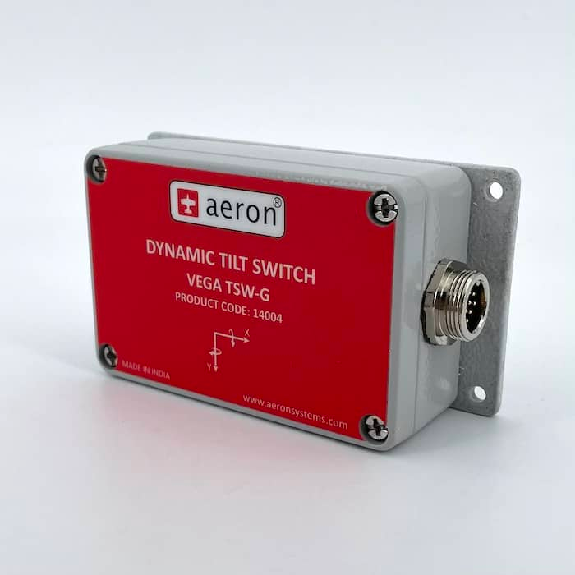

L'inclinomètre numérique biaxial à seuils programmables TSW-G de la marque AERON est un interrupteur d'inclinaison deux axes conçu pour une utilisation en statique ou en mouvement. Compact et robuste, il est spécialement conçu pour résister aux vibrations et aux environnements difficiles tels que les véhicules tout-terrain, les camions à benne basculante, les grues, les nacelles à ciseaux, les plateformes, les équipements lourds, les équipements de construction et les applications industrielles.

Caractéristiques principales :

• Détection d'inclinaison sur deux axes +/-180° Pitch et +/-60° Roll
• Résolution : 0,01°
• Précision : ±0.5° (1σ) (statique) ±1° (1σ) (dynamique)
• Taux de rafraîchissement : 1/10/20 Hz
• Interface : RS232 et RS485
• Protocole : ASCII et MODBUS RTU
• Vitesse de transmission : 9600, 19200, 38400, 56700, 115200
• Relais :
  • Nbre de relais : 2
  • Limite des seuils :
    • X : 90°
    • Y : 60°
  • Tension d'interruption : 220VDC, 250 VAC
  • Courant d'interruption : 2A
• Température de fonctionnement : -40°C à +85°C
• Tenue aux chocs : 20g
• Indice de protection : IP67

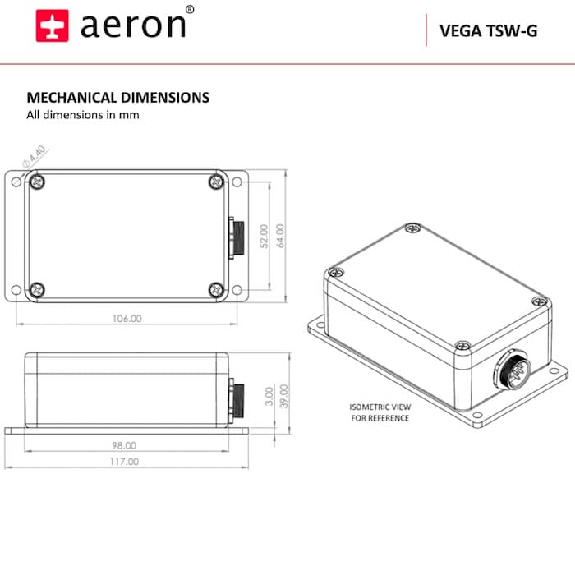

• Compact : 98 mm (L) x 64 mm (W) x 39 mm (H)
• Consommation : 180 mA @ 12V
• Alimentation : de 9 à 32V DC

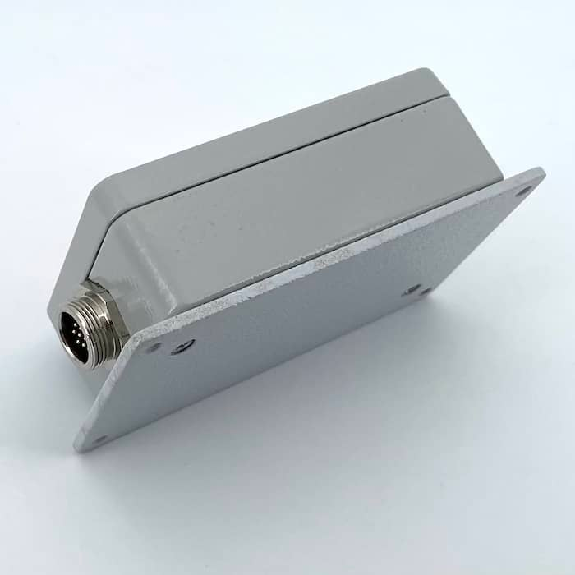

• Port de connexion : connecteur circulaire M8
• Poids : 500g
• Boitier en aluminium
• Vendu seul : sans câble et sans afficheur

Le TSW-G utilise des accéléromètres MEMS pour la détection du niveau de gravité et un gyroscope triaxial pour la mesure d'angle dans des conditions vibrantes ou dynamiques. Son architecture de processeur 32 bits à grande vitesse exécute un algorithme de filtrage statistique avancé pour estimer les angles X et Y dans des conditions dynamiques. Il dispose de 2 relais intégrés pour gérer la commutation et se déclencher lorsque l'angle de seuil configuré par l'utilisateur est dépassé. Avec un taux de rafraîchissement allant jusqu'à 20 Hz, cet inclinomètre offre une mesure précise et fiable.

Grâce à ses seuils programmables, chaque axe peut être paramétré indépendamment avec 2 seuils de déclenchement. Cela permet de définir des plages de déclenchement personnalisées pour une utilisation spécifique. Par exemple, vous pouvez paramétrer un premier niveau à 10° et un deuxième niveau à 30°, de sorte que le relais se déclenche lorsque l'inclinaison se situe dans cette plage. En dehors de cette plage, le relais reste ouvert. Si vous préférez un seuil unique, le relais se déclenchera dès que l'inclinaison dépasse ce seuil.

L'inclinomètre TSW-G est compatible avec une interface RS232 et RS485, ce qui permet une connexion facile à un PC, un terminal ou un système d'acquisition. Il prend en charge les protocoles ASCII et MODBUS RTU, offrant ainsi une grande flexibilité d'intégration dans différents systèmes. La vitesse de transmission est réglable selon vos besoins.

Que vous choisissiez de connecter l'inclinomètre à un PC ou à un système d'acquisition, vous pouvez exploiter les données en temps réel ou les enregistrer pour un traitement ultérieur. Vous avez également la possibilité de configurer des alertes visuelles ou sonores via votre système d'acquisition pour être averti lorsque l'inclinaison dépasse le seuil programmé.

Le TSW-G est conçu pour résister aux conditions les plus extrêmes. Avec une plage de température de fonctionnement de -40°C à +85°C, une tenue aux chocs de 20g et un indice de protection IP67, cet inclinomètre est adapté à une utilisation dans des environnements difficiles.

Compact et léger, avec un boîtier en aluminium, le TSW-G est facile à installer et à intégrer dans vos applications. Il est vendu seul, sans câble ni afficheur, mais le logiciel de configuration est fourni avec le matériel.

En résumé, l'inclinomètre numérique biaxial à seuils programmables TSW-G est un choix idéal pour la mesure et la surveillance de l'inclinaison dans l'industrie. Sa précision, sa fiabilité et sa flexibilité en font un outil indispensable pour de nombreuses applications. Contactez-nous dès maintenant pour plus d'informations sur ce produit ou pour découvrir notre gamme complète d'inclinomètres.

Photos non contractuelles.
