◘Un capteur pour des applications multiples : la forme du capteur convient à toutes les rainures en T courantes, quels que soient le profil et la marque du vérin. ◘Montage aisé : le capteur reste en place sans chuter grâce aux nervures latérales, même avant de serrer la vis. ◘Montage rapide : le capteur se fixe rapidement et efficacement dans la rainure en serrant la vis de fixation d’un quart de tour. ◘La vis de fixation robuste maintient le capteur dans la position souhaitée, même en cas de choc ou de vibrations ◘Remplacement aisé du capteur en cas de réparation sans démonter les capuchons Caractéristiques Type de vérin Rainure en T Formes de vérin avec adaptateur Vérin à profilé Vérin à tirant Vérin cylindrique Vérin avec rainure en queue d'aronde Rail SMC CDQ2 Rail SMC ECDQ2 Longueur du boîtier 29,5 mm Sortie de commutation NPN Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils 1) Selon EN 60529. Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 3 mT Surcourse typ. 10 mm Hystérésis typ. < 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui LED d'état de commutation Oui Température de fonctionnement –30 °C ... +80 °C Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble avec connecteur mâle M8, 3 pôles, utilisable avec chaîne porte-câble, 0,3 m Mode de raccordement, détail Section du conducteur 0,14 mm² Diamètre de câble Ø 2,9 mm Rayon de courbure En cas de pose fixe > 8 x diamètre de câble À l’état en mouvement > 12 x diamètre de câble Sortie de câble Axial
DPM Vérins rainures en T PNP NO lg29.5mm 10-30Vdc / M08 3P+C0.5m PUR
Paiement sécurisé
Virement bancaire
Informations de livraison
5 articles en stock
Livraison standard entre le 12/05 et le 14/05
Vendu et expédié par

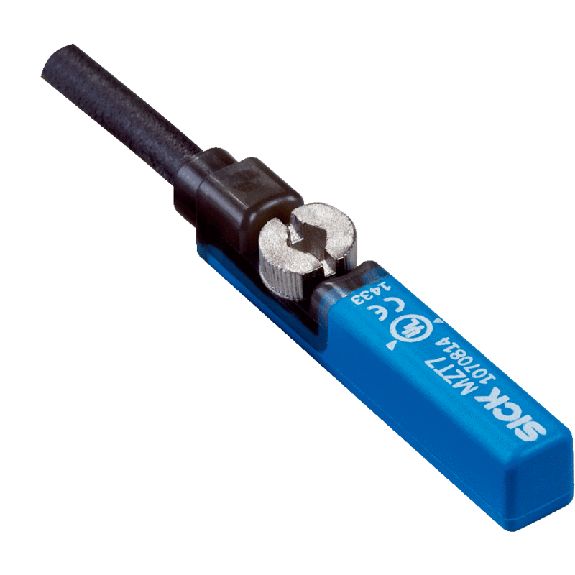

Ce capteur magnétique est spécialement conçu pour les vérins à rainure en T, offrant une solution fiable pour la détection de position. Avec sa version électrique à 3 fils DC et sa sortie de commutation PNP, il garantit une performance optimale dans diverses applications industrielles.
- Type de vérins: Vérins à rainure en T
- Surcourse typ.: 10 mm
- Fréquence de commutation: 1.000 Hz
- Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,5 m, PUR
- Câble compatible chaînes porte-câbles: Oui (2 Mio.), 5 m/s²
- Tension d'alimentation: 10-30Vdc

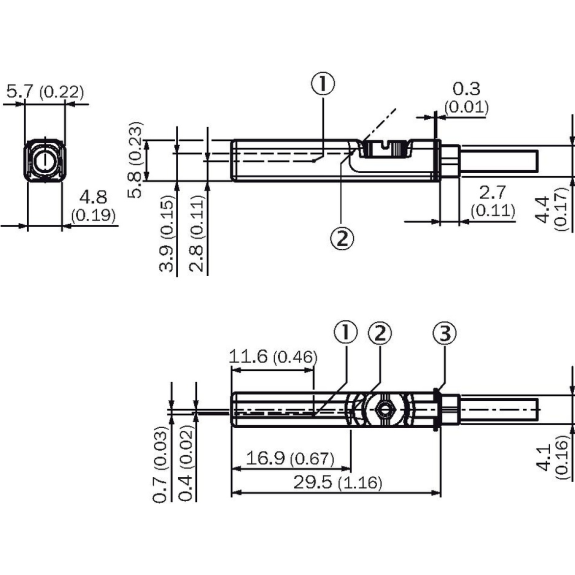

- Longueur du boîtier: 29,5 mm
- Matériau du boîtier: Plastique
- Indice de protection: IP65, IP67 (EN 60529)
- Température de fonctionnement: –30 °C à +80 °C
- Série: MZT7
Ce capteur de position de la marque Sick est un choix de qualité pour assurer un contrôle précis et fiable de vos vérins. Sa conception robuste et ses caractéristiques avancées en font un élément essentiel pour optimiser vos processus industriels.
Caractéristiques
- Référence technique
- MZT7-03VPS-KR0
- Référence DirectIndustry
- 0005795716
Description
Ce capteur magnétique est spécialement conçu pour les vérins à rainure en T, offrant une solution fiable pour la détection de position. Avec sa version électrique à 3 fils DC et sa sortie de commutation PNP, il garantit une performance optimale dans diverses applications industrielles.
- Type de vérins: Vérins à rainure en T
- Surcourse typ.: 10 mm
- Fréquence de commutation: 1.000 Hz
- Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,5 m, PUR
- Câble compatible chaînes porte-câbles: Oui (2 Mio.), 5 m/s²
- Tension d'alimentation: 10-30Vdc
- Longueur du boîtier: 29,5 mm
- Matériau du boîtier: Plastique
- Indice de protection: IP65, IP67 (EN 60529)
- Température de fonctionnement: –30 °C à +80 °C
- Série: MZT7
Ce capteur de position de la marque Sick est un choix de qualité pour assurer un contrôle précis et fiable de vos vérins. Sa conception robuste et ses caractéristiques avancées en font un élément essentiel pour optimiser vos processus industriels.
