DPM Vérins rainures en C 2 fils REED NO 5Vac/dc / M08 3P+C0.3m

Le plus petit des capteurs magnétiques cylindriques Caractéristiques techniques: • Longueur: 24 mm • Sortie TOR: PNP • Reglage: Teach-in • Tension d'alimentation: CC 10 ... 30 V • Ondulation résiduelle: <= 10 % d'Ub • Chute de tension: <= 2,2 V • Consommation: <= 10 mA • Sensibilité: 2,6 mT • Courant permanent: <= 200 mA • Reproductibilité: (Ub et Ta constants), <= 0,1 mT (Ub et Ta constants) • CEM: selon EN 60 947-5-2 • Protection rupture de conducteur • Protection court-circuit (à contrôle cyclique) • Protection contre les inversions de polarité • Suppression d'impulsion à la mise sous tension

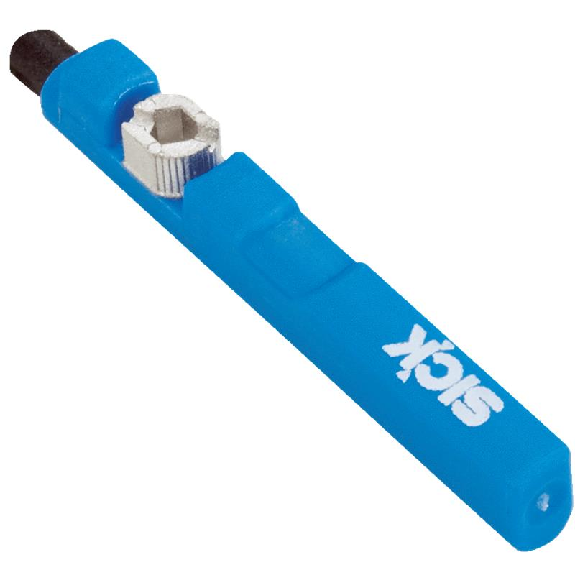

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Rainure de fabricant préférée: SMCBimbaSchunk• Version électrique: 4 fils DC• Sortie de commutation: 2 x PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 4 pôles, 0,3 m• Tension d'alimentation: 12-30Vdc• Longueur du boîtier: 19,5 mm• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +75 °C• Série: MZ2Q-C

Capteur de position linéaire autoporteur à corps cylindrique• Course électrique utile: 600 mm• Fixation: 2 Etriers mobiles avec entr’axe longitudinal variable• Mouvement angulaire: Jusqu’à ± 30° maximum• Linearité indépendante: Jusqu’à ± 0,05%• Répétabilité: 0,01 mm• Résolution: Infinie• Connexion électiques: Connecteur à 4 broches DIN43650 ISO4400• Couleur des têtes en plastique: Vert• Matériau du boîtier: Aluminium anodisé Nylon 66 G 25• Degré de protection: IP65• Température de travail: -30...+100°C

Système de mesure de position magnétostrictif• Forme: Série à tige• Montage: Bride filetée M18x1,5• Capteur de position, nombre max.: 1• Interface: Analogique, courant 4…20 mA• Plage de mesure: 1200 mm• Fidélité de répétition: ± 5 µm• Ecart de linéarité max.: ±0,01 % P.E.• Fréquence de mesure max.: 1000 Hz• Raccordement: Connecteur mâle M16x0,75, 8 pôles• Tension d'alimentation: 20-28Vdc• Exécution mécanique: Montage avec joint torique• Diamètre de tube de protection: 10,2 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Plage de mesure: 1600 mm• Résolution: <= 5 µm• Ecart de linéarité max.: ±30 µm• Fidélité de répétition: ± 1 LSB• Interface: Profibus DP• Capteur de position, nombre max.: 4• Connexion 1: M8x1, 5-polaire• Connexion 2: M12x1, 3-polaire• Connexion 3: M12x1• Tension d'alimentation: 20-28Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C

Transducteur rectiligne de position• Connexions électriques: Connecteur 4 pôles: DIN43650 ISO4400• Course électrique utile: 900 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP60• Certificat en annexe: Aucun• Longueur câble: Aucun• Couleur des têtes en plastique: Vert
