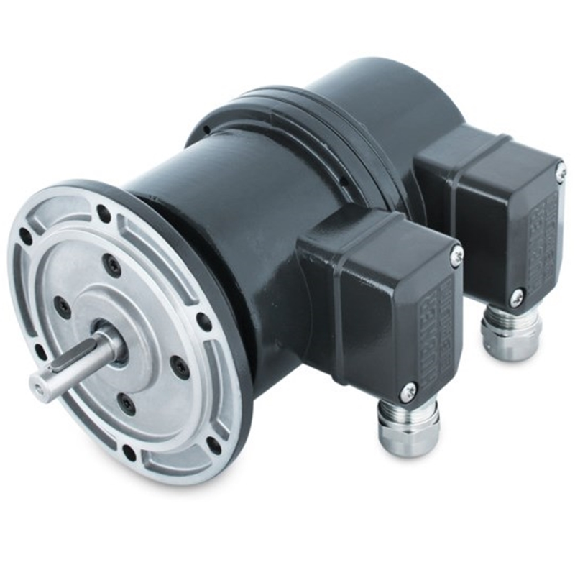

Double codeur inc. Ø115 Axe plein 11mm 9-30V 1024i/t HTL/1024i/t/ HTL - POG9G DN 1024 I / DN 1024 I

Codeur absolu de sécurité Niveau d'intégrité de la sécurité: SIL3 (IEC 61508, IEC 61800-5-3) Niveau de performance: PL e (EN ISO 13849-1) Version monotour ou multitours: Multitours Interface mécanique: Arbre plein bride de serrage 10 mm x 19 mm (avec surface) Diamètre de l'axe: 10 mm, avec surface Résolution max.: 15 bit x 12 bit (32.768 x 4.096) Interface de communication détail: SSI + Sin/Cos Interface de communication: SSI, SSI + Sin/Cos, programmable Programmable/configurable: Oui Raccordement: Connecteur mâle, M23, 12 pôles, radial Tension d'alimentation: 4,5 .. . 32 V Matériau, boîtier: Aluminium moulé sous pression Indice de protection: IP65 (CEI 60529) Température de fonctionnement: 30 °C .. . +95 °C Série: AFS/AFM60S Pro

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP67• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 5 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur à roue mesureuse Circonférence de la roue: 300 mm Surface dune roue mesureuse: Joint torique NBR70 Interface de communication: Incrémental / TTL / HTL / Commutateur DIP, sortie au choix Tension d'alimentation: 4,75 V .. . 30 V Impulsions par tour: 1 .. . 1500 Fonction de sortie: Canaux A et B Mode de raccordement: Connecteur mâle M12, 4 pôles, universel Version bras à ressort: Bras à ressort, roue de mesure côté montage Filtre de fréquence de commutation: non Série: DUV60

Codeur absolu multitour Type d'axe: Axe sortant Bride (axe): Bride synchro, ø52 mm, M4 Axe: ø6 x 10 mm, avec méplat Raccordement: Embase radiale, 2 x M12, 4 points, femâle, codifié D, 1 x M12, 4 points, mâle, codifié A Alimentation: 10...30 VDC Interface: EtherCAT Résolution Monotour: 18 Bits Résolution Multitour: 13 Bits Résolution supplémentaire: Pas d'option Indice de protection: IP67 Température d'utilisation: -40...+85 °C Série: optoTurn EAL580-SV - EtherCAT

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux traversant Diamètre de l'axe: 12 mm Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm Interface de communication: Incrémental / HTL / Push pull Tension d'alimentation: 10 V .. . 27 V Raccordement: Câble, 8 fils, universel, 3 m Impulsions par tour: 3.600 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, boîtier: Aluminium Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529) Température de fonctionnement: 20 °C .. . +85 °C Série: DBS60 Core

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 4.000• Programmable/configurable: Non• Série: DFS60
