Codeur abs. Ø58mm multitours EtherCAT Axe plein 6mm 10-30Vdc IP67 - EAL580-SV6.7WEC.18130.A

Codeur incrémental Format: Ø 40 mm Interface mécanique: Arbre plein bride de serrage Diamètre de l'axe: 6 mm x 12 mm Interface de communication: 10 V .. . 27 V, HTL, Push pull Raccordement: Câble, 5 fils, radial, 2 m, PVC Impulsions par tour: 100 Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium Indice de protection: IP50 Température de fonctionnement: 10 °C .. . +70 °C Série: DLS40

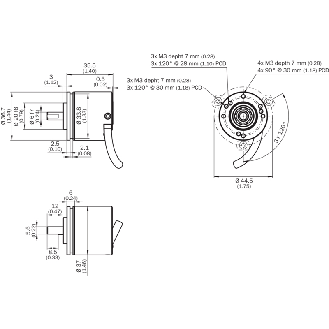

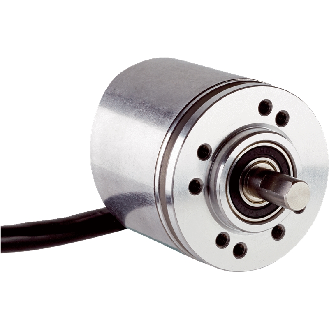

Codeur incrémental• Format: Ø 36 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 7 V .. . 30 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 1.000• Programmable/configurable: Non• Série: DBS36 Core

Codeur incrémental• Format: Ø 36 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 7 V .. . 27 V• Mode de raccordement: Câble, 5 fils, universel, 3 m• Impulsions par tour: 1.000• Programmable/configurable: Non• Indice de protection: IP65 • Plage de température de fonctionnement: –20 °C .. . +70 °C • Série: DBS36 Core

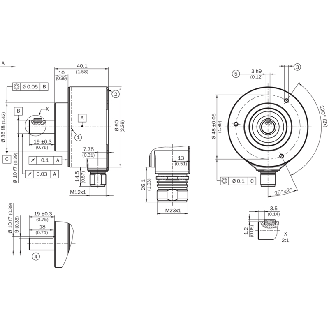

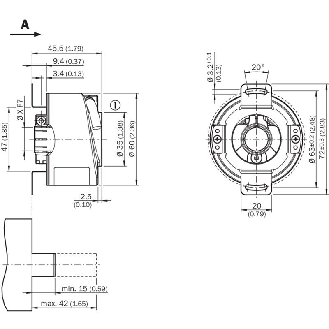

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux traversant Diamètre de l'axe: 12 mm Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm Interface de communication: Incrémental / HTL / Push pull Tension d'alimentation: 10 V .. . 27 V Raccordement: Câble, 8 fils, universel, 3 m Impulsions par tour: 3.600 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, boîtier: Aluminium Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529) Température de fonctionnement: 20 °C .. . +85 °C Série: DBS60 Core

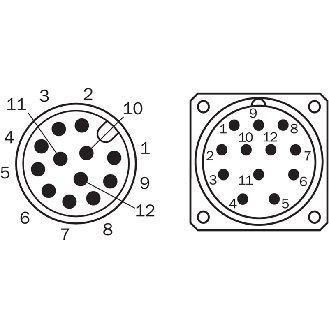

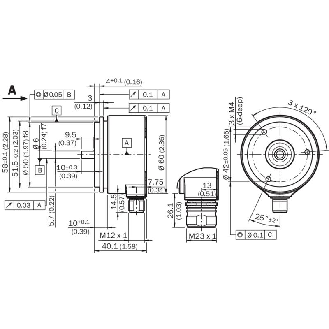

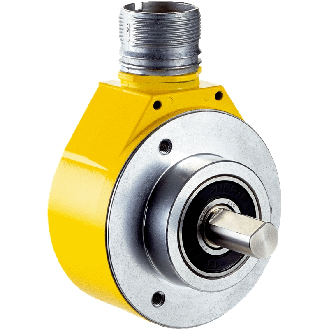

Codeur incrémental Format: Ø 60 mm Interface mécanique: Arbre plein, bride synchro Diamètre de l'axe: 6 mm Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 4,5 V .. . 5,5 V Raccordement: Connecteur M23, mâle, 12 pôles, axial Impulsions par tour: 500 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium moulé sous pression Indice de protection: - IP67, côté boîtier, connecteur mâle (CEI 60529)- IP65, côté arbre (CEI 60529) Température de fonctionnement: 0 °C .. . +85 °C Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 4.000• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP67• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 5 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental Principe de détection: Optique Type d'axe: Axe creux traversant Bride (Axe creux traversant): Avec ressort anti-rotation Ø63 Axe creux traversant: ø12 mm, bague de serrage coté bride Indice de protection: IP 65 Raccordement: Embase M23 radiale, 12 points, mâle, CCW Alimentation: 4,75...30 VDC Sorties: HTL/totem póle, 6 canaux (Vout=Vin) Impulsions par tour: 1 024 Température d'utilisation: -40...+85 °C Série: optoPulse EIL580-T

Codeur à roue mesureuse Circonférence de la roue: 300 mm Surface dune roue mesureuse: Joint torique NBR70 Interface de communication: Incrémental / TTL / HTL / Commutateur DIP, sortie au choix Tension d'alimentation: 4,75 V .. . 30 V Impulsions par tour: 1 .. . 1500 Fonction de sortie: Canaux A et B Mode de raccordement: Connecteur mâle M12, 4 pôles, universel Version bras à ressort: Bras à ressort, roue de mesure côté montage Filtre de fréquence de commutation: non Série: DUV60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Programmable/configurable: oui• Série: DFS60

Codeur absolu Version du codeur: Multitours Résolution max.: 12 bit x 12 bit (4.096 x 4.096) Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm x 19 mm Interface de communication: SSI Type de code: Gray Raccordement: Connecteur M23, mâle, 12 pôles, radial Tension d'alimentation: 4,5 .. . 32 V Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium moulé sous pression Indice de protection: - IP65, côté arbre (CEI 60529),- IP67, côté boîtier (CEI 60529) Température de fonctionnement: 40 °C .. . +100 °C Série: AFS/AFM60 SSI

Codeur absolu Taille (bride): Ø 58 mm Type d'axe: Axe creux traversant Bride: Sans accouplement statorique Axe creux traversant: Ø 14 mm, bague de serrage coté boîtier Indice de protection: IP 54 Raccordement: Embase radiale mâle 3 x M12, 4 points Alimentation / interface: 10...30 VDC, PROFINET IO Résolution Monotour: 13 Bits Résolution Multitour: 16 Bits Température d'utilisation: -40...+85 °C Série: EAL580-T - PROFINET - OptoTurnR

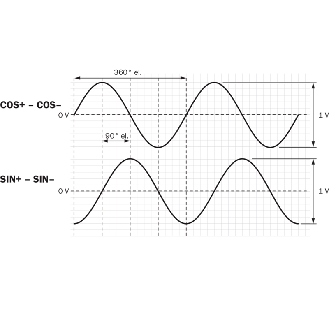

Codeur absolu de sécurité Niveau d'intégrité de la sécurité: SIL3 (IEC 61508, IEC 61800-5-3) Niveau de performance: PL e (EN ISO 13849-1) Version monotour ou multitours: Multitours Interface mécanique: Arbre plein bride de serrage 10 mm x 19 mm (avec surface) Diamètre de l'axe: 10 mm, avec surface Résolution max.: 15 bit x 12 bit (32.768 x 4.096) Interface de communication détail: SSI + Sin/Cos Interface de communication: SSI, SSI + Sin/Cos, programmable Programmable/configurable: Oui Raccordement: Connecteur mâle, M23, 12 pôles, radial Tension d'alimentation: 4,5 .. . 32 V Matériau, boîtier: Aluminium moulé sous pression Indice de protection: IP65 (CEI 60529) Température de fonctionnement: 30 °C .. . +95 °C Série: AFS/AFM60S Pro

Double codeur incrémental Principe de détection: Optique Bride: Bride EURO B10 Taille (bride:) ø115 mm Type daxe: ø11 mm axe sortant Contrôle de fonction: Avec EMS Codeur redondante: Avec codeur rédondante Signaux de sortie (1): K1, K2, K0 Nombre d'impulsions (1): 1024 Alimentation (1): 9...30 VDC Étage de sortie (1): HTL avec signaux inversés Signaux de sortie (2): K1, K2, K0 Nombre d'impulsions (2): 1024 Alimentation (2): 9...30 VDC Étage de sortie (2): HTL avec signaux inversés Raccordement: 2x boîte à bornes Matière: - Boîtier: fonte d'aluminium, - Axe: inox, Classe de protection: IP 56 (EN 60529) Température d'utilisation: -30...+100 °C Série: POG 9 G
