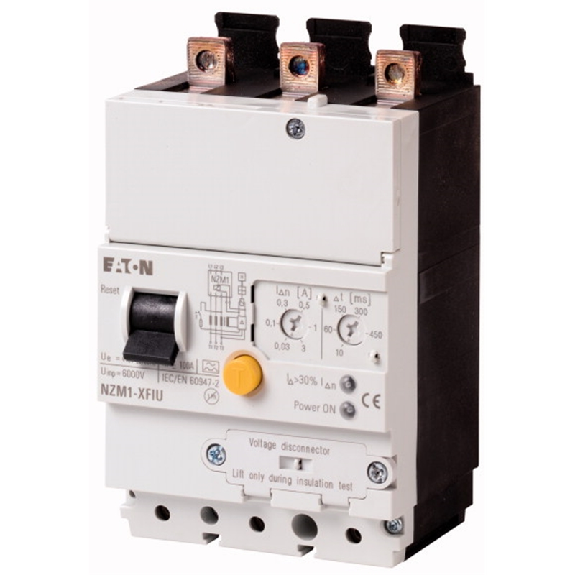

Déclencheur différentiel, 0,03-3A, 3p, en bas

Interrupteur différentiel PFGM, 2x63A 30mA type A

Interrupteur différentiel PFGM, 2x40A 30mA type AC

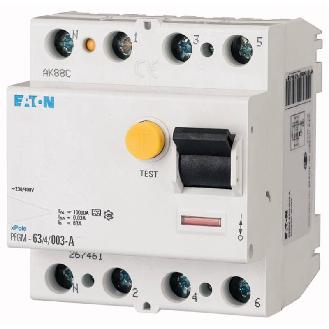

Interrupteur différentiel PFGM, 4x25A 30mA type AC

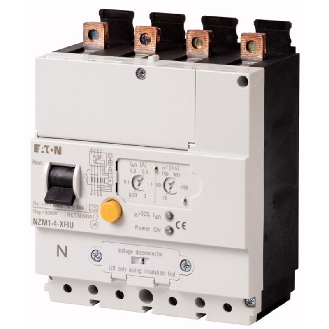

Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Selon IEC/EN 60947-2 Absence d'agrément UL/CSA.. Adaptés aux réseaux tri et monophasés. Sensibilité au courant pulsé selon le principe de sommation du courant. Pour disjoncteurs 3 et 4 pôles NZM1(-4) et interrupteurs-sectionneurs N1(-4). Dépendant de la tension réseau Ue = 200 .. 415 V 50/60 Hz. Pour I ?n = 0.03 A : réglage fixe de la temporisation t v sur 10 ms. Avertissement par LED jaune si > 30 % I ?n. Signalisation de déclenchement par 2 contacts auxiliaires max. (HIAFI) pouvant être montés ultérieurement : F = M22-K01, réinitialisation des contacts F = M22-K10 par levier de réarmement à bascule. En cas d'utilisation du contact auxiliaire de signalisation de déclenchement dans le bloc différentiel, le contact à ouverture fonctionne comme un contact F et le contact à fermeture comme un contact O. Contact double non autorisé. Non combinable aux coffrets isolants ou aux jeux de pièces pour transformation en interrupteur général pour montage latéral avec équerre de montage. NZM1-XFI...R incompatible avec le capot NZM1-XUSA. NZM1-XFI...U non combinable à un déclencheur à émission ou à manque de tension et aux contacts auxiliaires à action avancée. Le pouvoir assigné de coupure ultime en court-circuit est déterminé par le NZM1,NS1 raccordé. En cas d'utilisation d'un interrupteur-sectionneur N1, il dépend du fusible amont requis. Voir Caractéristiques techniques. Utilisable pour : NZM1-4, N1-4

Interrupteur différentiel PFGM, 2x40A 30mA type A

Interrupteur différentiel PFGM, borne à ressort, 2x40A 30mA type A
