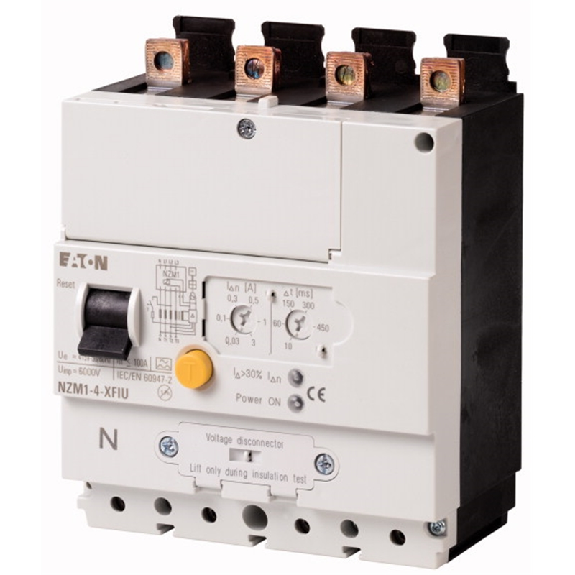

Déclencheur différentiel, 0,03-3A, 4p, en bas

Interrupteur différentiel PFGM, 2x63A 30mA type AC

Interrupteur différentiel PFGM, 2x63A 30mA type A

Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Selon IEC/EN 60947-2 Absence d'agrément UL/CSA.. Adaptés aux réseaux tri et monophasés. Sensibilité au courant pulsé selon le principe de sommation du courant. Pour disjoncteurs 3 et 4 pôles NZM1(-4) et interrupteurs-sectionneurs N1(-4). Dépendant de la tension réseau Ue = 200 .. 415 V 50/60 Hz. Pour I ?n = 0.03 A : réglage fixe de la temporisation t v sur 10 ms. Avertissement par LED jaune si > 30 % I ?n. Signalisation de déclenchement par 2 contacts auxiliaires max. (HIAFI) pouvant être montés ultérieurement : F = M22-K01, O = M22-K10, réinitialisation par levier de réarmement à bascule. En cas d’utilisation des contacts auxiliaires de signalisation de déclenchement dans le bloc différentiel, le contact à ouverture fonctionne comme un contact F et le contact à fermeture comme un contact O. Contact double non autorisé. Non associable à un coffret isolant ni à un kit de transformation en interrupteur général destiné au montage latéral avec équerre. NZM1-XFI..R incompatible avec le capot NZM1-XUSA. NZM1-XFI..U non combinable à un déclencheur à émission/manque de tension, contacts auxiliaires à action avancée. Le pouvoir assigné de coupure ultime en court-circuit est déterminé par les NZM1, NS1 raccordés. En cas d'utilisation d'un interrupteur-sectionneur N1, il dépend du fusible amont requis. Voir caractéristiques techniques. Utilisation pour : NZM1, N(S)1

Interrupteur différentiel PFGM, 4x25A 30mA type AC

Interrupteur différentiel PFGM, 2x40A 30mA type A

Interrupteur différentiel PFGM, borne à ressort, 2x40A 30mA type A
