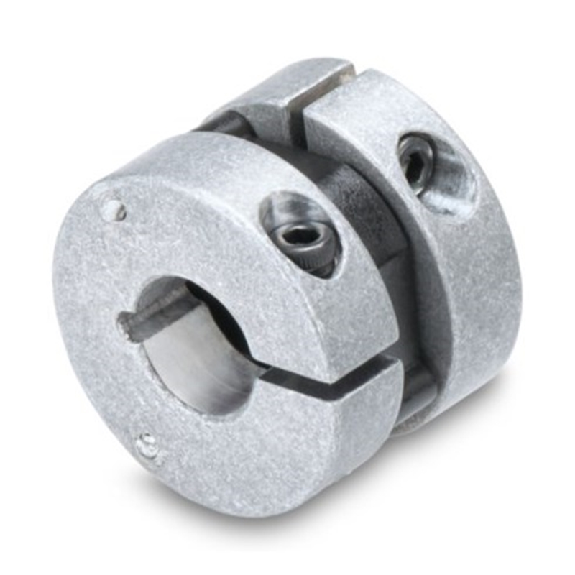

CPS25 Accouplement K/K L=19 d1=10/d2=12 - BAU11065925

Accouplement d'arbre Système à double boucle plastique polyuréthane Accouplement diamètre 10mm-10mm Tolérances : Axiale ± 2,5mm / Radiale ± 3mm

Accouplement flexible Utilisation: Pour les codeurs à axe plein Diamètre de l'axe D1: 6 mm Diamètre de l'axe D2: 10 mm Vitesse de rotation: max . 10000 t/min Moment d'inertie: 9 gcm² Rigidité en torsion du ressort: 150 Nm/rad Rigidité radiale: 25 N/mm Couple max.: 120 Ncm Déplacement axial: ± 0,4 mm Déplacement parallèle: ± 0,25 mm Déplacement angulaire: ± 4 ° Matière:- Soufflet: inox- Bride: Aluminium, anodisé Température d'utilisation: -40...+140 °C

Accessoire pour codeurs à axe sortant Diamètre de l'axe D1: 6 mm Diamètre de l'axe D2: 6 mm Vitesse de rotation: max . 13500 t/min Moment d'inertie: max . 20 gcm² Couple max.: 100 Ncm Déplacement parallèle: max . 0,5 mm Déplacement angulaire: max . 1 ° Fixation: Moyeu de serrage Matière: - Moyeu: aluminium- Disque centrale: matière plastique Température d'utilisation: -30...+80 °C

Accouplement rotatif pour tube rond Ø48 mm Utilisation: Pour la connexion d'un HMA I-040 tube rond Ø48 mm avec un boîtier Couleur: RAL 7016 (Gris anthracite) Plage de pivotement: 330° Poids: 0.7 kg Série: HMA I-040

Accouplement flexible Diamètre de l'axe D1: 10 mm Diamètre de l'axe D2: 10 mm Vitesse de rotation: max . 6000 t/min Moment d'inertie: 29 gcm² Rigidité en torsion du ressort: 16 Nm/rad Rigidité radiale: 45 N/mm Couple max.: 100 Ncm Déplacement axial: ± 0,5 mm Déplacement parallèle: ± 0,35 mm Déplacement angulaire: ± 4 ° Matière: Aluminium, anodisé Température d'utilisation: -30...+150 °C

Accouplement flexible Diamètre de l'axe D1: 6 mm Diamètre de l'axe D2: 16 mm Vitesse de rotation: max . 12000 t/min Moment d'inertie: 35 gcm² Rigidité en torsion du ressort: 30 Nm/rad Rigidité radiale: 40 N/mm Couple max.: 60 Ncm Déplacement axial: ± 0,4 mm Déplacement parallèle: ± 0,3 mm Déplacement angulaire: ± 2,5 ° Matière: - Bagues : Aluminium- Soufflet : PVC Température d'utilisation: -10...+80 °C

Couplage de coffret CP-S

Accouplement CPS37 Diamètre de l'axe D1: 10 mm Diamètre de l'axe D2: 6 mm Vitesse de rotation: max13500 t/min Moment d'inertie: max . 100 gcm² Couple max.: 300 Ncm Déplacement parallèle: max . 1 mm Déplacement angulaire: max . 1 ° Fixation: Moyeu de serrage Matière- Moyeu: aluminium- Disque centrale: matière plastique Température d'utilisation: -30...+80 °C

Accouplement CPS37 Diamètre de l'axe D1: 20 mm Diamètre de l'axe D2: 6 mm Vitesse de rotation: max13500 t/min Moment d'inertie: max . 100 gcm² Couple max.: 300 Ncm Déplacement parallèle: max . 1 mm Déplacement angulaire: max . 1 ° Fixation: Moyeu de serrage Matière- Moyeu: aluminium- Disque centrale: matière plastique Température d'utilisation: -30...+80 °C

Couplage RAL7035 pour bras porteur 60 D130mm

Couplage GT 48/2 (RAL 7043) - 49.49 73 00

Accouplement flottant, compensateur dalignement: Cet accouplement de tige permet de relier la tige dun vérin pneumatique (ou électrique) à toute pièce à mettre en mouvement pour éviter toute contrainte sur la tige du vérin, en cas de défaut d'alignement avec le guidage de la pièce à déplacer. Les 2 vis de fixation sont fournies.

Accouplement flottant, compensateur dalignement: Cet accouplement de tige permet de relier la tige dun vérin pneumatique (ou électrique) à toute pièce à mettre en mouvement pour éviter toute contrainte sur la tige du vérin, en cas de défaut d'alignement avec le guidage de la pièce à déplacer. Les 4 vis de fixation sont fournies.

Accouplement flottant, compensateur dalignement: Cet accouplement de tige permet de relier la tige dun vérin pneumatique (ou électrique) à toute pièce à mettre en mouvement pour éviter toute contrainte sur la tige du vérin, en cas de défaut d'alignement avec le guidage de la pièce à déplacer. Les 4 vis de fixation sont fournies.
