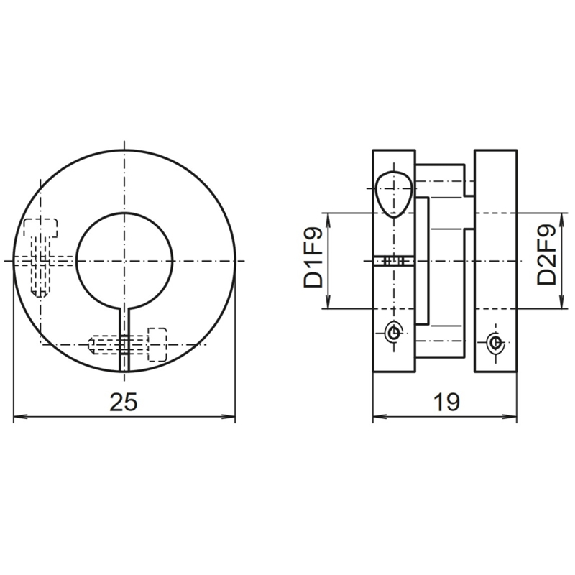

CPS25 Accouplement K/K L=19 d1=06/d2=06 - BAU11065916

Accouplement flexible Diamètre de l'axe D1: 10 mm Diamètre de l'axe D2: 10 mm Vitesse de rotation: max . 6000 t/min Moment d'inertie: 29 gcm² Rigidité en torsion du ressort: 16 Nm/rad Rigidité radiale: 45 N/mm Couple max.: 100 Ncm Déplacement axial: ± 0,5 mm Déplacement parallèle: ± 0,35 mm Déplacement angulaire: ± 4 ° Matière: Aluminium, anodisé Température d'utilisation: -30...+150 °C

Accouplement flexible Diamètre de l'axe D1: 6 mm Diamètre de l'axe D2: 16 mm Vitesse de rotation: max . 12000 t/min Moment d'inertie: 35 gcm² Rigidité en torsion du ressort: 30 Nm/rad Rigidité radiale: 40 N/mm Couple max.: 60 Ncm Déplacement axial: ± 0,4 mm Déplacement parallèle: ± 0,3 mm Déplacement angulaire: ± 2,5 ° Matière: - Bagues : Aluminium- Soufflet : PVC Température d'utilisation: -10...+80 °C

Accouplement CPS37 Diamètre de l'axe D1: 10 mm Diamètre de l'axe D2: 6 mm Vitesse de rotation: max13500 t/min Moment d'inertie: max . 100 gcm² Couple max.: 300 Ncm Déplacement parallèle: max . 1 mm Déplacement angulaire: max . 1 ° Fixation: Moyeu de serrage Matière- Moyeu: aluminium- Disque centrale: matière plastique Température d'utilisation: -30...+80 °C

Couplage de coffret CP-S

Accouplement flexible Utilisation: Pour les codeurs à axe plein Diamètre de l'axe D1: 6 mm Diamètre de l'axe D2: 10 mm Vitesse de rotation: max . 10000 t/min Moment d'inertie: 9 gcm² Rigidité en torsion du ressort: 150 Nm/rad Rigidité radiale: 25 N/mm Couple max.: 120 Ncm Déplacement axial: ± 0,4 mm Déplacement parallèle: ± 0,25 mm Déplacement angulaire: ± 4 ° Matière:- Soufflet: inox- Bride: Aluminium, anodisé Température d'utilisation: -40...+140 °C

Accessoire pour codeurs à axe sortant Diamètre de l'axe D1: 10 mm Diamètre de l'axe D2: 12 mm Vitesse de rotation: max . 13500 t/min Moment d'inertie: max . 20 gcm² Couple max.: 100 Ncm Déplacement parallèle: max . 0,5 mm Déplacement angulaire: max . 1 ° Fixation: Moyeu de serrage Matière- Moyeu: aluminium- Disque centrale: matière plastique Température d'utilisation: -30...+80 °C
