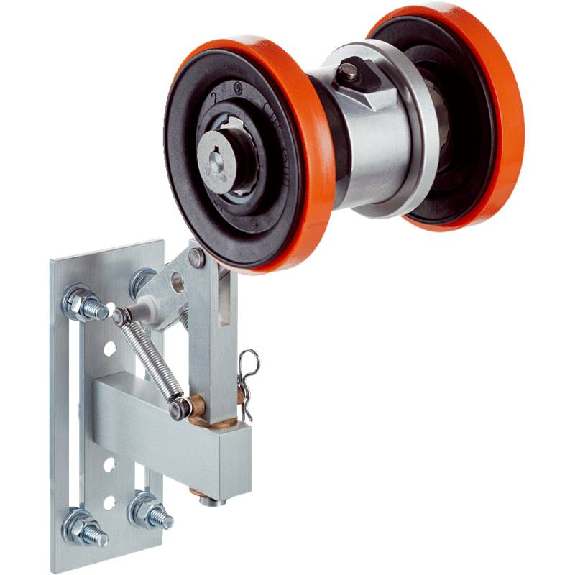

Codeur à roue mesureuse 4,75V-30V, Commutateur DIP TTL/HTL / M12 8P

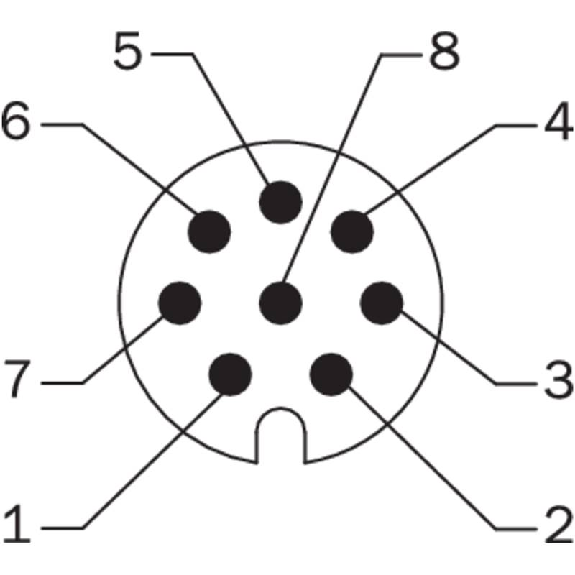

Codeur à roue mesureuse• Circonférence de la roue: 300 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / HTL• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Résolution max.: 218,45• Série: DFV60

Codeur à roue mesureuse• Circonférence de la roue: 300 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Résolution max.: 218,45• Série: DFV60

Codeur à roue mesureuse• Circonférence de la roue: 1000 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Interface de communication: 10 V .. . 30 V, incrémental, HTL, Push pull• Tension d'alimentation: 10 V .. . 30 V• Codeur monté: DBS50 Core, DBS50E-SKEPA0200• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Résolution en impulsions/mm: 1• Version bras à ressort: Bras à ressort de 69,5 mm• Série: DKV60

Codeur à roue mesureuse• Circonférence de la roue: 2000 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Interface de communication: 10 V .. . 30 V, incrémental, HTL, Push pull• Tension d'alimentation: 10 V .. . 30 V• Codeur monté: DBS50 Core, DBS50E-SKEPA0200• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Résolution en impulsions/mm: 1• Version bras à ressort: Bras à ressort de 69,5 mm• Série: DKV60

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Interface de communication: 10 V .. . 30 V, incrémental, HTL, Push pull• Tension d'alimentation: 10 V .. . 30 V• Codeur monté: DBS50 Core, DBS50E-SKEPA0200• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Résolution en impulsions/mm: 1• Version bras à ressort: Bras à ressort de 69,5 mm• Série: DKV60

Codeur à roue mesureuse• Circonférence de la roue: 300 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,75 V .. . 30 V• Plage d'impulsions par tour: 1 .. . 2048• Fonction de sortie: Canaux A et B• Mode de raccordement: Connecteur M12, mâle, 4 pôles, universel• Version bras à ressort: Bras à ressort, codeur côté montage• Filtre de fréquence de commutation: Non• Série: DUV60

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, avec connecteur M12, mâle, 8 pôles, universel, 0,5 m• Résolution max.: 10• Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse• Série: DBV50 Core

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 7 V .. . 30 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Résolution max.: 10• Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse• Série: DBV50 Core

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Version bras à ressort: Bras à ressort de 69,5 mm• Codeur monté: DBS50 Core, DBS50E-SKAPA2000• Résolution en impulsions/mm: 10• Interface de communication: 4,5 V .. . 5,5 V, incrémental, TTL, RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: DKV60

Codeur incrémental• Interface mécanique: Axe creux traversant, serrage arrière• Diamètre de l'axe: 12 mm• Interface de communication: 4,5 V .. . 30 V, TTL, HTL• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 1.024• Programmable/configurable: Non• Type de bride / bras de couple: Bras de couple 1 côté, trou oblong, rayon du cercle de trous 31,5 mm à 48,5 mm• Série: DBS60 Core

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 14 mm• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Programmable/configurable: Oui• Série: DFS60 Inox

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm x 19 mm• Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 30 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 2.000• Programmable/configurable: Non• Série: DBS60 Core

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: TTL/RS422, 6 canaux (Vout=5V)• Nombre d’impulsions: 2 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: TTL/RS422, 6 canaux (Vout=5V)• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: TTL/RS422, 6 canaux (Vout=5V)• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C
