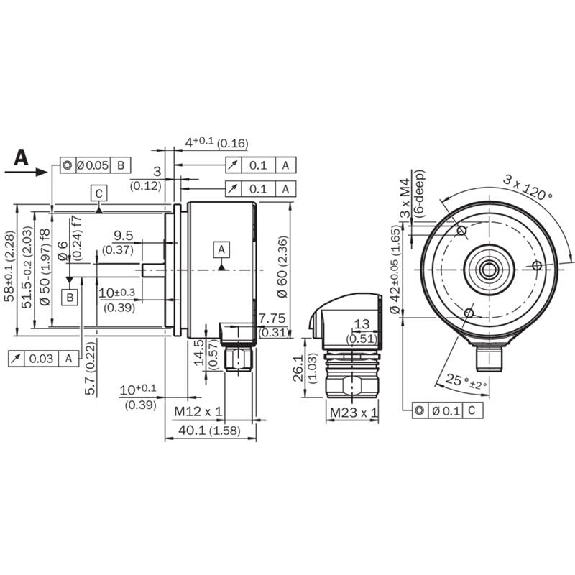

Codeur inc. Ø60mm Axe plein synchro 6mm 2000i/t 10-32Vdc TTL/RS422

Codeur incrémental, Ø55 mm à bride standard et axe Ø10 mm, IP65, résolution 1000 imp/tour, sorties émetteur de ligne, alimentation 5 VDC, embase radiale mâle M23 à 12 contacts en sens anti-horaire

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Matériau, arbre: Métal • Matériau, bride: Aluminium • Matériau, boîtier: Aluminium moulé sous pression • Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60

Codeur à roue mesureuse• Circonférence de la roue: 12 ?• Surface d’une roue mesureuse: Plastique lisse (uréthane)• Interface de communication: Incrémental / TTL / HTL / Commutateur DIP, sortie au choix• Tension d'alimentation: 4,75 V .. . 30 V• Impulsions par tour: 1 .. . 2400• Fonction de sortie: Canaux A et B• Mode de raccordement: Connecteur M12, mâle, 8 pôles, universel• Version bras à ressort: Bras à ressort, montage d’en bas avec équerre de fixation• Filtre de fréquence de commutation: non• Série: DUV60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M23 axiale, 12 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 5 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant, serrage arrière• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 27 V• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M23, 12 pôles, universel, 0,5 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm• Série: DBS60 Core

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 1 250 imp/tour• Température d’utilisation: -40...+85 °C
