Codeur incrémental feedback moteur

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 2048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP67• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 4,75...30 VDC, • Etage de sortie: HTL/totem póle, 6 canaux (Vout=Vin)• Nombre d’impulsions: 3 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 5 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 5 000 imp/tour• Température d’utilisation: -40...+85 °C

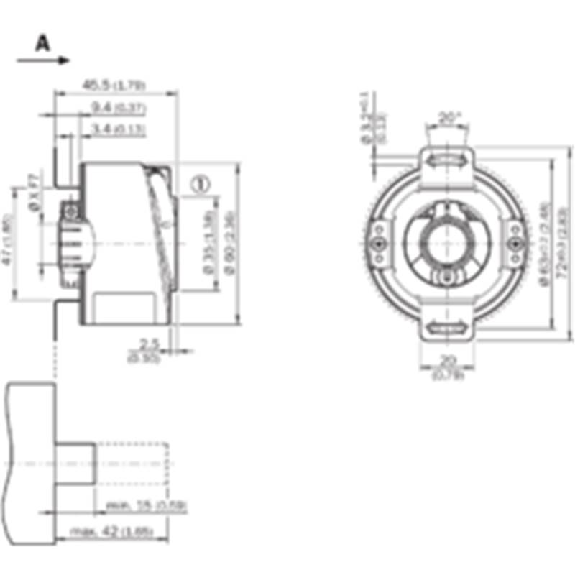

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 27 V• Mode de raccordement: Câble, 8 fils, universel, 3 m• Impulsions par tour: 600• Programmable/configurable: Non• Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm• Matériau, arbre: Acier inoxydable• Matériau, boîtier: Aluminium• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –20 °C .. . +85 °C• Série: DBS60 Core
