Codeur inc. Ø40mm Axe creux 12mm IP42 0150i/t 10-30V Totem pôle C1m

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Sans ressort anti-rotation• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 1024 imp/tour• Température d’utilisation: -40...+85 °C• Série: optoPulse EIL580-B

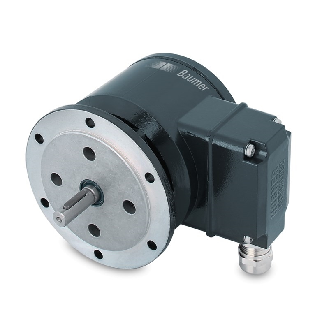

Codeur absolu réseau, multitour, Ø58 mm à bride standard et axe Ø10 mm, IP65, résolution 29 bits: ST 13 bits et MT 16 bits, code binaire, boîtier bus débrochable CANopen, 2 sorties connecteurs M12, alimentation 10-30 VDC

Codeur absolu• Version du codeur: Multitours• Résolution max.: 15 bit x 12 bit (32.768 x 4.096)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm (x 19 mm)• Interface de communication: SSI, SSI + incrémental• Tension d'alimentation: 4,5 .. . 32 V DC• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP65 côté arbre, IP67 côté boîtier (CEI 60529)• Plage de température de fonctionnement: –40 °C .. . +100 °C• Programmable/configurable: Via l’outil de programmation portatif, via SOPAS• Série: AFS/AFM60 SSI

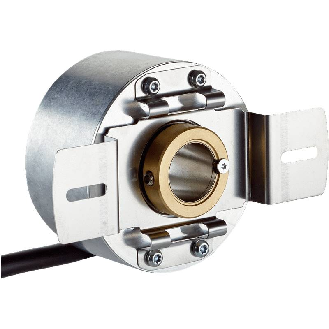

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 27 V• Mode de raccordement: Câble, 8 fils, universel, 3 m• Impulsions par tour: 600• Programmable/configurable: Non• Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm• Matériau, arbre: Acier inoxydable• Matériau, boîtier: Aluminium• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –20 °C .. . +85 °C• Série: DBS60 Core
