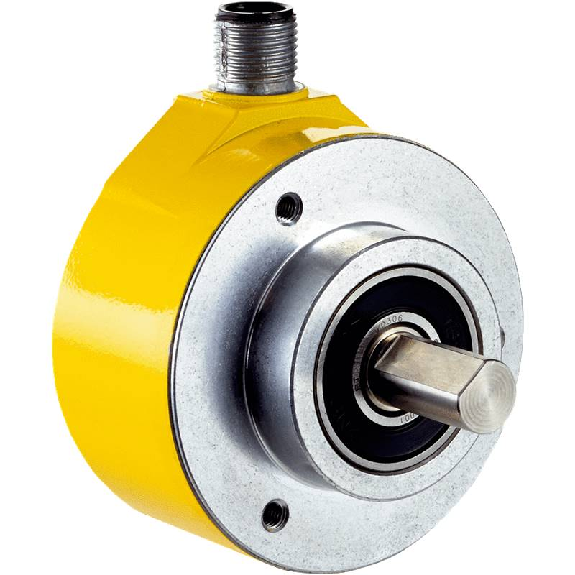

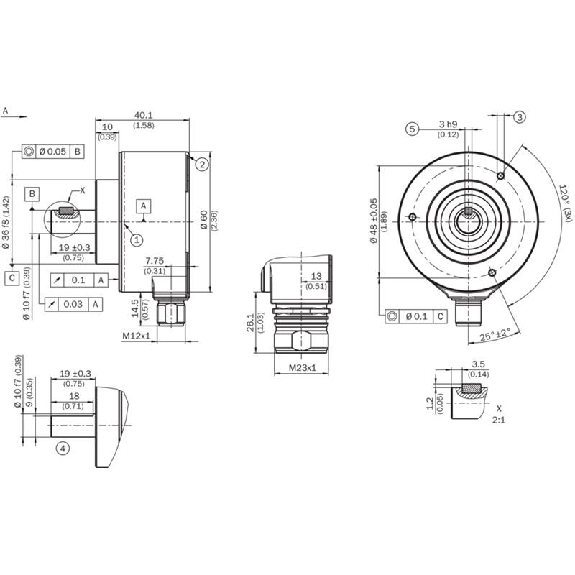

Codeur inc. de sécurité Axe plein 10mm 1024i/t 5-32V SinCos

Codeur absolu réseau, multitour, Ø58 mm à bride standard et axe Ø10 mm, IP65, résolution 29 bits: ST 13 bits et MT 16 bits, code binaire, boîtier bus débrochable Profibus-DPV2, 3 sorties presse-étoupe, alimentation 10-30 VDC

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 1.024 (10 bit)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Parallèle• Type de code: BCD• Mode de raccordement: Connecteur mâle, M23, 21 pôles, radial• Tension d'alimentation: 10-32Vdc• Indice de protection: IP65• Série: ARS60 SSI/Parallel

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 720• Programmable/configurable: Non• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø10 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Câble radial, 2 m• Alimentation: 8...30 VDC• Etage de sortie: TTL/RS422, 6 canaux (Vout=5V)• Nombre d’impulsions: 4 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d’axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø10 mm, bague de serrage coté bride• Indice de protection: IP67• Raccordement: Câble radial, 1 m• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur incrémental, Ø115 mm à axe sortant, 2 voies A et B + top zéro, 1 tour = 1024 impulsions, sorties TTL+compléments, alimentation 5 VDC, bride Euro B10, axe Ø11 mm, boîte à bornes radiale, sans câble
