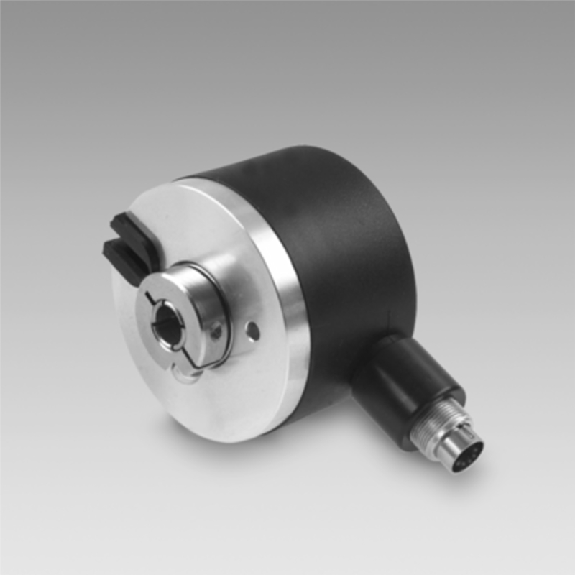

Codeur inc. Ø40mm Axe creux 12mm 1024i/t 10-30V Totem pôle C1m IP42

Codeur absolu réseau, multitour, Ø58 mm à bride standard et axe Ø10 mm, IP54, résolution 29 bits: ST 13 bits et MT 16 bits, code binaire, boîtier bus débrochable CANopen, 3 sorties presse-étoupe, alimentation 10-30 VDC

Codeur absolu réseau RS485 avec protocole ASCII, multitour, Ø58 mm à bride standard et axe Ø10 mm, IP65, résolution 25 bits: ST 13 bits et MT 12 bits, alimentation 10-30 VDC, embase radiale mâle M23 à 12 contacts en sens horaire

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 1.024 (10 bit)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Parallèle• Type de code: BCD• Mode de raccordement: Connecteur mâle, M23, 21 pôles, radial• Tension d'alimentation: 10-32Vdc• Indice de protection: IP65• Série: ARS60 SSI/Parallel

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 720• Programmable/configurable: Non• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60

Codeur absolu multitour• Type d'axe: Axe creux non traversant• Bride (Axe creux traversant): Sans ressort anti-rotation• Axe creux non traversant: ø10 mm, serrage coté bride• Indice de protection: IP 65• Raccordement: Embase radiale, 2 x M12, 4 points, femâle, codifié D, 1 x M12, 4 points, mâle, codifié A• Alimentation / interface: 10...30 VDC, PROFINET IO• Résolution Monotour: 13 Bits• Résolution Multitour: 16 Bits• Résolution supplémentaire: Pas d'option• Température d'utilisation: -40...+85 °C• Option bouton: Sans• Série: optoTurn EAL580-B - PROFINET

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d’axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP67• Raccordement: Embase radiale mâle M23, 12 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie
