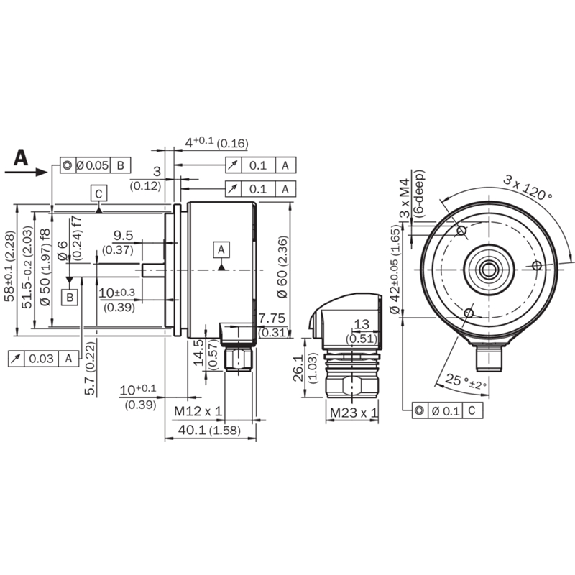

Codeur inc. Ø60mm Axe plein 6mm 08000i/t 10-32V HTL/PushPull M23 12P

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant, serrage arrière• Type de bride / bras de couple: Support de couple bilatéral, trou oblong, cercle de trou 63 mm - 83 mm• Diamètre de l'axe: 5/8"• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 27 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m, PVC• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP65 (CEI 60529)• Température de fonctionnement: –20 °C .. . +85 °C• Série: DBS60 Core

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, Ø53 mm, M3/M4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat 06• Indice de protection: IP 65• Raccordement: Câble tangentiel, 1 m• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur absolu• Version du codeur: Multitours• Résolution max.: 18 bit x 12 bit (262.144 x 4.096)• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 14 mm• Interface de communication: EtherCAT®, CoE (CAN over EtherCAT®)• Mode de raccordement: Connecteur mâle, 1 x M12, 4 pôles, axial, Connecteur femelle, 2 x M12, 4 pôles, axial• Tension d'alimentation: 10-30Vdc• Matériau, arbre: Acier inoxydable• Matériau, boîtier: Aluminium• Indice de protection: IP65, côté arbre, IP67, côté boîtier (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +85 °C• Programmable/configurable: Via l’outil d’ingénierie API• Série: AFS/AFM60 EtherCAT®

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø14 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 2 048 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental, standard Ø40 mm, axe plein 6 mm, 100 kHz, sortie A/B/Z, 200 impulsions/tour, 12-24 Vc.c., sortie PNP collecteur ouvert, câble 0,5 m
