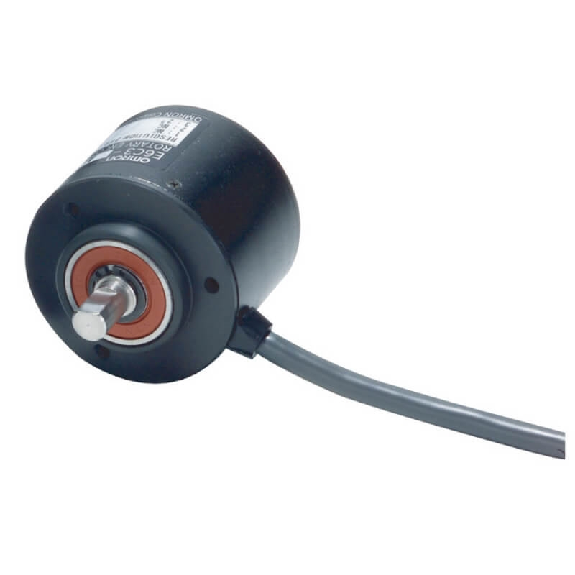

Codeur inc. Ø50mm Axe plein 8mm 2000i/t 12-24Vdc PNP/NPN câble 1m

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Axe creux traversant: ø14 mm, bague de serrage coté bride• Impulsions par tour: 120• Alimentation: UB= 8...30 VDC / HTL niveau, Totem pôle• Signaux de sortie: A, A inv, B, B inv, 0, 0 inv• Raccordement: Connecteur circuit imprimé type 21, contacts droits mâles, 8 points• Matière du boîtier: Aluminium• Indice de protection: IP65• Température d'utilisation: -30...+100 °C• Kit de montage: 1-bras, pitch diamètre du cercle 65,5...281 mm, montage M4, coupé à la longueur

Codeur absolu• Version du codeur: Multitours• Résolution max.: 18 bit x 12 bit (262.144 x 4.096)• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 14 mm• Interface de communication: EtherCAT®, CoE (CAN over EtherCAT®)• Mode de raccordement: Connecteur mâle, 1 x M12, 4 pôles, axial, Connecteur femelle, 2 x M12, 4 pôles, axial• Tension d'alimentation: 10-30Vdc• Matériau, arbre: Acier inoxydable• Matériau, boîtier: Aluminium• Indice de protection: IP65, côté arbre, IP67, côté boîtier (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +85 °C• Programmable/configurable: Via l’outil d’ingénierie API• Série: AFS/AFM60 EtherCAT®

Codeur incrémental sans roulement• Type: Tête de détection avec roue magnétique• Raccordement: Cable 0,3 m avec embase mâle M12, 8 points, sens anti-horaire• Alimentation: 10...30 VDC• Etage de sortie: HTL/push-pull, 6 voies (avec roue polaire appropriée et l’aimant de référence)• Interpolation: 10 impulsions par pôle

Codeur incrémental, Ø58 mm à axe creux non traversant, alésage Ø12 mm, IP65, résolution 60 imp/tour, sorties Totem pôle AB0, alimentation 10-30 VDC, presse-étoupe radial avec câble de 2 m

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø14 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 256 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 500• Programmable/configurable: Non• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60
