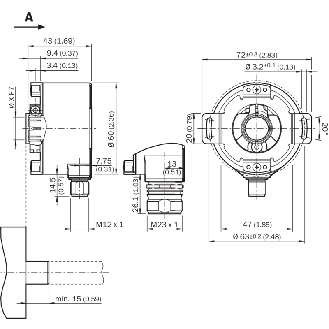

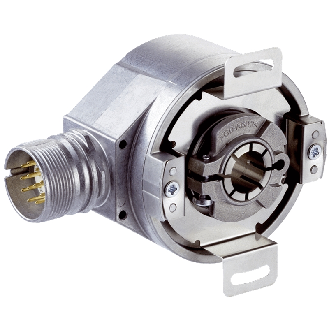

Codeur inc. Ø58mm Axe trav. 12mm 1024i/t 5V TTL/RS422 M23 12P

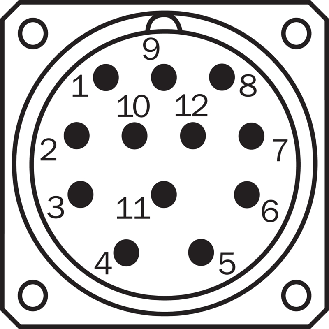

Codeur incrémental, Ø58 mm à axe creux traversant, alésage Ø12 mm, IP65, bague de serrage, résolution 500 imp/tour, sorties Totem pôle AB0, alimentation 10-30 VDC, embase radiale mâle M23 à 12 contacts en sens anti-horaire

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 2.540• Programmable/configurable: Non• Série: DFS60

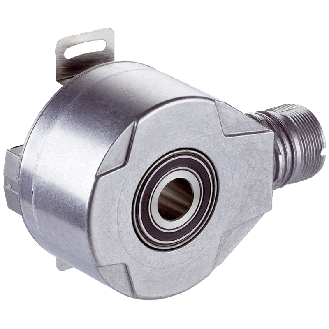

Codeur absolu• Version du codeur: Multitours• Résolution max.: 12 bit x 12 bit (4.096 x 4.096)• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 10 mm• Interface de communication: SSI• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Série: AFS/AFM60 SSI

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, axial• Impulsions par tour: 3.600• Programmable/configurable: Non• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental sans roulement• Type: Tête de détection avec roue magnétique• Raccordement: Cable 0,3 m avec embase mâle M12, 8 points, sens anti-horaire• Alimentation: 10...30 VDC• Etage de sortie: HTL/push-pull, 6 voies (avec roue polaire appropriée et l’aimant de référence)• Interpolation: 20 impulsions par pôle
