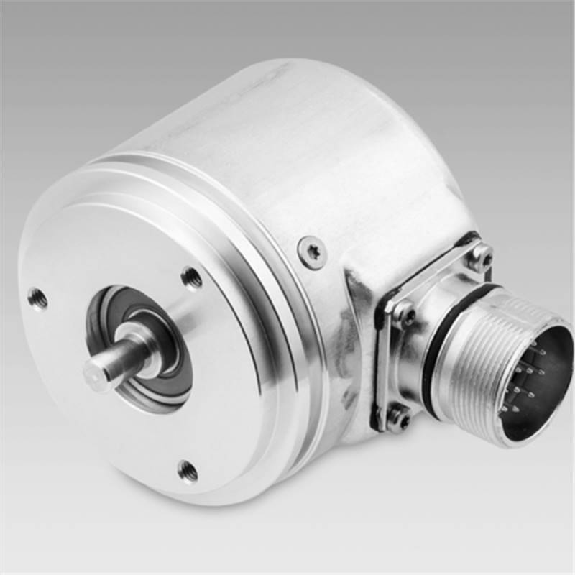

Codeur abs. SSI multitour, Ø58 Axe plein Ø6mm IP54 10-30Vdc M23 12P H

Codeur incrémental, Ø58 mm à axe creux traversant, alésage Ø12 mm, IP65, bague de serrage, résolution 500 imp/tour, sorties Totem pôle AB0, alimentation 10-30 VDC, embase radiale mâle M23 à 12 contacts en sens anti-horaire

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, axial• Impulsions par tour: 2.500• Programmable/configurable: Non• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: –40 °C .. . +100 °C• Série: DFS60

Codeur absolu• Taille (bride): Ø 58 mm• Type d'axe: Axe sortant• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Axe: Ø 10 x 20 mm, avec méplat• Indice de protection: IP 65• Raccordement: Embase radiale, 2 x M12, 4 points, femelle, codé D, 1 x M12, 4 points, mâle, codé A• Alimentation / interface: 10...30 VDC, PROFINET IO• Résolution Monotour: 13 Bits• Résolution Multitour: 16 Bits• Résolution supplement: Pas une option• Température d'utilisation: -40...+85 °C• Option bouton: Sans• Série: EAL580-SC - PROFINET - OptoTurn®

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 5 m• Impulsions par tour: 250• Programmable/configurable: Non• Matériau, arbre: Métal• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: - IP67, côté boîtier départ de câble (selon CEI 60529)- IP65, côté arbre (selon CEI 60529)• Plage de température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø10 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 500 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 15 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 3 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Série: DFS60
