Codeur inc. Ø40mm Axe trav. 06mm 0060i/t 10-30V Totem pôle C1m IP64

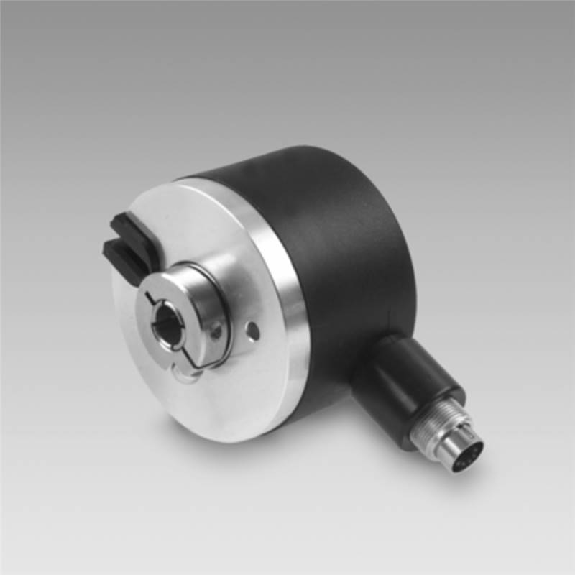

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø10 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 3 600 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride (axe): Bride carrée 2,5" (63,5 mm), épaulement de centrage Ø36 x 7,62 mm (Ø1.417" x 0.3"), montage carré 4 x Ø5,5 / 52,4 x 52,4 mm• Axe: ø3/8" x 4/5" (ø9,525 x 20,32 mm), avec méplat• Indice de protection: IP 65• Raccordement: Embase M23 axiale, 12 points, mâle, CCW• Alimentation: 8...30 VDC• Sorties: HTL/totem póle, 6 canaux• Impulsions par tour: 1 000• Température d'utilisation: -40...+85 °C• Série: optoPulse EIL580-SQ

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 8.192• Programmable/configurable: Non• Série: DFS60

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 262.144 (18 bit)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: EtherCAT®, CoE (CAN over EtherCAT®)• Mode de raccordement: Connecteur mâle, 1 x M12, 4 pôles, axial, Connecteur femelle, 2 x M12, 4 pôles, axial• Programmable/configurable: Via l’outil d’ingénierie API• Série: AFS/AFM60 EtherCAT®

Codeur incrémental optique• Taille (bride): ø150 mm• Type d’axe: ø65 mm (traversant)• Nombre d'impulsions: 2048• Alimentation: 8...30 VDC• Sortie: HTL niveau, push-pull• Signaux de sortie: A, A inv, B, B inv, 0, 0 inv• Raccordement: Câble 1 m, radial• Matière:- Aluminium, non laqué- Axe: acier inoxydable• Indice de protection: IP54• Température d'utilisation: -20...+70 °C• Série: ITD 70 A 4 Y 2

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø15 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 4 096 imp/tour• Température d’utilisation: -40...+85 °C
