Codeur abs. mono-multitours Ø58mm Axe plein 10mm 10-30Vdc CANopen

Codeur incrémental• Format: Ø 36 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 7 V .. . 30 V• Mode de raccordement: Câble, 8 fils, avec connecteur M12, mâle, 8 pôles, universel, 0,5 m• Impulsions par tour: 100• Programmable/configurable: Non• Matériau, arbre: Acier inoxydable• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +85 °C• Série: DBS36 Core

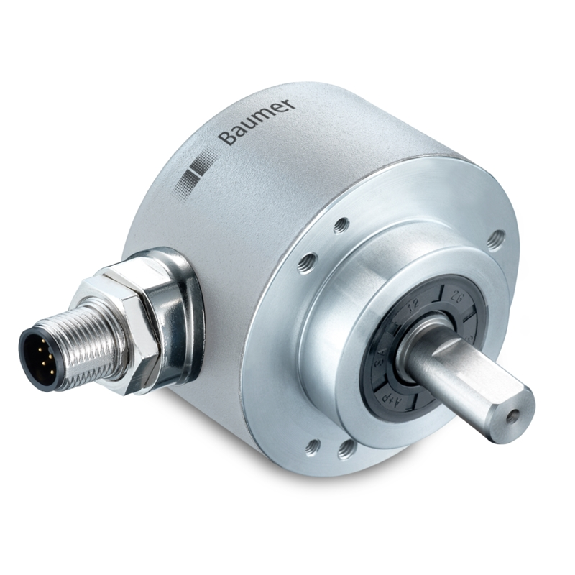

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: TTL/RS422, 6 canaux (Vout=5V)• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, axial• Impulsions par tour: 1.024• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride (axe): Bride carrée 2,5" (63,5 mm), épaulement de centrage Ø36 x 7,62 mm (Ø1.417" x 0.3"), montage carré 4 x Ø5,5 / 52,4 x 52,4 mm• Axe: ø3/8" x 4/5" (ø9,525 x 20,32 mm), avec méplat• Indice de protection: IP 65• Raccordement: Embase M23 axiale, 12 points, mâle, CCW• Alimentation: 8...30 VDC• Sorties: HTL/totem póle, 6 canaux• Impulsions par tour: 1 000• Température d'utilisation: -40...+85 °C• Série: optoPulse EIL580-SQ

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 8.192• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø10 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 3 600 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø15 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 4 096 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 8 mm• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Programmable/configurable: oui• Série: DFS60

Codeur incrémental, Ø40 mm à axe creux traversant, alésage Ø6 mm, IP65, bague de serrage, résolution 60 imp/tour, sorties Totem pôle AB0, alimentation 10-30 VDC, presse-étoupe radial avec câble de 1 m

Codeur absolu• Version du codeur: Monotour• Nombre de pas max . par tour: 262.144 (18 bit)• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: EtherCAT®, CoE (CAN over EtherCAT®)• Mode de raccordement: Connecteur mâle, 1 x M12, 4 pôles, axial, Connecteur femelle, 2 x M12, 4 pôles, axial• Programmable/configurable: Via l’outil d’ingénierie API• Série: AFS/AFM60 EtherCAT®

Codeur incrémental, Ø58 mm à axe creux traversant, alésage Ø12 mm, IP42, bague de serrage, résolution 30 imp/tour, sorties Totem pôle AB0, alimentation 10-30 VDC, presse-étoupe radial avec câble de 2 m

Codeur incrémental • Principe de détection: Optique • Taille (bride): Ø60 mm • Type d'axe: Axe creux non traversant • Axe: ø12 mm • Indice de protection: IP 66 • Raccordement: Bornes de raccordemen • Alimentation: 5 VDC • Sorties: TTL avec signaux inversés • Signaux de sortie A, B, C • Impulsions par tour: 2500 • Matiériaux: - Boîtier: fonte d'aluminium - Axe: inox • Température d'utilisation: -20...+85 °C • Série: HOG 70

Codeur incrémental optique• Taille (bride): ø150 mm• Type d’axe: ø65 mm (traversant)• Nombre d'impulsions: 2048• Alimentation: 8...30 VDC• Sortie: HTL niveau, push-pull• Signaux de sortie: A, A inv, B, B inv, 0, 0 inv• Raccordement: Câble 1 m, radial• Matière:- Aluminium, non laqué- Axe: acier inoxydable• Indice de protection: IP54• Température d'utilisation: -20...+70 °C• Série: ITD 70 A 4 Y 2

Codeur absolu réseau, multitour, Ø58 mm à bride standard et axe Ø10 mm, IP65, résolution 29 bits: ST 13 bits et MT 16 bits, code binaire, boîtier bus débrochable Profibus-DPV2, 3 sorties connecteurs M12 au boîtier bus (1 x M12 de 5 points(mâle, B-codé); 1 x M12 de 5 contacts (femelle, B-codé); 1 x M12 de 4 points (mâle)), alimentation 10-30 VDC
