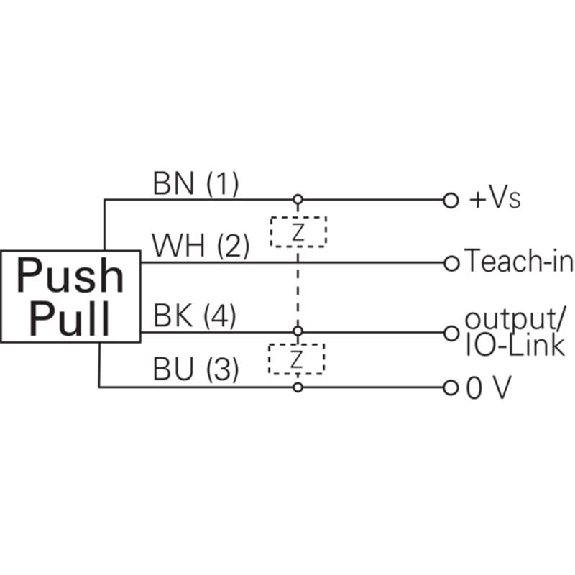

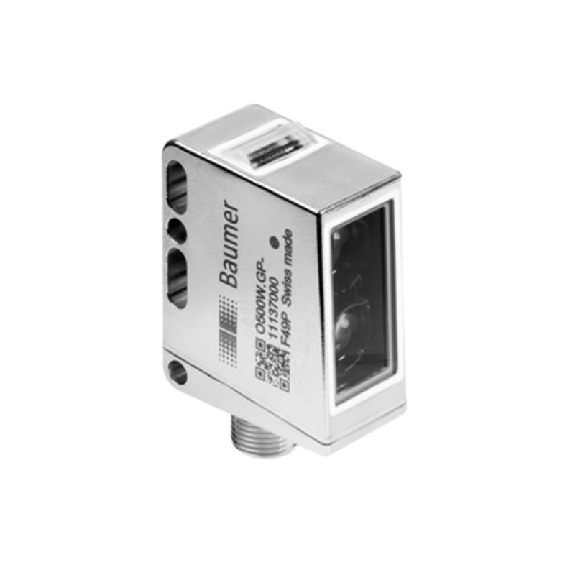

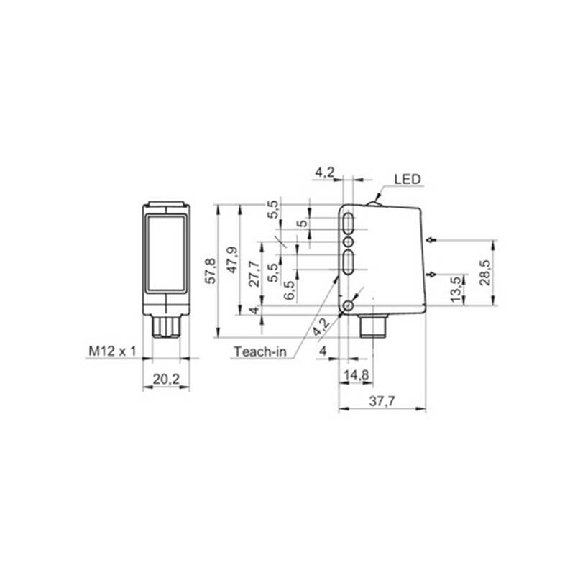

Cellule EAP Push-Pull P=5m PinPoint Teach-in IO-L Inox WD / M12 4P

Cellule photoélectrique, réflexion diffuse, 90mm, faisceau étroit, dc, pnp, câble 2m, io-link, com 3

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination de l'arrière plan• Portée: 20-300 mm• Réglage: Potentiomètre, 5 tours• Source d'émission: Laser, Lumière rouge, Classe 1• Diamètre du spot (type): 0,5 mm de diamètre à 300 mm• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: Max . 1 ms• Raccordement: Câble 5 m• Tension d'alimentation: 12 à 24 Vc.c.±10 %• Dimensions: 31 x 20 x 11 mm• Materiau du boitier: PBT• Degré de protection: IP67 (IEC 60529)• Température de fonctionnement: -25 à 55 °C• Série: E3Z

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 1 mm .. . 36 mm• Réglage: Aucun• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 3 mm (15 mm) • Sortie de commutation: PNP• Mode de commutation: Commutation claire• Fréquence de commutation: 1.200 Hz • Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 200 mm, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 7,7 mm x 21,8 mm x 13,5 mm • Matériau du boîtier: Plastique, ABS/PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +50 °C • Série: W2S-2

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage• Principe de détection: Récepteur• Distance de commutation max.: 0 m .. . 15 m • Réglage de sensibilité: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Raccordement: Câble 2 m, PVC• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 10,4 x 31 x 20 mm • Materiau du boîtier: PBT• Indice de protection: IP67• Température d'utilisation: -25°C . . +55°C• Série: E3Z

Cellule EAP PNP P=25-300mm (80mm) Pot. Laser LO/DO / M12 4P Caractéristiques techniques : > Données générales : Fonction : Elimination de l'arrière plan Portée Tw : 25 … 300 mm Plage de détection Tb (Tw max) : 40 … 300 mm Plage de détection Tb (Tw min) : 5 … 25 mm Reproductibilité : < 0,1 mm du foyer laser Indication sortie : LED jaune Réglage de la portée de détection : Mécanique, 8 tours Distance foyer : 80 mm Suppression influence réciproque : Oui > Source lumineuse : Source lumineuse : Diode laser rouge, pulsée Classe laser : 2 Longueur d'ondes : 650 nm > Données électriques : Temps d'activation / désactivation : < 0,6 ms Plage de tension +Vs : 10 … 30 VDC Consommation max. (sans charge) : 35 mA Courant absorbé moyen : 25 mA Tension résiduelle Vd : <2 VDC Fonction de commutation : Claire/sombre Circuit de sortie : PNP Courant de sortie : 200 mA Protégé contre courts-circuits : Oui Protégé contre inversion polarité : Oui > Données mécaniques : Largeur / Diamètre : 15,4 mm Hauteur / Longueur : 50 mm Profondeur : 50 mm Forme du boîtier : Parallélépipédique Matériau du boîtier : Zinc moulé sous pression Face avant (optique) : Verre Version de raccordement : Connecteur M12 4-pôles > Conditions ambiantes : Température de fonctionnement : -10 … +50 °C

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Autocollimation • Distance de commutation max.: 0 m .. . 0,4 m (PL80A)• Réglage: Touche d'apprentissage simple• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 2 mm (35 mm)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 120 mm, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 50 mm x 23,6 mm • Matériau du boîtier: Plastique, VISTAL®, plastique, PMMA • Indice de protection: IP66, IP67, IP69K• Température de fonctionnement: –40 °C .. . +60 °C• Version spéciale: Optique focalisée• Série: W9-3
