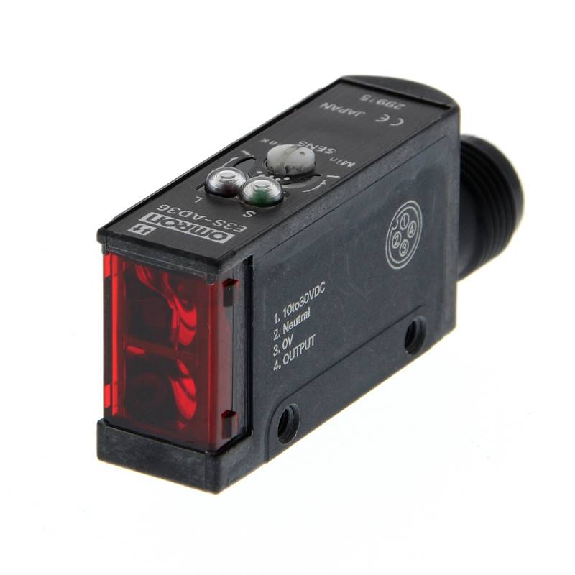

Cellule Directe NPN P=700mm IR LO/DO Axial 10-30Vdc / M12 4P

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrage optique à réflexion• Principe de détection: Optique coaxiale collimaté• Portée: 0...25 m (sur BOS R-22)• Réglage: Potentiomètre 270°• Source d'émission: Laser, Lumière rouge, Classe 1, Polarisée• Sortie de commutation: PNP• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 2500 Hz• Interface de commutation: -• Mode de raccordement: Connecteur mâle M12 4 pôles, orientable• Tension d'alimentation: 10-30Vdc• Dimensions: 17 x 50 x 50 mm• Matériau du boîtier: ABS• Classe de protection selon CEI 60529: IP67• Température de fonctionnement: –20…45 °C• Série: 26K

Capteur photoélectrique, type à réflexion diffuse, 2,5 - 8 mm, led infrarouge, commutation claire, NPN, connecteur (CN-14)

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,15 m .. . 10 m (PL80A)• Réglage: Touche d'apprentissage simple• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 50 mm (3 m)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles, orientable• Tension d'alimentation: 10-30Vdc• Indice de protection: IP66, IP67, IP69K• Dimensions (l x H x P): 15,6 mm x 48,5 mm x 42 mm• Indice de protection: IP66, IP67, IP69K• Température de fonctionnement: –40 °C .. . +60 °C • Série: W12-3

Cellule EAP PNP P=25-300mm (80mm) Pot. Laser LO/DO / M12 4P Caractéristiques techniques : > Données générales : Fonction : Elimination de l'arrière plan Portée Tw : 25 … 300 mm Plage de détection Tb (Tw max) : 40 … 300 mm Plage de détection Tb (Tw min) : 5 … 25 mm Reproductibilité : < 0,1 mm du foyer laser Indication sortie : LED jaune Réglage de la portée de détection : Mécanique, 8 tours Distance foyer : 80 mm Suppression influence réciproque : Oui > Source lumineuse : Source lumineuse : Diode laser rouge, pulsée Classe laser : 2 Longueur d'ondes : 650 nm > Données électriques : Temps d'activation / désactivation : < 0,6 ms Plage de tension +Vs : 10 … 30 VDC Consommation max. (sans charge) : 35 mA Courant absorbé moyen : 25 mA Tension résiduelle Vd : <2 VDC Fonction de commutation : Claire/sombre Circuit de sortie : PNP Courant de sortie : 200 mA Protégé contre courts-circuits : Oui Protégé contre inversion polarité : Oui > Données mécaniques : Largeur / Diamètre : 15,4 mm Hauteur / Longueur : 50 mm Profondeur : 50 mm Forme du boîtier : Parallélépipédique Matériau du boîtier : Zinc moulé sous pression Face avant (optique) : Verre Version de raccordement : Connecteur M12 4-pôles > Conditions ambiantes : Température de fonctionnement : -10 … +50 °C

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière simple• Principe de détection: Récepteur• Distance de commutation max.: 5 m• Réglage: -• Source d'émission: -• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 200 mm• Tension d'alimentation: 10-30Vdc• Dimensions (L x H x P): 10,4 x 27 x 14 mm• Matériau du boîtier: Plastique (ASA) • Indice de protection: IP65• Température de fonctionnement: -25 .. . +65 °C • Note: Equerre non incluse
