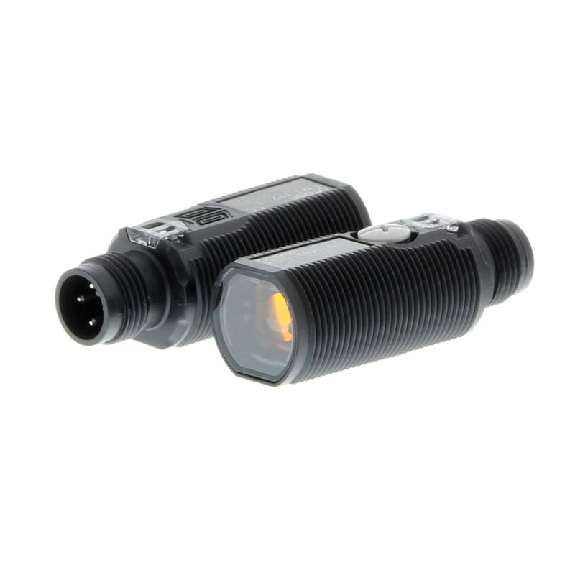

Cellule Barrage M18 NPN P=15m Pot. LR LO/DO Plast. Axial / M12 4P

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage• Principe de détection: Émetteur-récepteur• Distance de détection Sn: 15 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 45 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage• Principe de détection: Émetteur-récepteur• Distance de détection Sn: 15 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Câble en PVC de 2 m• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 41 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière simple• Principe de détection: Récepteur• Distance de commutation: Sb= 13 m (max . 20 m)• Réglage: Potentiomètre, 270°• Source d'émission: -• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 67,2 mm• Longueur de filetage utile: 25,9 mm• Matériau du boîtier: Plastique (ABS TERLURAN)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +55 °C• Série: OR18

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 15 m• Réglage: Potentiomètre, 270°• Source d'émission: LED PinPoint, Lumiere rouge visible• Sortie de commutation: NPN• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz • Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Câble, 4 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Dimensions: Ø 18 mm x 38,1 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Écrou de fixation (4 x)• Série: GR18S

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage• Principe de détection: Émetteur-récepteur• Distance de détection Sn: 15 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Câble en PVC de 2 m• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 41 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière • Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 15 m • Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 420 mm (10 m)• Sortie de commutation: PNP • Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Plastique, ABS • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Compris dans la livraison: Écrou de fixation (4 x) • Références des composants: (2075627) GRS18S-D2326, (2075666) GRE18S-P2417• Série: GR18S

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 15 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 420 mm (10 m)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Entrée test: Émetteur éteint avec « Test » 0 V• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Écrou de fixation (4 x)• Références des composants: (2070571) GRS18-D2426, (2070572) GRE18-P2417• Série: GR18

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage • Principe de détection: Émetteur-récepteur• Distance de détection: Sn = 15 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Type: Corps cylindrique court • Matériau du boîtier: Plastique• Degré de protection: IP67, IP69K • Température de fonctionnement: -25 .. . 55°C• Remarques: E3FA-TP22 = E3FA-TP22-D + E3FA-TP22-L

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 28 m• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 1.100 mm (20 m)• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: max . 0,5 ms• Fréquence de commutation: 1.000 Hz• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 69,8 mm• Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Écrou de fixation (4 x)• Série: V180-2

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage • Principe de détection: Émetteur-récepteur• Distance de détection: Sn = 20 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Type: Corps cylindrique court • Matériau du boîtier: Plastique• Degré de protection: IP67, IP69K • Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 3 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 45 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Énergétique • Distance de détection Sn: 100 mm• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 45 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière simple• Principe de détection: Récepteur• Distance de commutation: Sb= 13 m (max . 20 m)• Réglage: Potentiomètre, 270°• Source d'émission: -• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 67,2 mm• Longueur de filetage utile: 25,9 mm• Matériau du boîtier: Plastique (ABS TERLURAN)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +55 °C• Série: OR18

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Double lentille• Distance de commutation max.: 0,05 m .. . 7 m (PL80A)• Réglage: Potentiomètre, 270° (sensibilité)• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 400 mm (6 m) • Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 70,2 mm • Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Réflecteur P250, écrou de fixation (2 x)• Série: V180-2

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Distance de commutation max.: 1 mm .. . 1.100 mm• Réglage: Potentiomètre, 270°• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 30 mm (800 mm)• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø18 mm• Longueur du boîtier: 69,8 mm• Matériau du boîtier: Plastique, PBT/PC• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –25 °C .. . +55 °C• Compris dans la livraison: Écrou de fixation (2 x)• Série: V180-2
