Cellule Bar. reflex transp. PNP/NPN P=5m IO-L PinPoint LO/DO / M12 4P

Capteur photoélectrique• Format: Cylindrique fileté, M12 x 1• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique• Distance de commutation max.:• Réglage: -• Source d'émission:• Sortie de commutation: PNP• Mode de commutation: Commutation claire• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: Ø 12 x 80 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP65 • Température de fonctionnement: -25 .. . +65 °C

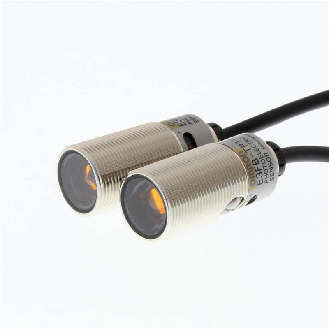

Capteur photoélectrique• Format: Cylindrique fileté, M18x1, faisceau axial• Principe du capteur: Barrage • Principe de détection: Emméteur/Récepteur• Distance de détection: Sn = 20 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble en PVC de 2 m• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Type: Corps cylindrique court• Matériau du boîtier: Métal (standard)• Degré de protection: IP67, IP69K

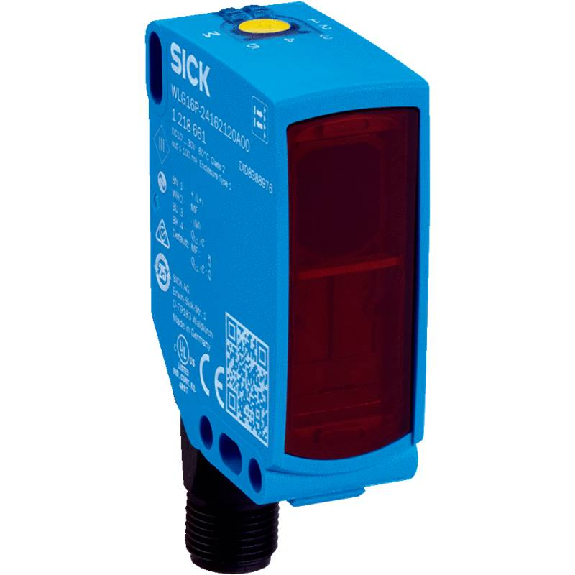

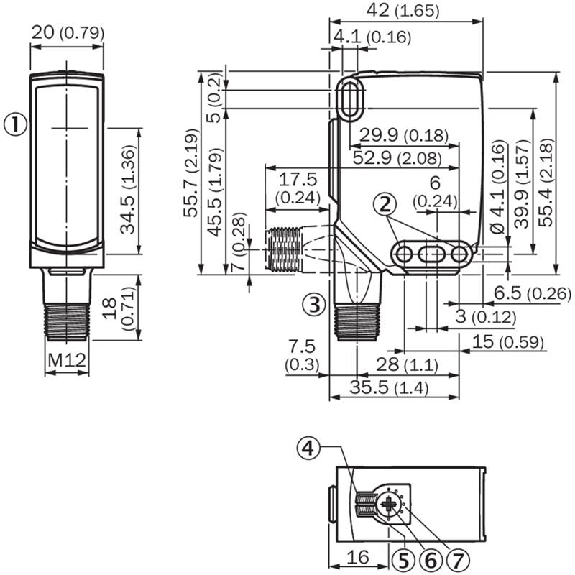

Cellule EAP PNP/NPN P=3,8m Pot. Laser LO/DO / M12 5P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan, Temps de propagation de la lumière Dimensions (l x H x P) : 20 mm x 49,6 mm x 44,2 mm Distance de commutation max. : 50 mm ... 3.800 mm 1) Distance de commutation : 100 mm ... 3.800 mm 2) Source d'émission : Laser 3) Taille du spot lumineux (distance) : Ø 18 mm (3.800 mm) Longueur d'onde : 658 nm Classe laser : 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) Réglage : Potentiomètre, 4 tours (1 x) 1) Objet avec 6 ... 90 % de réémission (par rapport au blanc standard selon DIN 5033). 2) Réglable. 3) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation : 70 mA 3) Sortie de commutation : Push-pull : PNP/NPN 4) Nombre de sorties de commutation : 2 (Q, /Q) 4) Type de commutation : Commutation claire/sombre 4) Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 5 ms 5) Fréquence de commutation : 100 Hz 6) Sortie analogique : - Entrée : Émetteur éteint Mode de raccordement : Connecteur mâle M12, 5 pôles Protections électriques : A 7) B 8) C 9) Classe de protection : III Matériau du boîtier : Plastique, VISTAL® Matériau de l'optique : Plastique, PMMA Température de fonctionnement : –35 °C ... +50 °C 10) Température ambiante d’entreposage : –40 °C ... +70 °C Temps de préchauffage : < 15 min 11) Durée d'initialisation : < 300 ms 1) Valeurs limites. Fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. Avec UV = 24 V. 4) Q, /Q = 1 seuil de commutation, commutation claire/sombre (antivalent). 5) Durée du signal sur charge ohmique. 6) Pour un rapport clair/sombre de 1:1. 7) A = raccordements UV protégés contre les inversions de polarité. 8) B = entrées et sorties protégées contre les inversions de polarité. 9) C = suppression des impulsions parasites. 10) À partir de Tu = 45 °C, un courant de sortie max. Imax = 50 mA est admissible. 11) Sous Tu = –10 °C, un temps de préchauffage est nécessaire. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 133 années DCavg : 0 % TM (durée d'utilisation) : 20 années

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 3 m• Source d'émission: Polarisée• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Matériau du boîtier: Métallique • Indice de protection: IP67 (EN 60529)• Série: SS

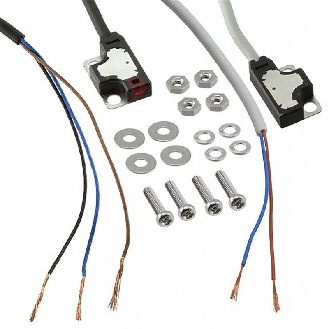

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 2,5 m• Réglage: Aucun• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 65 mm (1.500 mm)• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Fréquence de commutation: 1.200 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 7,7 mm x 21,8 mm x 13,5 mm• Matériau du boîtier: Plastique, ABS/PC• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +50 °C• Références des composants: (2071150) WSE2S-2, (2071154) WS2S-2D1330• Série: W2S-2
