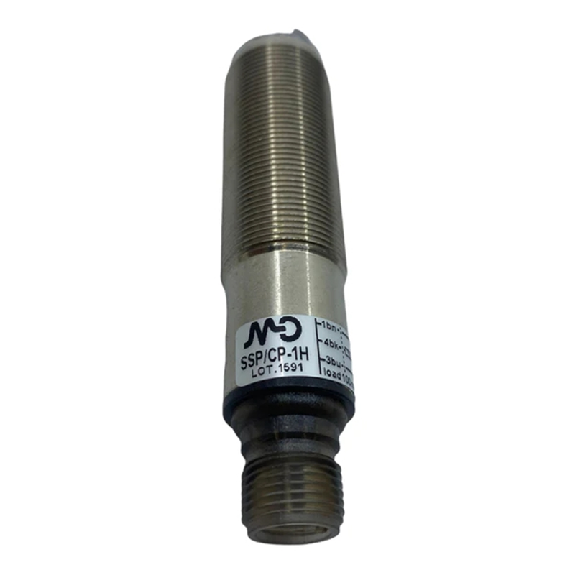

Cellule Bar. reflex M18 PNP NO P=3m Métal Axial / M12 4P

Cellule EAP PNP/NPN P=3,8m Pot. Laser LO/DO / M12 5P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan, Temps de propagation de la lumière Dimensions (l x H x P) : 20 mm x 49,6 mm x 44,2 mm Distance de commutation max. : 50 mm ... 3.800 mm 1) Distance de commutation : 100 mm ... 3.800 mm 2) Source d'émission : Laser 3) Taille du spot lumineux (distance) : Ø 18 mm (3.800 mm) Longueur d'onde : 658 nm Classe laser : 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) Réglage : Potentiomètre, 4 tours (1 x) 1) Objet avec 6 ... 90 % de réémission (par rapport au blanc standard selon DIN 5033). 2) Réglable. 3) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Mécanique/électronique : Tension d'alimentation : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation : 70 mA 3) Sortie de commutation : Push-pull : PNP/NPN 4) Nombre de sorties de commutation : 2 (Q, /Q) 4) Type de commutation : Commutation claire/sombre 4) Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 5 ms 5) Fréquence de commutation : 100 Hz 6) Sortie analogique : - Entrée : Émetteur éteint Mode de raccordement : Connecteur mâle M12, 5 pôles Protections électriques : A 7) B 8) C 9) Classe de protection : III Matériau du boîtier : Plastique, VISTAL® Matériau de l'optique : Plastique, PMMA Température de fonctionnement : –35 °C ... +50 °C 10) Température ambiante d’entreposage : –40 °C ... +70 °C Temps de préchauffage : < 15 min 11) Durée d'initialisation : < 300 ms 1) Valeurs limites. Fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. Avec UV = 24 V. 4) Q, /Q = 1 seuil de commutation, commutation claire/sombre (antivalent). 5) Durée du signal sur charge ohmique. 6) Pour un rapport clair/sombre de 1:1. 7) A = raccordements UV protégés contre les inversions de polarité. 8) B = entrées et sorties protégées contre les inversions de polarité. 9) C = suppression des impulsions parasites. 10) À partir de Tu = 45 °C, un courant de sortie max. Imax = 50 mA est admissible. 11) Sous Tu = –10 °C, un temps de préchauffage est nécessaire. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 133 années DCavg : 0 % TM (durée d'utilisation) : 20 années

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Barrière• Principe de détection: Émetteur-récepteur• Distance de commutation max.: 0 m .. . 2,5 m• Réglage: Aucun• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 65 mm (1.500 mm)• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Fréquence de commutation: 1.200 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 7,7 mm x 21,8 mm x 13,5 mm• Matériau du boîtier: Plastique, ABS/PC• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +50 °C• Références des composants: (2071150) WSE2S-2, (2071154) WS2S-2D1330• Série: W2S-2

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex• Principe de détection: Autocollimation• Distance de commutation max.: 0 m .. . 5 m (P250F)• Taille du spot lumineux (distance): Ø 80 mm (5 m)• Réglage: Touche d'apprentissage, Câble• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Réglage: Touche d'apprentissage, Câble• Sortie de commutation: PUSH/PULL, PNP, NPN• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Interface de communication: IO-Link V1.1• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Matériau du boîtier Plastique, VISTAL®• Indice de protection: IP66, IP67, IP69 (EN 60529)• Type de vérins: Vérins à rainure en C• Température de fonctionnement: –40 °C .. . +60 °C• Smart Sensor: Enhanced Sensing, Communication efficace, Diagnostic, Smart Task (Logique de base)• Série: W16

Capteur photoélectrique• Format: Cylindrique filetée, M18 x 1, faisceau radial• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Énergétique • Distance de détection Sn: 700 mm (0…700 mm)• Réglage: Potentiomètre• Source d'émission: LED, Lumière infrarouge• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Mode de commutation: Commutation claire/sombre• Temps de réponse: 0,5 ms• Fréquence de commutation: 1 kHz• Raccordement: Connecteur mâle M12-A 4 pôles• Tension d'alimentation: 10-30 Vdc• Dimensions: Ø 18 mm x 79 mm• Matériau du boîtier: Plastique (PBT / PMMA)• Matériau de la tête active: PMMA• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: - 25°C…+ 55°C (hors gel)• Homologations: CE, cULus• Accessoires fournis: écrous M18 x 1• Série: S5N

Capteur photoélectrique pour objets transparents• Format: Parallélépipédique• Principe du capteur: Barrière réflex • Principe de détection: Autocollimation • Distance de commutation max.: 0,01 m .. . 5 m (PL80A)• Réglage: Câble, Touche d'apprentissage simple• AutoAdapt: Oui• Source d'émission: LED PinPoint, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 45 mm (1,5 m) • Type de commutation: PNP• Mode de commutation: Commutation sombre • Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Câble PVC, avec connecteur mâle M8, 4 pôles 100 mm • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 41,8 mm x 17,3 mm • Matériau du boîtier: Plastique, ABS • Indice de protection: IP67, IP66• Température de fonctionnement: –40 °C .. . +60 °C • Série: W4S-3 Glass
