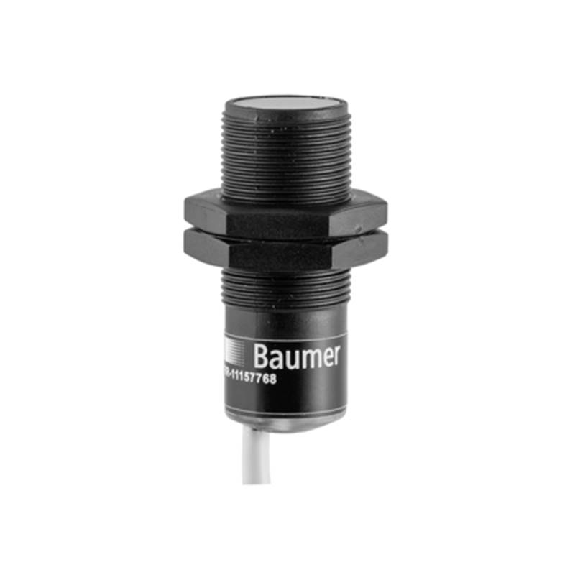

Cellule Bar. reflex M18 NPN P=3,5m LR LO/DO Axial / M12 4P+C0.1m

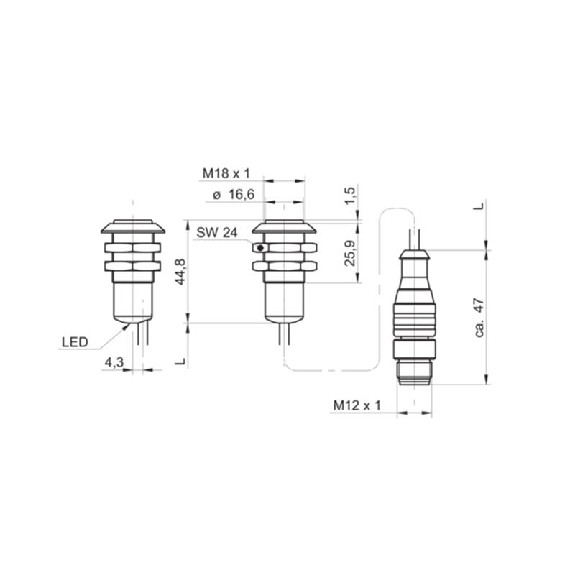

Capteur photoélectrique• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation: Sb= 3,5 m (max . 4,5 m)• Réglage: -• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Câble avec connecteur mâle M12 4 pôles, 100 mm, PVC• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 44,8 mm• Longueur de filetage utile: 25,9 mm• Matériau du boîtier: Plastique (ABS TERLURAN)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +55 °C• Série: OR18

Capteur photoélectrique• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation: Sb= 3,5 m (max . 4,5 m)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 67,2 mm• Longueur de filetage utile: 25,9 mm• Matériau du boîtier: Plastique (ABS TERLURAN)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +55 °C• Série: OR18

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 0,1 m .. . 5 m (PL80A)• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 200 mm (4,5 m) • Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: ± 500 Hz • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 83 mm • Matériau du boîtier: Acier inoxydable V4A (1.4404, 316L)• Indice de protection: IP67, IP68, IP69K • Température de fonctionnement: –25 °C .. . +80 °C • Applications spéciales: Environnements humides et hygiéniques• Série: V18V

Capteur photoélectrique• Format: Cylindrique M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,1 m .. . 3 m (R2) • Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN, PNP• Mode de commutation: Commutation claire/sombre• Temps de réponse: 1 ms maxi.• Fréquence de commutation: 500 Hz• Raccordement: Connecteur mâle M12, 4 pôles, codé-A• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 79.9 mm• Longueur de filetage utile: 68 mm• Matériau boîtier: ABS• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +55 °C• Série: S5

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible• Taille du spot lumineux (distance): Ø 150 mm (3 m)• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Fréquence de commutation: 250 Hz • Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm • Matériau du boîtier: Métal, laiton nickelé • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C• Série: V18-4

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Double lentille • Distance de commutation max.: 0,1 m .. . 5 m (PL80A)• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 200 mm (4,5 m) • Sortie de commutation: PNP • Mode de commutation: Commutation claire/sombre • Fréquence de commutation: ± 500 Hz • Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 83 mm • Matériau du boîtier: Acier inoxydable V4A (1.4404, 316L)• Indice de protection: IP67, IP68, IP69K • Température de fonctionnement: –25 °C .. . +80 °C • Applications spéciales: Environnements humides et hygiéniques• Série: V18V

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière reflex• Distance de commutation max.: 4 m (RL100)• Réglage: Aucun• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse : 2ms• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 78 mm• Longueur de filetage utile: 42,6 mm• Matériau du boîtier: PBT• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: - 25°C…+ 70° C (Hors gel)• Homologations: CE, cULus• Accessoires fournis écrous: M18 x 1• Série: SS

Capteur photoélectrique• Format: Cylindrique fileté avec méplat, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 3 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN• Mode de commutation: Light-On/Dark-On sélectionnable• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Longueur totale du boîtier: 45 mm• Longueur de filetage utile: 34,5 mm• Matériau du boîtier: Plastique• Degré de protection: IP66• Température de fonctionnement: -25 .. . 55°C

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière reflex• Distance de commutation max.: 4 m (RL100)• Réglage: Aucun• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Temps de réponse : 2ms• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 78 mm• Longueur de filetage utile: 42,6 mm• Matériau du boîtier: Laiton nickelé• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: - 25°C…+ 70° C (Hors gel)• Homologations: CE, cULus• Accessoires fournis écrous: M18 x 1• Série: SS

Capteur photoélectrique• Format: Cylindre fileté, M18 x 1, faisceau axial• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation: Sb= 3,5 m (max . 4,5 m)• Réglage: -• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Interface de communication: -• Raccordement: Câble 2 m, PVC• Tension d'alimentation: 12-30Vdc• Diamètre: Ø 18 mm• Longueur totale du boîtier: 44,8 mm• Longueur de filetage utile: 25,9 mm• Matériau du boîtier: Plastique (ABS TERLURAN)• Indice de protection: IP67• Température de fonctionnement: -25 .. . +55 °C• Série: OR18

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1• Principe du capteur: Barrage optique réflex• Principe de détection: Barrière sur réflecteur• Distance de commutation max.: 3,2 m• Réglage: -• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN • Mode de commutation: Commutation sombre• Interface de communication: -• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: Ø 18 x 67 mm • Matériau du boîtier: Laiton nickelé/ PC • Indice de protection: IP67 • Température de fonctionnement: -25 .. . +55 °C

Capteur photoélectrique• Format: Cylindrique fileté, M18x1, faisceau axial• Principe du capteur: Barrage optique à réflexion • Principe de détection: Barrage sur réflecteur• Distance de détection: Sn = 4 m• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 10-30 Vc.c (ou 12-24 Vc.c.)• Dimensions: Ø 18 mm• Type: Corps cylindrique court• Matériau du boîtier: Acier inoxydable SUS 316L (1.4404)• Degré de protection: IP67, IP68, IP69K• Température de fonctionnement: -25 .. . 55° C

Capteur photoélectrique• Format: Cylindrique filetée, M18 x 1, faisceau axial• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 4 m (0,1…4 m) (R2)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN• Type de commutation: Contact à ouverture (NF)• Mode de commutation: Commutation claire/sombre• Temps de réponse: 0,5 ms• Fréquence de commutation: 1 Khz• Raccordement: Connecteur mâle M12-A 4 pôles• Tension d'alimentation: 10-30 Vdc• Dimensions: Ø 18 mm x 67 mm• Matériau du boîtier: Plastique (PBT / PMMA)• Matériau de la tête active: PMMA• Classe de protection: IP67 (CEI 60529)• Température de fonctionnement: - 25°C…+ 55°C (hors gel)• Homologations: CE, cULus• Accessoires fournis: écrous M18 x 1• Série: S5N

Capteur photoélectrique• Format: Cylindrique fileté, M18 x 1, faisceau axial• Principe du capteur: Barrière réflex • Principe de détection: Barrage sur réflecteur• Distance de commutation max.: 0,05 m .. . 3,7 m (C110A)• Réglage: Aucun• Source d'émission: LED, Lumière rouge visible, Polarisée• Taille du spot lumineux (distance): Ø 150 mm (3 m) • Sortie de commutation: NPN • Mode de commutation: Commutation sombre• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12, 4 pôles • Tension d'alimentation: 10-30Vdc• Diamètre: Ø 18 mm• Longueur du boîtier: 78 mm • Matériau du boîtier: Plastique, PBT/PC • Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +70 °C • Série: V18-3

Capteur photoélectrique• Format: Cylindrique filetée, M18 x 1, faisceau droit• Principe du capteur: Barrage optique à réflexion• Principe de détection: Barrage sur réflecteur• Portée: 0.1…3 m (sur réflecteur R5)• Réglage: Potentiomètre• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre• Mode de raccordement: Câble 2 m, PVC• Fréquence de commutation: max . 500 hz• Tension d'alimentation: 10-30 Vdc• Dimensions: Ø 18 mm x 71,5 mm• Matériau du boîtier: Plastique (PBT)• Classe de protection selon CEI 60529: IP67• Température de fonctionnement: -25 … 55 °C• Série: S51
