Capteur de pression relative 0 .. 16 bar, 4-20mA, G 1/2 B, M12-A 4P

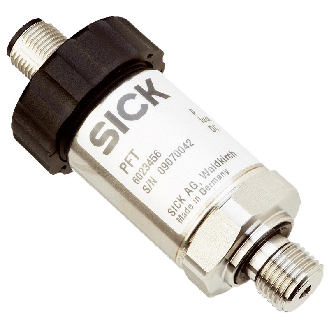

Capteur de pression• Type de pression: Pression relative• Plage de mesure: 0 bar .. . 0,1 bar• Précision: max . ± 0,5 % de la plage• Non-linéarité: max . ± 0,2 %, de la plage (Best Fit Straight Line, BFSL) selon CEI 61298-2• Raccord process: G ½ B selon EN 837• Alésage du canal: Standard• Température de process: –30 °C .. . +100 °C• Joint: Sans joint• Signal de sortie: 4 mA .. . 20 mA, 2 conducteurs• Mode de raccordement: Connecteur angulaire (DIN EN 175301-803 A), IP65• Particularité: Sans• Série: PFT

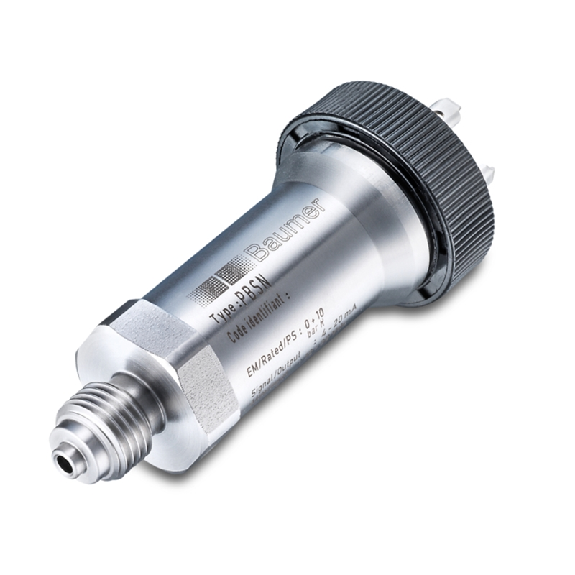

Capteur de pression pour applications standard ◘Boîtier robuste en acier inoxydable pour des condition d'environnement sévères ◘Capteur de pression -1 .. 9 bar, 4-20mA, G 1/2 B EN 837-1 ◘Utilisation standard de -1 à 400 bar ◘Robuste cellule de mesure en céramique ◘Résistance à l'abrasion grâce à la cellule de mesure céramique ◘Mesure de pression absolue, de pression relative et de vide Plage de mesure -1 … 400 bar Étendue de mesure min. 1,0 bar Étendue de mesure max. 400 bar Type de pression Absolu (par rapport au vide) Relatif (par rapport à l’environnement) Écart de mesure (BFSL) ± 0,3 % EM , disponible pour ètendues de mesure > 1 bar ± 0,4 % EM Contient l'écart de linéarité (après le réglage de la valeur minimale, BFSL) ainsi que l'hystérésis et la non-répétabilité Écart de mesure max. ± 0,5 % EM , disponible pour ètendues de mesure > 1 bar ± 1 % EM Comprend le point zéro, les écarts de linéarité et de valeur finale (selon le réglage du point limite) ainsi que l’hystérésis et la non-répétabilité (EN 61298-2) Coefficient de température ≤ 0,08 % EM/10 K , étendue de mesure ≤ 0,08 % EM/10 K , point zéro Stabilité à long terme ≤ 0,2 % EM/an Temps de montée (10 ... 90 %) ≤ 5 ms

Transmetteur de pression• Signal de sortie: 0 . . 10 Vdc• Connexion au process: G ¼ mâle (DIN 3852-A)• Connexion électrique: EN 175301-803 type A• Plage de mesure: 0...0.1 bar• Type: Pression relative• Précision: ± 0,15% FS typique• Temps de réponse: Rapide (< 4 msec)• Tension d'alimentation: 15-30Vdc• Fluide de remplissage: huile silicone• Matériau en contact: AISI316L• Classe de protection: IP65/IP67• Plage de température de fonctionnement: -40...+85°C• Série: TSA

Transmetteur de pression de melt avec remplissage à NaK• Signal de sortie: 0-10Vdc• Configuration: Avec thermocouple• Connecteur: 6 pôles• Classe de précision: 0.5% P.E.• Gamme de mesure: 700 bars• Filetage: 1/2 - 20 UNF• Longueur de tige rigide: 153 mm• Longueur de tige flexible: 457 mm• Membrane à contact: INCONEL 718 (max . 538°C)• Autozéro: Magnétique

Transducteur de pression de melt sans remplissage• Signal de sortie: 4...20 mA• Configuration: Tige rigide + flexible• Mécanique: Single flottant• Connecteur: 6 pôles• Classe de précision: 0.5% P.E.• Gamme de mesure: 200 bar• Filetage: 1/2 - 20 UNF• Longueur de tige rigide: 153 mm (6”)• Longueur de tige flexible: 457 mm (18”)• Version: Performance Level='c'• Auto-zéro: Magnétique• Indice de protection: IP65• Série: IE
